レーザプローブのツールボックス：CWSパラメータタブ

プローブ･ツールボックス：CWSパラメータ･タブ

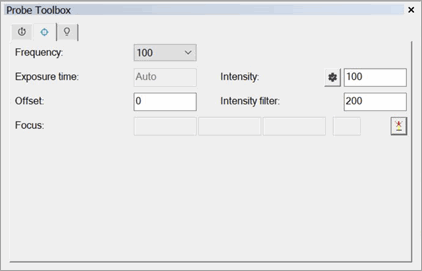

システムが適切に設定されると、プローブツールボックス(表示|その他のウインドウ|プローブ ツールボックス)のCWS パラメータタブが利用可能です：

[CWSパラメータ]タブには、次の情報を含めることができます：

周波数 (測定レート)

測定レートは光学センサーが単位時間当たりに記録する測定値の数を設定します。例えば、測定レートが2000 Hz に設定された場合、一秒間に2,000の測定値が取得されます。画面の強度インジケータが正しい設定値の選択に役立ちます。

設定範囲

原則として、ユーザーはできるだけ短時間で多くの測定値を得るために可能な限りの高い測定レートで測定するよう努力することが求められます。非常に低い反射率を持つ表面の場合、測定レートを下げる必要があるかも知れません。これは、光学センサーのより長いCCDラインを照らす効果があるので、したがって反射光の強度が非常に低くても測定することも可能にします。

高反射の表面上で小さな測定レートで CCD-ラインの過変調を行うとエラーを引き起こすことがあります。CWSコントローラボックスの輝度インジケータに、「Int：999 」の点滅、またはプローブ計測値ウィンドウに100％またはほぼ100％の輝度値が表示されている場合、過変調が発生しています。

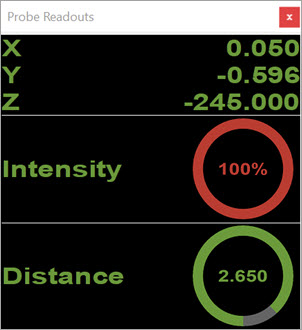

過変調を示すプローブ計測値ウィンドウ

過変調が発生したら、次に高い測定レートを選択します。最大測定レートが (CHRocodileS で 2000Hz、CHR150E で 1000Hz) 既に設定されている場合、反映強度は次の2つの方法のうちの1つによって削減されます：

露光時間 (輝度の値)

AUTO IntensityパラメータがONに設定された場合は、ここで露光時間（輝度値）を選択できます。

ランプの輝度は定義されたパーセンテージの変調強度に到達するように変調されます。その値は 0% ～ 75% の間です。ほとんどのアプリケーションでは、推奨される明るさの値は20％から40％の間です。

自動強度

この値はLEDの相対的なパルス幅を定義し、それとともに光源の有効輝度も定義します。

最高の測定レートでも過変調が発生する高反射面を測定している場合は、露光時間を短くするのが妥当です。

反射率の低い表面を高い測定レートで測定する最善の方法は、より長いパルス幅を使用することです。

自動強度:オフ

LEDの現在の光度を使用するには、自動光度ボタン（）をオフにします。

自動光度: ON

自動光度ボタンがONに設定されていると、露光時間中のLEDのフラッシュ時間を個別に調整することで、さまざまな表面で測定するときに最適な光度設定を自動的に受け取ることができます。これはまた最適な信号対雑音比を可能にします。

システムはランプの明るさを変調して、定義された割合の変調振幅を達成します。その値は 0% ～ 75% の間です。ほとんどのアプリケーションでは、推奨される明るさの値は20％から40％の間です。

補正

これは、測定機が測定位置に加えて測定方向に移動するオフセット距離です。

強度フィルタ

この値は、ノイズと測定信号の間のしきい値を定義します。ソフトウェアは、このしきい値を下回るピークは無効であると認識し、測定値 "0"としてディスプレイに表示します。

有効な測定値では、強度は CHRocodileS の場合は 0 から 999、CHR150E の場合は 0 から 99 の間に収まるはずです。それ以外の場合は測定レートを変更する必要があります。

反射率の低い表面までの距離を測定すると、反射光の強度が低すぎる可能性があるため、測定速度を遅くする必要があります。1 kHz未満の測定レートの場合、しきい値はCHRocodileSでは40、CHR150Eでは25になります。これにより、誤測定になるような、ノイズよりわずかに立ち上がるだけの極端に低い強度の測定値を避けることができます。

1 kHz以上の測定レート（CHRocodileSの場合のみ）では、15のしきい値がデバイスのダイナミクスを最大限に活用するのに最適です。

ﾌｫｰｶｽ

このセクションには、X、Y、Z、および信号品質の4つのボックスがあります。右側の自動フォーカスボタンをクリックしてフォーカスまたは表面測定を実行し、X、Y、Z、および信号品質の値を表示します。

詳細については、PC-DMIS Visionドキュメンテーションの「CWSパラメータ」を参照してください。
