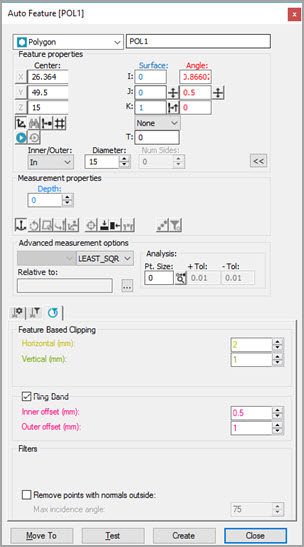

[要素の自動作成]ダイアログ ボックス - 多角形
このダイアログ ボックスは六角形要素(6つの辺を持つ多角形)の測定のみに利用できます。
レーザーセンサを使用して六角形を測定するには:
[要素の自動作成] ダイアログ ボックスにアクセスし、多角形を選択します。
以下のうちの1つを行います:
CAD をクリックして六角形の位置とベクトルを指定します。次に、残りの情報を手動で入力します。
[グラフィック表示ウィンドウ]の [レーザー] タブを使用して、機械を球の位置まで移動します。[位置から点を読み取り]ボタン（
）をクリックします。必要に応じて、直径などの残りの情報を手動で入力します。
X、Y、Z、I、J、K、直径、およびその他のパラメータのすべての理論的情報を手動で入力します。
プローブツールボックスタブで必要な情報を入力します。レーザースキャン、レーザーフィルタリングタブおよびレーザークリッピングプロパティのタブを巡回して情報を入力します。
必要に応じて、テストボタンをクリックして、要素をテストします。
警告: これを行うと機械が動きます。怪我を防止するために機械に近づかないでください。ハードウェアの損傷を防止するために機械を低速で動かしてください。
作成 をクリックして閉じます。
