メッシュEXPORT演算子

メッシュ･データのエクスポート

メッシュのEXPORT演算子を使ってメッシュデータを出力するには以下のようにします

  1. [メッシュ]ツールバー（[表示 | ツールバー | メッシュ]）から、[メッシュ演算子]ボタンをクリックして、[メッシュ演算子]ダイアログボックスを開きます。

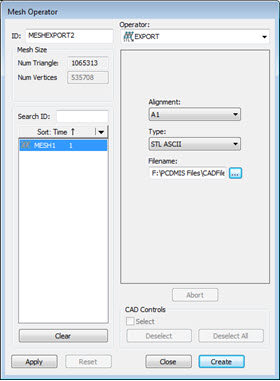

メッシュ演算子ダイアログボックス - EXPORT演算子

  1. 演算子一覧からEXPORTを選択します。

  2. 要素一覧ボックスからメッシュを選択します。

  3. 使用するオプションを選択します。メッシュEXPORT演算子は以下のオプションを使用します。

アライメント: このオプションはデータをエクスポートするときに付属させるアライメントのタイプを示します。

タイプ： この一覧には、EXPORT演算子のファイルタイプを決定するためのオプションがあります。EXPORT演算子のファイルタイプオプションは、メッシュデータオブジェクトをエクスポートするためのSTL ASCIIとSTL Binです。

メッシュ断面が既に定義された場合、リストにはIGESという3番目のオプションが含まれています。メッシュツールバー（表示|ツールバー|メッシュ）からメッシュ断面をIGESにエクスポート (出力)ボタンをクリックして、この操作を実行することもできます。メッシュ断面演算子の詳細については、このドキュメントの「メッシュCROSS SECTION演算子」を参照してください。

ファイル名:エクスポートファイルの名前を示します。パスとファイル名を入力するか、またはブラウズボタンを使用してそれに移動します。

  1. [作成]をクリックすると、PC-DMISは[編集]ウィンドウに[EXPORT]コマンドを挿入します。コマンドはMESH/OPER,EXPORTです。メッシュデータは、[ファイル名]ボックスで定義されたファイルの場所にエクスポートされます。

例えば、:

MESHEXPORT1=MESH/OPER,EXPORT,FORMAT=STL ASCII,FILENAME=F:\PCDMIS FILES\STL\TEST1_STL.STL,

REF,MESH1,,

メッシュ断面データをIGES形式でのエクスポート

メッシュ断面データをIGESフォーマットでエクスポートするには：

  1. メッシュツールバー（表示 | ツールバー | メッシュ）から[メッシュ演算子]ボタンをクリックするか、またはメニュー（挿入 | メッシュ | 演算子）から選択して[メッシュ演算子]ダイアログボックスを開きます。

  2. 演算子一覧からメッシュをエクスポート演算子を選択します。

  3. 種類一覧からIGESオプションを選択します。ソフトウェアは、要素一覧ボックスにすべてのメッシュ断面を表示します。

  4. エクスポート (出力) しようとする要素一覧ボックスで断面を選択します。

  5. [適用]をクリックしてから[作成]をクリックし、メッシュ断面のIGES形式でのエクスポートを完了します。

  6. [閉じる]をクリックしてPC-DMISのメイン画面に戻ります。
