メッシュCROSS SECTION演算子

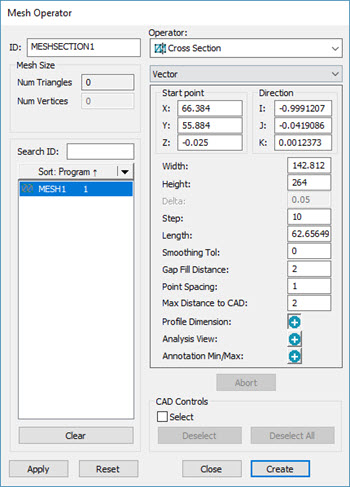

メッシュ演算子ダイアログボックス - 断面演算子

メッシュ「横断面」操作はメッシュオブジェクトに平行な平面セットの定義済み交差によって決定されるポリラインのサブセットを生成します。ソフトウェアは、始点、方向ベクトル、平面間のステップ距離、および長さによって平面のセットを定義します。ソフトウェアは、ステップ距離を長さで割れ、1を加えたことで平面数を決定します。

メッシュ CROSS SECTION演算子は輪郭曲線の寸法によって評価できます。

CROSS SECTION演算をメッシュに適用するには：

メッシュツールバー（表示| ツールバーメッシュ）から、メッシュに断面を取るボタン（）をクリックしてメッシュ･オペレータダイアログボックスを開きます。挿入|メッシュ| オペレータメニューオプションをクリックすることもできます。
メッシュ演算子ダイアログボックスで、演算子リストから断面を選択します。

メッシュツールバーから、2D 断面スライドショーボタン（）をクリックして、断面図を2Dビューで表示します。詳しくは、「横断面ポリラインの表示と非表示」トピックの「横断面スライドショー」セクションを参照してください。

[演算子]一覧の下のドロップダウンリストには、[ベクトル]、[軸]、[曲線]、および[2点]のオプションが含まれています。曲線関数がどのように機能するかについては、「曲線に沿った断面図の作成」トピックを参照してください。2点オプションについて詳しくは、「2点間に横断面を作成」トピックを参照してください。

メッシュ断面演算子は以下のオプションを使用します:

開始点 - このオプションはメッシュを切り取る最初の平面に属する点の座標を示します。

ソフトウェアは、グラフィック表示ウィンドウに開始点を青いボールとして表示します。このボールを新しい場所にドラッグするためのハンドルとして使用できます。グラフィック表示ウィンドウで最初のクリックにより、始点を定義します。実際の編集ウィンドウのコマンドでは、開始点の値は START PT パラメータに保持されます。

方向 (ベクトルオプションと2点オプションのみに適用される) - この値は垂線ベクトルの方向を示します。グラフィック表示ウィンドウでの2回目のクリックにより、方向を定義します。実際の編集ウィンドウのコマンドでは、方向の値は NORMAL パラメータに保持されます。
軸 (軸オプションのみに適用される) - このオプションを使用して X、YまたはZ軸に沿って横断面を作成します。希望の軸（デフォルトはX軸）を選択し、グラフィック表示ウインドウに始点を設定し、終了点を設定してください。切断面は、切断面の長さに渡って与えられた段階値でそのパーツをカットします。

幅: この値は、検討中のセクションの幅を示します。値が0の場合、システムはCADおよび有界ボックス値として値を計算します。
高さ: この値は検討中のセクションの高さを示します。値が0の場合、システムはCADおよび有界ボックス値として値を計算します。
Delta：ソフトウェアはメッシュ断面にこの値を使いません。

ステップ: この値は平面間の距離を示します。実際の編集ウィンドウのコマンドでは、ステップ値はINCREMENT パラメータに保持されます。

[ステップ]ボックスの値が[長さ]ボックスの値より大きい場合は、開始点に1つだけのセクションカットが作成されます。

長さ: この値は最初および最後の平面間の最大距離を示します。ソフトウェアは、ダイアログボックスの長さパラメータに長さの値を表示します。PC-DMISは、グラフィック表示ウィンドウに紫色の線として表示します。

平滑化公差：平滑化公差を使用して横断面における小さなステップを無くし、滑らかな測定ポリラインを作成します。この設定は平滑化公差値内の点を除去し、点間隔値を使用してポリラインをデータに適合させます。値0（ゼロ）は平滑化をオフにします。これがデフォルトです。

CrossSectionCopCadCrossSectionStepエントリで点間隔を定義することもできます。このエントリについて詳しくは、PC-DMIS Settings Editorドキュメントに記載された「CrossSectionCopCadCrossSectionStep」を参照してください。

平滑化公差は非常に小さく設定して、測定される横断面積が実際のデータから大きく逸脱しないようにする必要があります。極端な状況 (例えば、非常に大きなCADモデルや点の密度が非常に低い場合)を除いて、このパラメータは1/2～1/3 mm (最大) から1/2000～1/3000 mm(最小)の間に設定する必要があります。

ギャップフィル距離: この値は横断面の測定された黄色ポリラインに沿った最大ギャップ距離を定義します。この値以下のギャップが発生した場合、PC-DMISは計算されたポイントでギャップを埋めます。この値はPC-DMIS Settings Editorでも設定できます。詳細については、PC-DMIS Settings Editorのドキュメントの「CrossSectionMaximumEmptyLength」トピックを参照してください。

点間隔: このエントリはCrossSectionCopCadCrossSectionDrivenByCadエントリが1(真)に設定される場合のみに使用されます。この値は最良の補間メッシュ点を探すためにCADポリラインに沿って使用されるステップです。高精度を達成するために、またはCADモデルが非常に小さい場合、この値を小さな値に設定できます。

この値はPC-DMIS Settings Editorでも設定できます。詳しくは、PC-DMIS Settings Editorドキュメントの「CrossSectionCopCadCrossSectionStep」トピックを参照してください。

CADまでの最大距離：この値は、公称CADモデルからメッシュデータの最大距離を定義します。デフォルト値は2 mmです。メッシュデータオブジェクトがCADモデルまでの最大距離値を超えると、ソフトウェアは黄色の測定断面を計算しないことがあります。この値を調整して、メッシュデータのCADモデルに対する大きな偏差を考慮に入れることができます。

輪郭寸法 - 各断面の新しい輪郭寸法を作成するには、[追加]ボタンをクリックします。輪郭寸法の詳細については、PC-DMIS Coreドキュメントの「レガシー寸法の使用」章の「輪郭計測 - 線または表面」を参照してください。
分析ビュー - [追加]ボタンをクリックして、編集ウィンドウでANALYSISVIEWコマンドを作成します。ANALYSISVIEWコマンドの詳細については、PC-DMIS Coreドキュメントの「レポートコマンドの挿入」章にある「分析ビューコマンドの作成」を参照してください。

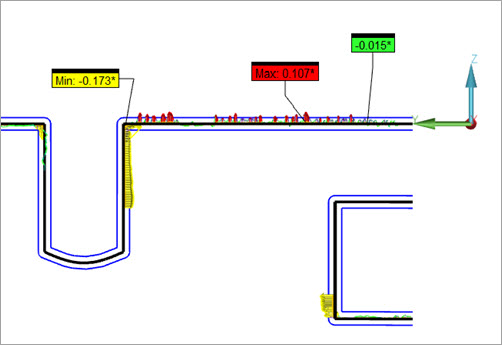

注釈最小/最大：アクティブな断面の注釈ラベルの形式で最小値と最大値を作成するには、[追加]ボタンをクリックします。

PC-DMISは、測定ルーチンを実行するたびに最小点と最大点を計算します。

CADコントロール - 選択チェックボックスをマークすると、グラフィックの表示ウィンドウでCAD面を選択できます。[作成] をクリックすると PC-DMIS は選択した面を通過しない断面をフィルタリングします。

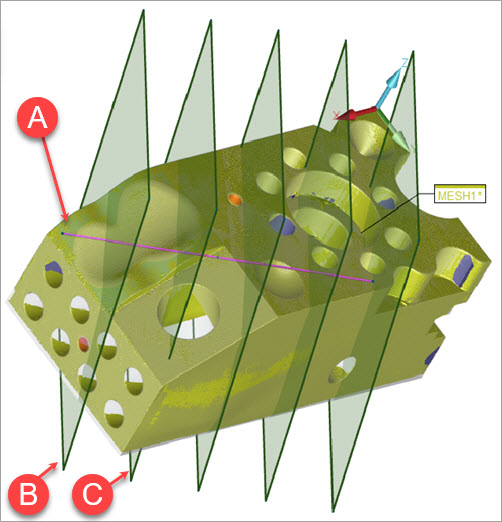

例えば、始点と終点を定義した後で面Aを選択した場合、PC-DMISはBとCでのみ断面を生成します：

横断面を(B)と(C)のみに制限する選択面(A)の例

選択した面は [表示] ボタンをクリックしたときに見える内容には影響しません。

切断面がグラフィック表示ウィンドウに表示されると、次のようにそれらを操作できます：

切断面の高さと幅のサイズを変更するには、面のエッジハンドルを新しい位置にドラッグします。
平面のセットを軸周りにに回転させるには、平面のコーナーハンドルを新しい位置にドラッグします。
紫色の線の始点または終点定義を再定義するには、最初または最後の紫色の長さの線の青いポイントハンドルを新しい位置にドラッグします。方向が変化しているときは、ダイアログボックスの値とグラフィック表示ウィンドウの平面数が更新されます。「軸」モードで、平面の方向は変化しません。
平面のセットを移動するには、紫色の長さの線の真ん中の青いポイントハンドルをドラッグします。

横断面を作成または編集するときは、上にしめされたとおりに透明ビューで切断面が表示されます。

次のことを実行するには、作成をクリックします：
