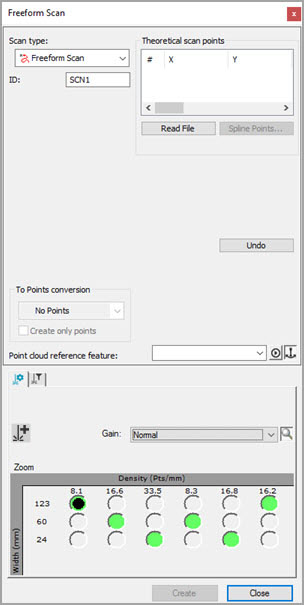

[自由形式のスキャン]ダイアログ ボックス
自由形式スキャン方法は、特定のルールセットに限定されないスキャンパスを定義します。スキャンパスは戻って自身を交差することを含め、どのような方向への移動も定義できます。
自由形式スキャンの作成
PC-DMISをDCCモードにします。
挿入|スキャン|自由形状メニューアイテムを選択します。[スキャン]ダイアログボックスが開き、[スキャンの種類]リストで[フリーフォームスキャン]が既に選択されています。
スキャンパスを定義する必要があります。ファイルの読み込み オプションや手動点 方式を使用することでこれを実行できます。
必要に応じて、個別の点を削除できます。それらを削除するには、理論経路エリアから一度に1つずつ選択し、キーボードでDeleteキーを押します。
一度に五つ以上の 理論的なポイントがある場合、パスをもっと定義するために、 スプラインポイント オプションを使用します。
必要に応じて、スキャンに補充的な変更を行います。
[ポイントクラウドの基準要素]ボックスに、サーフェスデータを受け取るポイントクラウドオブジェクトのIDを入力します。
ヒットタイプリストでは、スキャンデータを面上点のレーザーコマンドに変換する場合に、面上点を選択できます。PC-DMISは、作成ボタンをクリックすると、これらのコマンドを編集ウィンドウに挿入します。
警告: [計測]チェックボックスをオンにして[作成]をクリックすると、計測機から離しておく必要があります。ソフトウェアは測定ルーチンを開始し、測定機は移動します。ユーザが測定機から離れていないと、けがが発生する恐れがあります。
[作成]をクリックします。[ポイントのみを作成]チェックボックスが選択されていない場合、PC-DMISはスキャンを編集ウィンドウに挿入します。PC-DMISのAutoWristメソッドを有効にしているが校正されるルビーがない場合、PC-DMISは校正が必要な新しいプローブルビーを追加した時点でメッセージを表示して通知します。他のすべての例では、PC-DMISはそれが必要なチップ角度に 近い校正チップを使用するか、または必要な角度で新しい非校正チップを追加するかを尋ねます。
