ポイントクラウドのエクスポート

IGESタイプ使用して断面を持つEXPORT COPOPERを選択した場合、PC-DMISはIGESタイプ126を使用してB-スプライン曲線として選択した断面をエクスポートします。

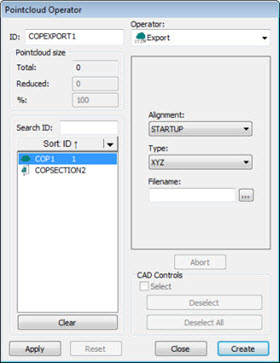

[ポイントクラウド演算子] ダイアログ ボックス - ポイントクラウドのエクスポート演算子

ポイントクラウドのエクスポート操作は COP または演算子コマンドのデータを指定の形式で外部ファイルへエクスポートします。この操作のダイアログボックスはポイントクラウドのインポート演算子と似ています。

ポイントクラウドのエクスポート操作をポイントクラウドに適用するには、ポイントクラウドツールバーから、XYZ（）、IGS（）、またはPSL（）をクリックします。メニューオプション[ファイル | エクスポート | ポイントクラウドを選択することもできます。ポイントクラウド･データのエクスポートダイアログボックスが表示されます。

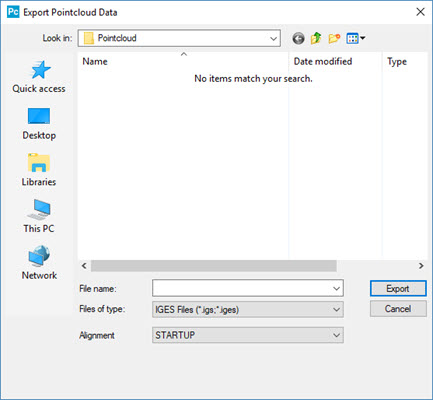

ポイントクラウドデータのエクスポートダイアログボックス

ポイントクラウドEXPORT演算子は以下のオプションを使用します。

ファイル名 - このオプションはエクスポートファイルの名前を示します。

形式ファイル - このオプションは、エクスポート操作のデータ形式を示します。XYZ、IGES,またはPSL (Polyworks)形式が使用できます。

XYZファイルタイプをエクスポートする場合は、使用する区切り文字を定義できます。詳細については、PC-DMIS Settings Editorのドキュメントの「PointcloudOperator」セクションにある「ExportXYZSeparator」を参照してください。

アライメント - このオプションはデータをエクスポートするときに付属させるアライメントのタイプを示します。

作成をクリックしてCOP/OPER,EXPORTコマンドを編集ウィンドウに挿入します。

FORMATコマンドでデータフォーマットの種類を指定し、FILENAMEコマンドで出力ファイル名とパスを指定して、データを保持しているCOPコマンドを参照してください。COPコマンドにフィルタを適用した場合は、元のCOPコマンドではなくCOPFILTERコマンドをエクスポート用に参照する必要があります。

これは、単一の操作でエクスポートするコマンドのリストには複数のコマンドを選択することも可能です。

複数コマンドが選択された場合の[ポイントクラウド演算子]ダイアログボックス

この場合、PC-DMISはコマンドを編集ウィンドウに挿入します。
