ポイントクラウドのインポート

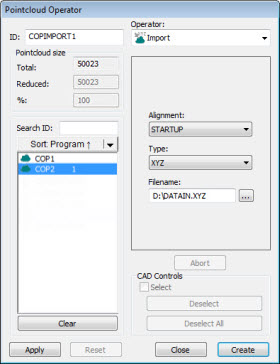

[ポイントクラウド演算子] ダイアログボックス - ポイントクラウド・インポートの演算子

ポイントクラウドのIMPORT操作は指定された形式で外部ファイルからCOPコマンド内にデータをインポートします。この操作のダイアログボックスはポイントクラウドのEXPORT操作のダイアログボックスに似ています。

ポイントクラウドのインポート操作をポイントクラウドに適用するには、ポイントクラウドツールバーで、XYZ（）、PSL（）、STL（）、またはNSD（）をクリックします。[ファイル] | インポート | ポイントクラウドメニューでメニューオプションを選択することもできます。。ポイントクラウド･データのインポートダイアログボックスが表示されます。

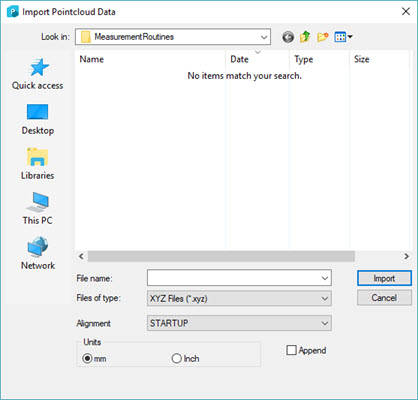

[ポイントクラウドデータのインポート]ダイアログボックス

ポイントクラウドデータファイルに移動し、「インポート」をクリックします。

1. 編集ウィンドウから、新しいデータを追加したいCOPを選択します。

2. 上記のように、メニューまたはツールバーからインポートオプションをクリックします。

3. 新しいCOPデータを既存のCOPデータに追加する場合は、[ポイントクラウドデータのインポート]ダイアログボックスから、[追加]チェックボックスをオンにします。

4. インポートをクリックします。

ポイントクラウドIMPORT演算子は以下のオプションを使用します。

アライメント - このオプションはインポートする時に含まれるアライメントのタイプを示します。

形式 - このオプションはデータのインポート元のフォーマット類別を示します。PC-DMISは、XYZ、PSL（Polyworks）、STL、およびNSD（3DReshaper）ファイルタイプを支援しています。

ファイル名 - このオプションはインポートファイルの名前を示します。

単位 - このオプションはインポートされたCOPデータの単位を選択します。

追加 - インポートされたデータを既存のCOPに追加するには、このチェックボックスを選択します。このオプションを選択しない場合、PC-DMISは、編集ウィンドウの現在のカーソル位置の後に見つかった最初のCOPを空にし、それをインポートしたCOPデータに置き換えます。

「作成」をクリックして、「COP/OPER,IMPORTコマンドを編集」ウィンドウに挿入します。
