面のカラーマップ

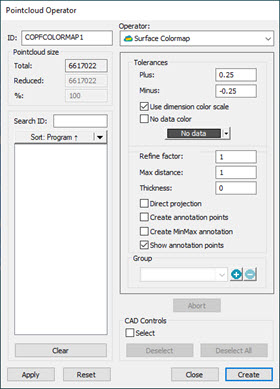

[ポイントクラウド演算子]ダイアログボックス - 表面カラーマップ演算子

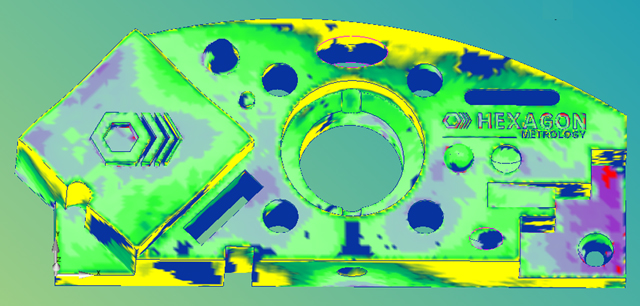

SURFACE COLORMAP演算はカラーのシェーディングをCADモデルに適用します。PC-DMISはCADと比較したポイントクラウドの偏差に従って陰影を付けます。このモデルは、[寸法色の編集]ダイアログボックス（編集 | グラフィック表示ウィンドウ | 寸法色）からの色と、[上限公差]ボックスと[下限公差]ボックスの公差限界を使用します。これらの2つのボックスについて以下で説明します：

カラーマップの表示/非表示

グラフィック表示ウィンドウでさまざまな方法でカラーマップを表示または非表示にすることができます。PC-DMISが非表示の場合、編集ウィンドウを移動しても、グラフィック表示ウィンドウにカラーマップは表示されません。

[アクティブなカラーマップ]ボタンには、有効と無効の2つの状態があります。グラフィックアイテムツールバーまたはメニュー（操作 | グラフィック表示ウィンドウ | グラフィックアイテム | カラーマップのアクティブ化）から、[カラーマップのアクティブ化]ボタン（）をクリックして、有効な状態（）にします。PC-DMISは、グラフィック表示ウィンドウにカラーマップをアクティブに表示するようになりました。

グラフィック表示ウィンドウでカラーマップを非表示にするには、[カラーマップをアクティブ化]ボタンをもう一度クリックして、無効状態にします（）。[カラーマップ]リストから[なし]を選択して、カラーマップを無効にすることもできます。

カラーマップを表示するには：

[カラーマップをアクティブ化]ボタンをクリックして、有効な状態にします。このボタンを有効にすると、PC-DMISは、編集ウィンドウのカーソル位置に基づいて、グラフィック表示ウィンドウにカラーマップを表示します。
[カラーマップ]リストからカラーマップを選択します。
カラーマップを適用または実行すると、PC-DMISは[カラーマップをアクティブ化]ボタンを自動的に有効な状態に設定します。

カーソルが編集ウィンドウのメッシュ、ポイント、サーフェス、または厚さのカラーマップ上にある場合、アクティブなカラーマップがグラフィック表示ウィンドウに表示されます。PC-DMISは、カラーマップコンボボックスにカラーマップIDも表示します。

カーソルが編集ウィンドウのすべてのカラーマップの上にある場合、PC-DMISはグラフィック表示ウィンドウにカラーマップを表示せず、カラーマップコンボボックスを[なし]に設定します。

寸法色バーから色スケールを表示するには、表示 | その他のウィンドウ | 寸法色を選択します。

SURFACE COLORMAP操作をPointcloudに適用するには、ポイントクラウドツールバー（表示 | ツールバー | ポイントクラウド）で、[ポイントクラウドのサーフェスカラーマップ]ボタン（

）をクリックするか、または挿入 | ポイントクラウド | サーフェスのカラーマップを選択します。

公差値 - このオプションを使用して、公差値の上限（プラス）と下限（マイナス）を設定します。

寸法のカラースケールの使用チェックボックス - このチェックボックスをオンにすると、ソフトウェアは寸法のカラーバーで面のカラーマップのカラープロパティに使用するカラーバーを定義します。寸法色バーについて詳しくは、PC-DMISコアドキュメントの「その他のウィンドウ、エディタおよびツールの使用」章にある「寸法色ウィンドウの使用 (寸法色バー)」を参照してください。

カラースケールの編集 - [寸法カラースケールを使用]チェックボックスをオフにすると、PC-DMISは[カラースケールの編集]ボタンを有効にします。このボタンがクリックされると、動的に表面と点のカラーマップのプロパティの色、スケール及び閾値を変更することはカラースケールエディタダイアログボックスを通じて利用可能になります。詳細については、「カラースケールの編集」トピックを参照してください。

データ色なしチェックボックス - このチェックボックスをオンにすると、ソフトウェアは選択された色を選択されたサーフェス上のデータが見つからない領域にマッピングします。

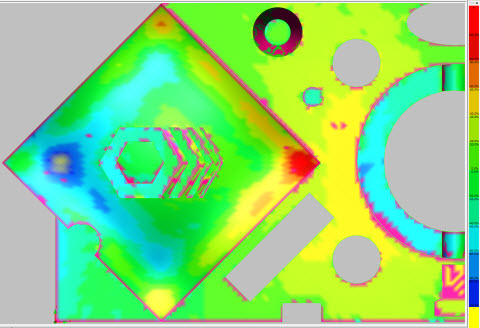

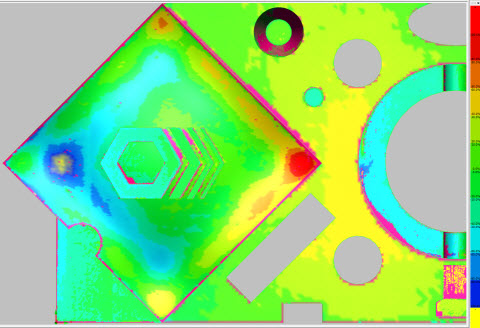

精度係数 - これは面カラーマップの精度を調整します。この値が変更された場合は、PC - DMISは、新規及び変更されたカラーマップを描画します。根本的な測定データは変わりません。カラーマップは、有色の三角形のオーバーレイを備えたCADモデルをモザイク式にします。各三角形の頂点がポイントクラウドからの偏差に対応する色で着色されています。色は、上述した寸法の色スケールから取られています。より小さなまたはより大きなリ精度値を使用して、それぞれより細かいテッセレーションまたはより粗いテッセレーションを生成できます。ユーザは、より精確的な偏差表現を持つスムーズシェーディングCADを取得するために精度係数を減少することをお勧めします。ただし、精度値を小さくすると三角形の数が増えるため、計算時間とCADモデルのサイズが大きくなります。生成される三角形の数を比較するには、1.0の精確係数より0.5の精確係数が約4倍多く、1.0より0.1の精確係数は約100倍多いということに注意してください。

最大距離 - このソフトウェアは、カラーマップの一部として最大距離値内にある点のみを含みます。この値が小さすぎると、期待されるすべての色付き偏差が視認できるわけではありません。適切な経験則としては、この値を最大偏差よりわずかに大きく (例えば、10%) 設定することです。

厚さ - このオプションは、カラーマップ偏差に厚さ値を追加します。CAD面モデルに材料の厚さを追加したい場合に便利です。

直接投影 - このチェックボックスをオンにすると、PC-DMISはポイントクラウドのすべてのポイントをテッセレーションされたCADモデルに投影します。[直接投影]チェックボックスがオンにされていない標準的な方法では、PC-DMISは、デフォルトの角度内の各三角形の頂点で最も近い点を探します。

次に、PC-DMISは、テッセレーションされた各三角形の偏差を計算し、それに応じてCADモデルに色を付けます。

注釈ポイントの作成チェックボックス - 注釈は、それに関連付けられた色で、表面のカラーマップ上の特定の場所の偏差を表示する方法です。注釈を作成するには：

作成の後、測定ルーチンを再起動した場合、またはPC-DMISを再起動して同じ測定ルーチンをリロードした場合、注釈ラベルは同じ位置に残り、同じ特性を持ちます。

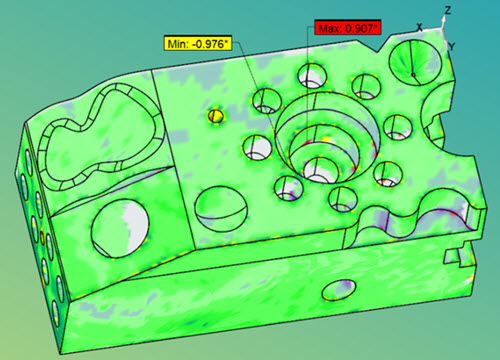

[MinMax注釈を作成]チェックボックス - このチェックボックスをオンにすると、最小値と最大値が作成され、アクティブなCOP曲面カラーマップの注釈ラベルとして表示されます。

PC-DMISは、測定ルーチンを実行するたびに最小点と最大点を計算します。

注釈ラベルを表示、非表示または削除するには、ラベルを右クリックしてポップアップメニューを表示してから、適切なオプションを選択します。

注釈の削除 - ソフトウェアは選択された注釈ラベルを削除します。

すべての注釈を表示 - ソフトウェアはすべての注釈ラベルを表示します。

すべての注釈を非表示 - ソフトウェアはすべての注釈ラベルを非表示します。

すべての注釈を削除 - ソフトウェアはすべての注釈ラベルを削除します。

注釈点を表示チェックボックス - このチェックボックスを選択すると、ソフトウェアはすべての注釈点を表示します。

中止をクリックして、[適用]ボタンをクリックした後に生成された計算を元に戻します。

CAD制御 - このオプションを使用すると、選択したCAD要素に操作を適用できます。詳細については、「CADコントロール」トピックのスキャンのエリアを参照してください。

作成をクリックしてCOP/OPER,SURFACE COLORMAPコマンドを編集ウィンドウに挿入します。
