MI.プローブでの連続スキャン

MI.Probeで連続スキャンを使用する

  1. 要素 (円、平面またはスキャン要素) の測定を開始する前に、MI.プローブでの「右親指」ボタンを1秒以上長押しします。

「MI.プローブ」ボタンの割り当てについて詳しくは、「MI.プローブでの操作」トピックにある「MI.プローブボタンの割り当て」を参照してください。

  1. プローブをパートまたは要素の上に置きます。

  2. [MI.プローブトリガ] ボタンを押してスキャンを開始します。スキャンが完了したら、[トリガ] ボタンを再度押します。

  3. 右親指ボタンを押して要素を終了します。

  4. 右親指ボタンを再度1秒以上押してスキャンモードを終了します。

MI.プローブでの連続スキャン実行についての説明

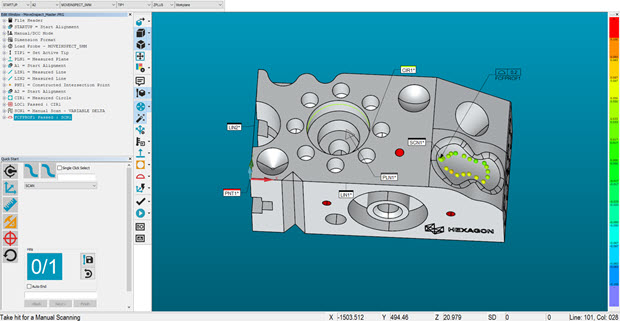

MI.プローブ連続スキャン測定ルーチンの例

CADから設計値を検索するオプションについて詳しくは、PC-DMISコアドキュメントの「プローブモードツールバー」を参照してください。

要素が測定結果の色を使用するオプションについて詳しくは、PC-DMISコアドキュメントの「要素が測定結果の色を使用する」を参照してください。
