MI.Probeで測定するには以下の手順に従います。
必要なプローブチップが取り付けてあり、MI.プローブがオンになっていることを確認してください。MI.プローブのステータスを判定する方法について詳しくは、「MI.プローブでの操作」トピックの「MI.プローブの LED 表示」エリアを参照してください。
AICON MoveInspect Pilotウィンドウにプローブが表示されますが、これはシステムがプローブを認識したことを意味します。
Aicon MoveInspect Pilotウィンドウの例
PC-DMISはMI.プローブとプローブチップの直径を自動的に検出します。設定ツールバー (表示| ツールバー) およびグラフィック表示ウィンドウにあるMI.プローブチップを参照してください。
MoveInspectシステムが指定時間内に測定機を検出しない場合、PC-DMISは「測定機が応答していません」を示すタイムアウトエラーメッセージを表示します。
ConnectionTimeoutInSeconds エントリでタイムアウト値を変更することができます。詳しくは、PC-DMIS 設定エディタドキュメントの「接続タイムアウト (秒)」を参照してください。
プローブを測定位置に置きます。
取込み点を取得するか、スキャンを実行します。MI.プローブでの測定方法とプローブのボタン割り当てについて詳しくは、「MI.プローブでの操作」トピックの「MI.プローブのボタン割り当て」エリアを参照してください。

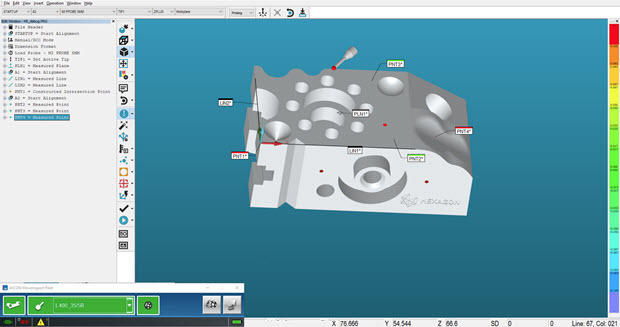

完了したMoveInspect測定の例
