複数断面の手動スキャンの実行

スキャン | 複数断面 方法のスキャン機能は、物体軸の手動スキャンとよく似ていますが、次の点で異なります:

• 複数の断面を移動することが可能。

• X、Y、およびZ軸に沿って実行する必要なし。

複数断面スキャンの作成

1. 挿入|スキャン|複数断面メニューオプションを選択して、複数断面ダイアログボックスを開きます。

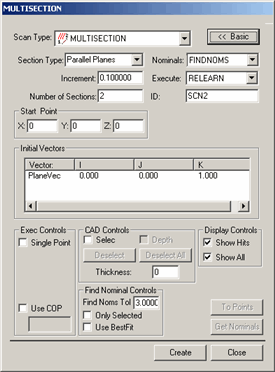

[複数断面]ダイアログ ボックス

2. デフォルトの名前を使用したくない場合、[ID]ボックスに任意のスキャン名を指定します。

3. [断面の種類]リストより、スキャンしたい断面の種類を選択します。利用可能なタイプは以下のとおりです。

1. • 平行な平面

     - 各断面はパートに垂直な平面です。プローブが平面を横切る度にPC-DMISは取込み点を記録します。平面は開始点および方向ベクトルを基準としています。このタイプを選択した場合、[初期ベクトル]エリアに初期平面のベクトルが定義されます。

   • 放射平面

     - これらの断面は開始点より放射状に広がる平面となります。プローブが平面を横切る度に、PC-DMISは取込み点を取得します。このタイプを選択する場合、初期ベクトルで下記の2ベクトルを定義します。1つは初期平面のベクトル(平面ベクトル)で、もう1つは平面が回転する軸のベクトル(軸ベクトル)です。

   • 同心円

     - これらの断面は開始点を中心として直径を徐々に大きくした同心円になります。プローブが平面を横切る度に、PC-DMISは取込み点を取得します。このタイプを選択した場合、[初期ベクトル]エリアに円が位置する平面(軸ベクトル)のみが定義されます。

4. [断面の数]ボックスにスキャンしたい断面の数を入力します。

5. 2つ以上の断面を選択した場合、[増分]ボックスに断面間の増分(間隔)を指定します。平行平面および円の場合は、これは位置間の距離になります。放射状平面の場合、この値は角度になります。PC-DMISは自動的にパートの断面の間隔を開けます。

6. スキャンの開始点を定義します。[開始点]エリアにX、Y、およびZ値を入力するか、パートをクリックしてCADの図面から開始点を選択します。増分値に基づいて断面がこの仮の点より計算されます。

7. CADモデルを使用する場合、設計値の検索コントロールエリアに、設計値検索の公差を入力します。これにより、実際のプローブの先端と設計上のCAD位置との誤差が定義されます。

8. 必要に応じて、ダイアログ ボックスの他のオプションを設定します。

9. 作成をクリックします。基本スキャンが挿入されます。

10. ユーザーの測定ルーチンを実行します。PC-DMISがスキャンを実行すると、実行オプションダイアログ ボックスが表示され、コントローラからのデータを待機します。

11. スキャンしたい面の上で、プローブを手動でドラッグします。プローブが各断面に近づくと、プローブがその断面を通過するまで徐々に信号音のトーンが高くなっていくのが聞こえます。この可聴音は、プローブが断面にどのくらい接近しているかを判断するのに役立ちます。プローブが定義された断面 (複数可) を通過する度に、PC-DMISはコントローラーから取込み点を受け入れます。
