POINT AUTOTRIGGERコマンドは、元の取り込み点位置から指定された距離だけ離れた公差領域にプローブが入ったとき、PC-DMISに自動的に取込み点を取得するよう指示します。例えば、公差領域の半径値が2mmに設定されている場合、ソフトウェアはプローブが取込み点位置から2mm以内に入ったときに取込み点を取得します。
プローブがプローブトリガー半径領域の外側にあるとき、PC-DMISはその半径領域を以下のように黄色に着色します。
プローブがプローブトリガー半径領域の外側にあるときのプローブトリガー半径領域の例

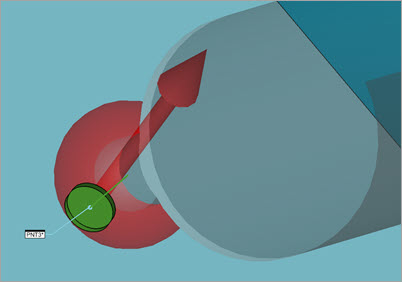

プローブがプローブトリガー半径領域の内側にあるとき、ソフトウェアは以下のようにその半径領域を緑色に着色します。
プローブがプローブトリガー半径領域の内側にあるときのプローブトリガー半径領域の例
このコマンドは手動の機械と一緒に使用できます; ボタンを押して取込み点を取得しないで、編集ウィンドウ内の任意の標準位置にPOINT AUTOTRIGGERコマンドを置くことができます。
パラメーター設定ダイアログボックス (F10 を押してこのダイアログボックスにアクセスします) におけるプローブトリガーオプションタブの点自動トリガーエリアにおける挿入コマンドボタンでPOINT AUTOTRIGGER コマンドを追加できます。また、プローブモードツールバーの点自動トリガーモード ボタン (
) を使用してこれを実行することもできます。
プローブ引き金オプション タブのポイント自動引き金エリア
標準サポートされる要素(「プローブトリガーオプション」ピックに記載されているとおりに) に加えて、AUTOTRIGGERコマンドは自動ベクトル点要素と測定点要素をサポートします。
オン - このチェックボックスをオンにすると、POINT AUTOTRIGGERコマンドが有効になります。挿入されたPOINT AUTOTRIGGER/コマンドの後の編集ウィンドウでのコマンドは定義されたとおりに点自動トリガ機能を使用します。
このチェック ボックスを選択しないで、[コマンドを挿入]ボタンをクリックされると、PC-DMISは編集ウィンドウにコマンドラインを挿入しますが、コマンドはアクティブになりません。
ビープ音オン: このチェックボックスをオンにすると、POINT AUTOTRIGGERコマンドに関連したビープ音が有効になります。プローブでターゲットに接近するにつれてビープ音が頻繁に鳴ります。
トリガー半径: - このボックスでは公差範囲の値を入力できます。プローブはこの公差範囲内に移動すると、自動的に即座に取込み点を取得します。
コマンドの挿入 - このボタンをクリックすると、POINT AUTOTRIGGERコマンドが編集ウィンドウに挿入されます。
このコマンドラインは、以下のようになります:
POINT AUTOTRIGGER/ TOG1, TOG2, RAD
TOG1 - このトグルフィールドは [点自動トリガーオン] チェックボックスに対応しています。「オン」または「オフ」が表示されます。
TOG2 - このトグルフィールドは [ビープ音 オン] チェックボックスに対応します。「オン」または「オフ」が表示されます。
RAD - 半径フィールドは公差範囲の値から成ります。これは[トリガ半径]ボックスに対応しています。この数値はPC-DMISが取込み点を取得する実際の点からの距離です。
