このエントリは、PC-DMISがグラフィックの表示ウィンドウで自動エッジ点を選択する際に、2回のマウスクリックを使用してXYZおよびIJKの値を定義するかどうかを決定します。
TRUE に設定すると、PC-DMISは2回のマウスクリックを使用し、各面1回ごとに正しい XYZ および IJK の値を定義します。FALSE に設定すると、PC-DMISは1回のクリックという旧式の方法を使用します。
エントリ名: DccEdgePoint2ClickSelect
エントリタイプ: TRUE/FALSE値。デフォルト値はFALSEです。
グラフィック表示ウィンドウで CAD モデルの表面をクリックして自動エッジ点要素を作成するときに、一部の表面が完全な90度のエッジを持たず、代わりにCADで拡大表示したときに鋭い曲線を持つ場合があります。
CAD エッジ – ある距離から、ここでエッジ点を作成したように見えます。

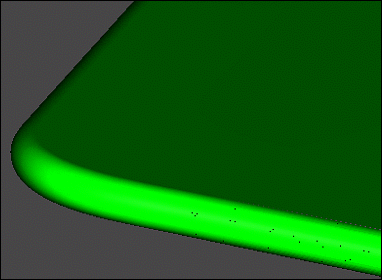

CAD エッジ – しかし、拡大すると実際は90度のエッジではなくきつい曲線であることが分かります。
エッジ点の自動作成に関する一種の問題として、エッジをクリックすると正しいXYZ位置が得られるが、IJKベクトルは不正確な場合があります。または、被測品上の別の場所をクリックして正しいIJKベクトルを取得できますが、XYZの位置は正しくありません。
DccEdgePoint2ClickSelect エントリを TRUE に設定すると、PC-DMIS は 2 回のマウスクリックを使用して(各面1回ずつ)正しい XYZ 位置と IJK ベクトルを取得できます。
マウスクリック 1で、PC-DMIS はXYZ位置とIJKベクトルを取得します。
マウスクリック 2では、IJK ベクトルが不正確な場合、PC-DMIS は有効なIJKベクトルを取得します。
CADモデルに通常の90度エッジがある場合は、両方の面をクリックすると、通常どおりにソフトウェアがエッジポイントを作成します。
このモードを使用して自動エッジポイントを作成すると、PC-DMISにメッセージを表示するように指示できます。「DccEdgePoint2ClickSelectShowWarning」を参照してください。
エッジ点の自動作成についての詳細は、PC-DMIS CMMドキュメントの「自動要素の挿入」章の「自動エッジ点の作成」トピックを参照してください。
