レポートタブ

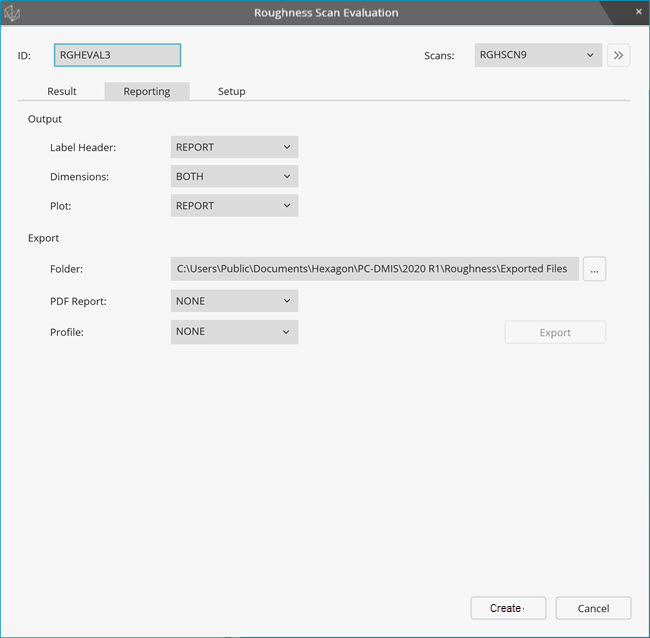

[粗さの評価]ダイアログボックスの[レポート]タブ（挿入|寸法|粗さ）には、次の情報が表示されます：

レポート･タブ

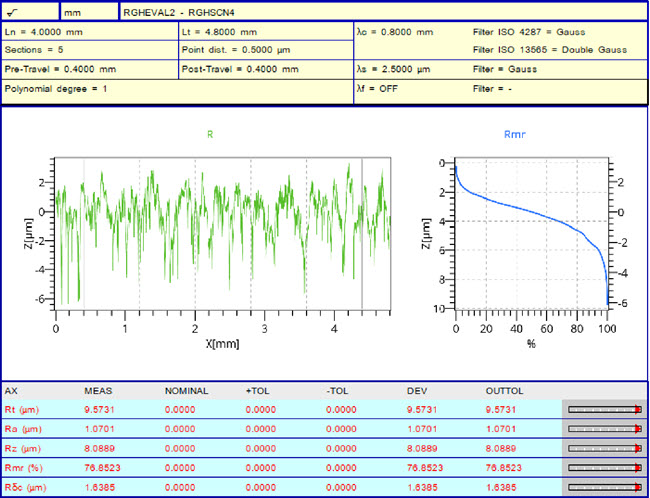

粗さ寸法コマンドは、寸法とプロットの両方をレポートします。このコマンドには、粗さスキャン用に複数のプロットと寸法レポートを印刷する柔軟性があります。このタブには、粗さプロットとプロファイルデータをエクスポートするオプションもあります。

出力エリア

ラベルヘッダー - レポートウィンドウの各寸法には、ラベルヘッダーが表示されます。

レポートおよび統計一覧:

寸法 - PC-DMISはデフォルトで統計に寸法を送信しますが、レポートには送信しません。一覧からオプションを選択して、この動作を変更できます。

レポート - このオプションは、PC-DMISレポートの寸法のみを表示します。

両方 - このオプションは、PC-DMISレポートと統計に寸法を表示します。

なし - このオプションは、PC-DMISレポートまたは統計のいずれにも寸法を表示しません。

プロット - このオプションでは、PC-DMISレポートにプロットを表示するかどうかを選択できます。

レポート - このオプションは、PC-DMISレポートにプロットを表示します。

なし - このオプションは、プロットをレポートに表示しません。

エクスポート一覧 - 粗さの測定結果をテキストファイル（.txt）にエクスポートするには、このオプションを使用します。

フォルダー-このオプションでは、粗さ寸法コマンドからエクスポートされたファイルを保存するフォルダーを設定できます。デフォルトのフォルダの場所は次のとおりです：

C:\Users\Public\Documents\Hexagon\PC-DMIS\2022.1\Roughness\Exported Files

ファイル名は次のとおりです：

<測定ルーチン名>_<粗さ評価ID> _<日付>_<時刻>.txt

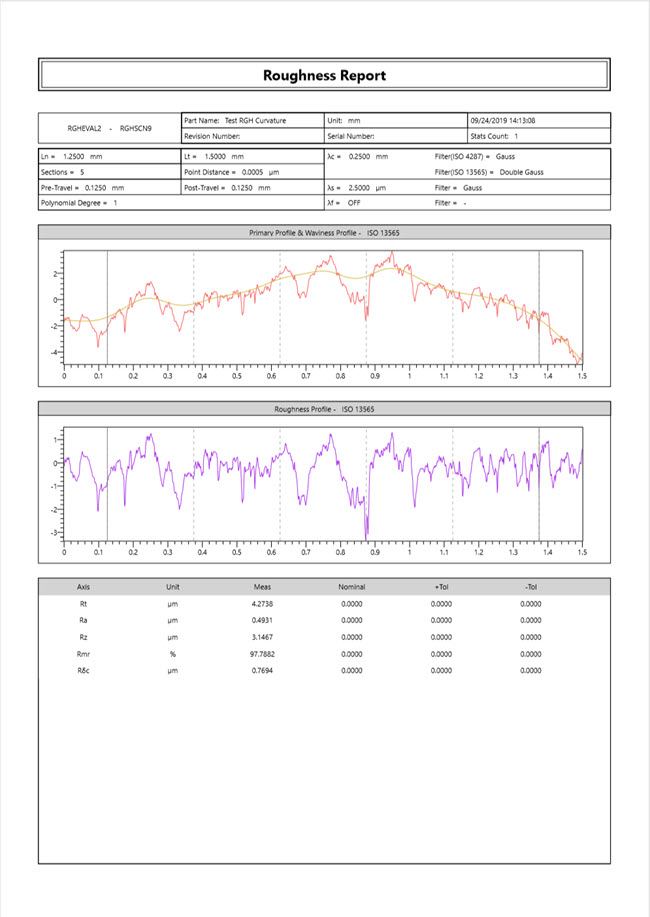

PDFレポート - このオプションは、プロットと測定結果を含む 1 ページの PDF レポートを生成します。プロットは SVG 形式で描画されます。以下は PDF レポートの種類です。

なし - このオプションは、PDFレポートにプロットを含めません。

ISO 4287 - このオプションは、ISO 4287標準に従って描画されたプロットを含むPDFレポートを生成します。

ISO 13565 - このオプションは、ISO 13565標準に従って描画されたプロットを含むPDFレポートを生成します。

ISO 4287に準するRmr-このオプションは、ISO 4287標準および材料比プロット（Rmr）に従って描画されたプロットを含むPDFレポートを生成します。

PDF レポート

プロファイル-このオプションでは、粗さプロファイルデータをエクスポートできます。

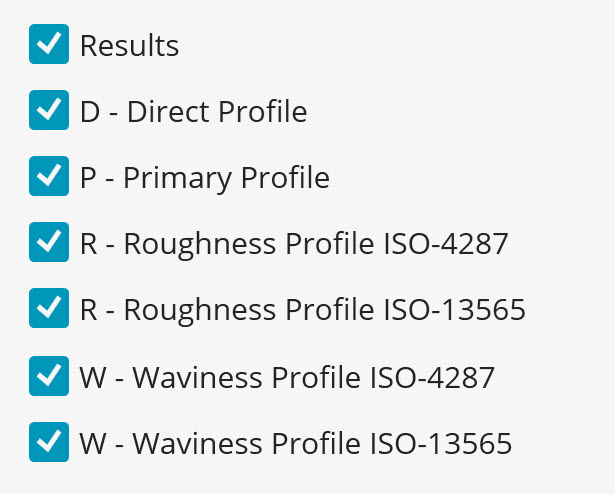

次のオプションをエクスポートに使用できます：

エクスポート - テキストまたはプロファイルのエクスポートオプションを選択した場合、ソフトウェアはこのボタンを有効にします。このボタンをクリックして、選択したファイル形式でデータをエクスポートします。
