[結果] タブ

粗さ評価ダイアログボックスにある結果タブ (挿入 | 寸法 | 粗さ) には計算された粗さ特性が表示されます。

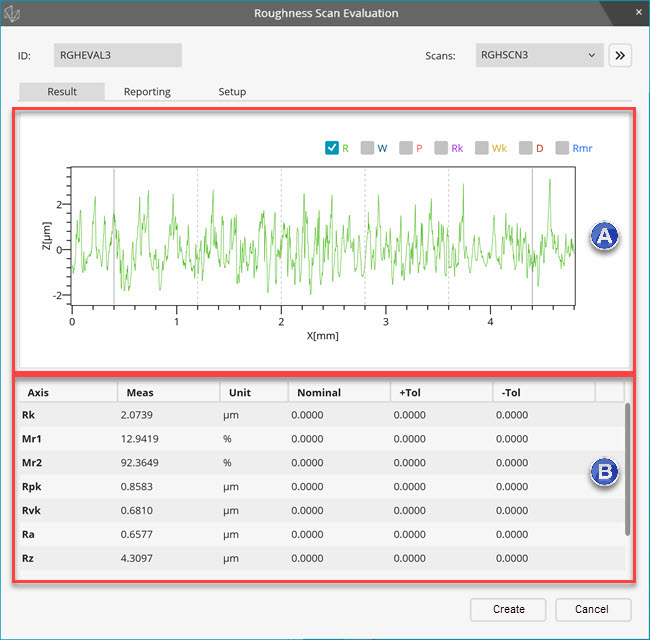

結果タブの上部にはプロットが表示され、下部には測定結果が表示されます。

[結果] タブ

プロットエリア - このエリアでは、チェックボックスを選択して1つ以上のプロットを表示できます。チェックボックスのいずれかにマウスポインターを置くと、ツールチップにその情報が表示されます。Rmrプロットは常にRプロットと組み合わされます。PC-DMISレポートにも同じプロットが表示されます。

結果エリア - このエリアには、[セットアップ]タブで選択した特性の結果が表示されます。

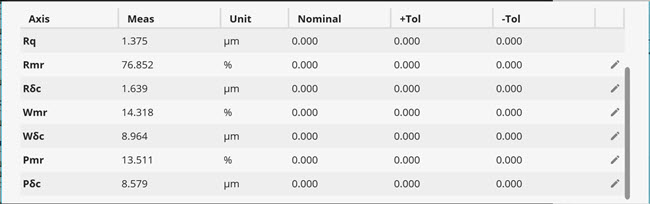

軸Rmr、Wmr、Pmr - Rmrの評価には追加のパラメーターが必要です。[結果]エリアで、[Rmr]行の[編集]アイコンをクリックして、[パラメーターの編集]ダイアログボックスを開きます。

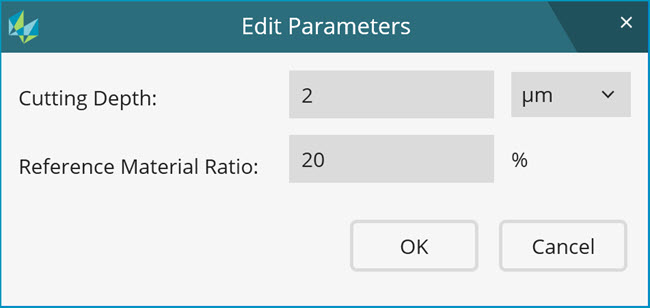

パラメータの編集ダイアログボックス

切削深さ - 値を入力します。入力する値は、リストから選択した単位です。リストには、ミクロン、Rtの％、またはRzの％の項目が含まれます。

参照材料比 - 値を入力します。PC-DMISは、入力値に基づいてRmrを計算します。

Axis 、、 - [結果]エリアで、[Rmr]行の[編集]アイコンをクリックして、[パラメーターの編集]ダイアログボックスを開きます。

パラメータの編集ダイアログボックス

[素材比率1]および[素材比率2]ボックスに値を入力します。デフォルト値はそれぞれ20と70です。

このエリアの任意の場所を右クリックして、2つのメニューオプションを表示します。

選択した軸を表示 - [設定]タブで特性の選択を変更した後、このオプションを選択します。

削除 - 1つ以上の特性を削除するには、このオプションを選択します。Deleteキーを使用することもできます。

特性を並べ替えるには、特性を選択してShiftキーを押し、目的の場所にドラッグします。

公称値と公差値を追加するには、セルをクリックして目的の値を入力します。

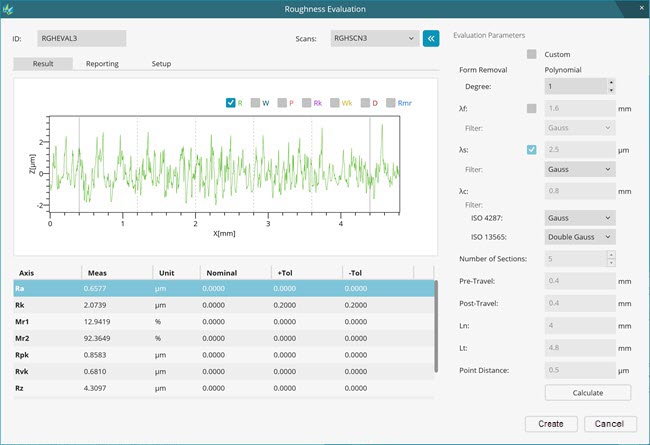

粗さ評価パラメータを編集するには、高度機能ボタン () を選択します。以下のように、評価パラメータエリアが表示されます。

カスタムチェックボックス - 粗さ評価コマンドは、選択した粗さスキャンコマンドからパラメータを読み取ります。評価コマンドを編集または実行するたびに、パラメーターが読み取られます。粗さスキャンコマンドに記録されていない目的のフィルターのみを選択できます。この方法の利点は、粗さスキャンコマンドでパラメータを変更した場合、粗さ寸法コマンドで自動的に適用されることです。

寸法コマンドのパラメーターを変更することがあります。これを行うには、[カスタム]チェックボックスをオンにします。[カスタム]チェックボックスをオンにすると、編集時または実行時にディメンションコマンドのパラメーターが読み込まれません。寸法コマンドに保存されたパラメータは、粗さ特性の評価に使用されます。

フォーム削除ボックス - フォームエラーを削除するには、多項式フィルターを使用できます。多項式の希望の次数を入力します。デフォルトは1です。

λf - λfフィルターを適用するには以下を行います。
