PC-DMIS Vision はプローブオフセット校正に対するリングツール使用をサポートしています。リングツールは ビジョン および マルチセンサー測定機に使用されます。詳しくは「プローブオフセットの校正」トピックを参照してください。

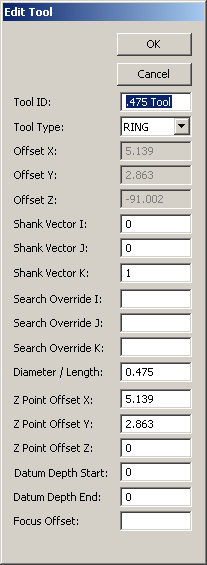

[ツールの追加] ダイアログボックス - リングツール
以下のリングツールの値を指定します。
ツール ID: リングツールの記述名 (指し示す対象を説明する名前) を提供します。
ツールの種類: 選択されたリング。
シャンクベクトル IJK: リングツールの中心軸のベクトルを指定します。
検索で IJK を上書き: これらのボックスでは、[プローブのユーティリティ]ダイアログボックスの [ユーザー定義の校正順序] チェック ボックスを選択した場合に、すべてのチップを最も効率的測定する順序を決定するために PC-DMIS が使用するベクトルを指定することができます。
直径 : リングゲージの穴またはボアの直径を指定します。
Z 点のオフセット X: ボアの上部中心からの Z 値の測定点の X オフセットを指定します。
Z 点のオフセット Y: ボアの上部中心からの Z 値の測定点の Y オフセットを指定します。
Z 点のオフセット Z: ボアの上部中心からの Z 値の測定点の Z オフセットを指定します。
基準要素の深さの開始: ボア円筒が基準要素となる場所のボア内部の最小深さを指定します。
基準要素の深さの終了: ボア円筒が基準要素となる場所のボア内部の最大深さを指定します。
フォーカスオフセット: 最上面からボア円のフォーカス高さまでの Z 距離を提供します。
