この校正手順では、測定機のランプを校正することができます。ランプを校正すると、照明範囲が線形でありズームしたセルでの倍率の変更（ピクセルサイズ）がハードウェアの機能内でパートの照明を大幅に変更しないことを確保します。
以下の場合に光学装置の照明を校正する必要があります:
ランプを変更または交換した場合はいつでもランプを再校正する必要があります。
部屋の照明を大幅に変更した場合
ランプの寿命内で定期的に。
輝度を変更したかカメラの設定を取得したとき。
光学装置を交換したとき。
ズームセルを修復したとき。
カメラを交換したとき。
「光学装置の校正」を行う場合は、一軸性/焦点性を校正する前。これは、この校正に必要です。
ランプを校正するには以下の手順に従います：
[プローブの校正] ダイアログ ボックスのドロップダウンリストより、[照明の校正] を選択します。
[キャリブレーション]をクリックして、括弧で囲まれた較正日付を持つ[イルミネーションの較正]ダイアログボックスを表示します。ランプが較正されていない場合は、括弧内のテキストに「未較正」と表示されます。

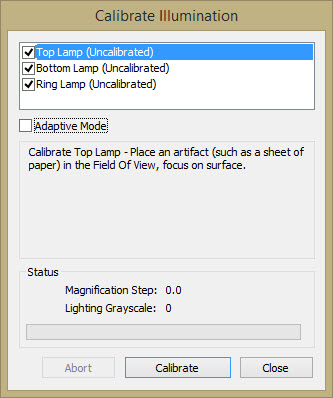

[照明の校正] ダイアログ ボックス
校正が必要なランプの隣のチェックボックスを選択します。
ランプの種類に応じて、以下に示すような校正準備を行います:
サブステージ (下/プロファイル) ランプでは、校正中はステージがクリアされ、画像はステージ上で焦点を当てられている必要があります
上 (表面/リング) ランプでは視界にアーチファクトや紙切れがあり、画像は面上で焦点を当てられている必要があります。
適応可能のモードチェックボックスをマークして、必要に応じて適応可能な校正モードを校正処理に適用します。

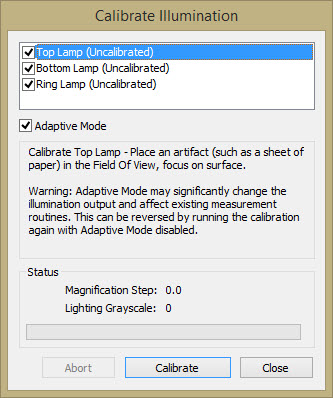

適応可能モードのチェックボックスがマークされた[照明の校正] ダイアログ ボックス
適応可能の校正モードは、既存の測定ルーチンに問題が発生することがあります。適応型キャリブレーションモデルがなければ、一部のハードウェア構成の中のレベルは不具合です。カメラで見られる実際の照明は、指令値と一致しませんでした。適応校正モードで照明が校正された後、カメラで見られる機械照明は、指令値と一致します。
[校正] をクリックします。校正プロセスが開始します。このプロセスは数分かかります。
ズームセルのあるシステムでの校正中、PC-DMIS Vision は [拡大ステップ] 値に示すように照明の測定用に別の倍率を選択します。この値は現在の倍率を表示し [プローブツールボックス] の [倍率] タブに表示される値に対応しています。
また、校正では異なる倍率での異なるコマンドによる照明値に対応した照明強度も設定します。[照明のグレースケール] ではこの照明の強度が示されています。0 (黒) から100 (白) までの値をとります。

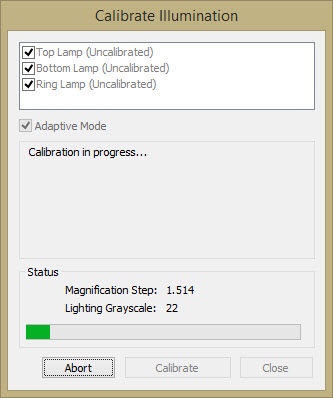

照明の校正 - 進行中
校正が完了すると、[照明の校正] ダイアログ ボックスが校正されたランプ用に新しい日付を表示します。
PC-DMISが校正のプロセスを完了したら、[閉じる]ボタンをクリックするか、手順3〜6を繰り返して別のランプをキャリブレーションします。
[強制終了] ボタンは校正中のみ使用できます。このボタンは校正を中断し、プロセス中に収集したデータをすべて破棄し、現在のランプに対して事前にあった校正ファイルを回復します。
