クロマチック白色光センサー（CWS）が測定ルーチンのアクティブプローブである場合、PC-DMIS Visionはスペクトラムプロットを含むレーザータブを追加します。ソフトウェアが測定ルーチンを実行していない場合、スペクトルプロットはCWS信号の構造（「ノイズ」）を示します。これは、照明や周波数などのパラメータの最適な設定を選択するのに役立ちます。
以下に注意してください:
PC-DMISは、測定ルーチンの実行中にスペクトルプロットを更新しません。
レーザタブを選択して更新すると、CWS 強度と距離の計測値はプローブ計測値ウィンドウに表示されません。
以下はスペクトルプロットを使用するための最小要件です。
CHRocodile S、CHRocodile SE または CHRocodile 2SHS 白色光センサー
CHRocodileファームウェアのバージョンは5.97以降であること
CHRocodile センサーをパソコンに USB ケーブルまたはイーサネットで接続する必要があります。
X 軸 - スペクトル図の X 軸はセンサーの校正された距離の全範囲を表します。Z 軸が正方向に移動すると、プロットのピークは左から右に移動します。
Y軸 - スペクトルプロットのY軸は信号強度を示します。距離測定の最良の結果を得るには、この例に示すような単一のシャープな支配的なピークが存在する必要があります:

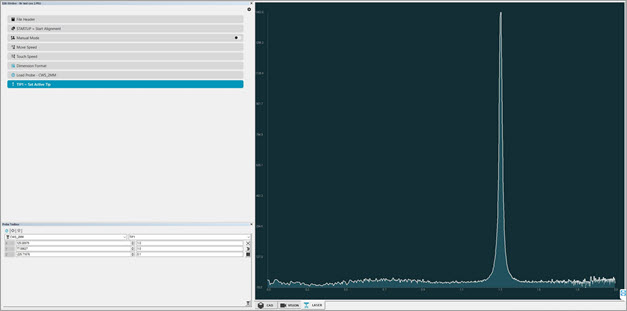

レーザータブのスペクトラムプロットの例
