プローブ読み取りウィンドウ
プローブ計測値ウィンドウのほとんどの情報はすべてのプローブタイプで同じであり、PC-DMIS Core 文書の「その他のウィンドウ、エディタ、およびツールの使用」章の「プローブ計測値ウィンドウの使用」トピックですでに説明しています。但し、ビジョンプローブを使用する場合、以下の追加計測値がウィンドウに表示されます：
VX / VY / VZ: ビジョンプローブを使用している場合、X、YおよびZ値は視野（FOV）の中心にある十字の座標を示しています。VX、VYおよびVZの値は現在のアライメントに対する要素ターゲットまたはゲージの位置を示しています。
DX / DY / DZ: DX、DYおよびDZ 値はカメラの位置と要素の位置間の差を示しています。ユーザーはこれらの値に対するプローブ計測値の設定ダイアログボックスにおいて選択されるターゲットまでの距離 オプションが表示されるようにする必要があります。詳細は、PC-DMIS Core 文書の「カスタマイズの設定」章にある「プローブ計測値ウィンドウの設定」を参照してください。
倍率: この値は、現在のカメラの倍率の設定を示しています。倍率タブで行った変更は、プローブの実測値 ウィンドウのこの行に反映されます。「プローブツールボックス: 倍率タブを調整してください。
W: 単一の回転テーブルの現在の回転テーブル軸を表示します。
V: 積み重ねた回転テーブルを使用する場合、プローブ計測のウィンドウには、第2の回転軸の「V」値も表示されます。
Vision レーザー･センサー
ビジョンのレーザー センサーがアクティブ センサーの場合、プローブ計測値ウィンドウにX、Y、Zの計測値と、感度や距離などのレーザーパラメーターが表示されます。詳細については、このドキュメントの該当するレーザーセンサーのセクションを参照してください。

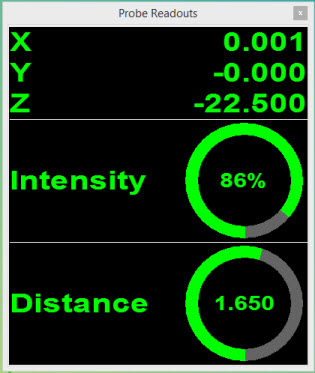

以下に例を示します：
