プローブツールボックス： [ゲージ] タブ

プローブツールボックス - [ゲージ] タブ

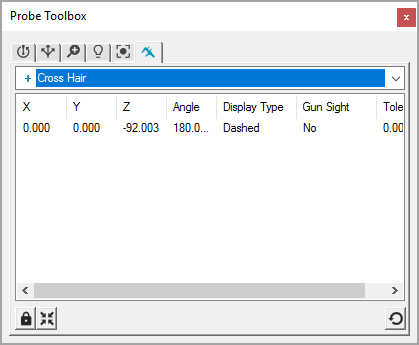

プローブツールボックスに単独でアクセスすると、ゲージタブのみが表示されます。自動要素ボックスを使用する場合、ゲージタブは表示されません。

[ゲージ] タブでは「ゲージ」と呼ばれる様々なツールが提供されており、測定する要素との光学的比較を素早く行えます。測定プログラムを作成する必要はありません。エッジの見分けが付かないか、自動的に確定するのが難しい場合、ゲージを使用することができます。

各種ゲージの一つ一つの使用例については、「Vision ゲージの使用」を参照してください。

ゲージでは、理想的な公称要素を作成するためにダイアログボックスに入力できる公称データが提供されます。データをBMPファイルとしてクリップボードにキャプチャして、レポートに貼り付けることもできます。

「ハンドゲージ」と呼ばれることもありますが、これらのツールは画面に幾何学形状で表示されます。回転、サイズ変更、およびパートへの位置付けにより、これらの形状を操作して位置、直径、角度など、特定要素についての設計上の情報を見つけることができます。

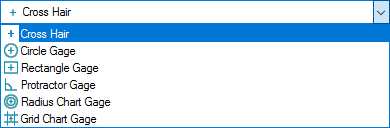

利用可能なゲージ

これらのゲージに関連した自動イメージ処理はありません。要素を画像に適合させるために視覚的に調節するための単なるツールです。
