PCベースDMISビジョンでは、要素の使用位置目標は測定ポイントを取得します。使用されるターゲットのタイプは自動的に機能が測定されるに基づいて選択されます。
以下の例において
線要素の測定は方形形状のターゲットを使用します。
ドーナツ状のターゲットを使用してサークル機能を測定します。

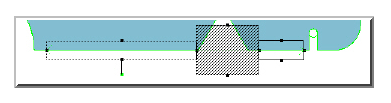

線及び円ターゲットの例
要素は1つまたは複数のターゲットで測定することができます。以下の例では、ラインは中間目標がデータを収集ことに使用されない3目標に測定されます。
ラインの例は、3つのターゲットを使用して測定されます。
測定する要素のサイズはターゲットのスパンを決定します。たとえば、FOV 内に収まる小さな円は単一のターゲットで測定され、FOV を超える大きい円はその周囲にまたがる複数のターゲットを必要とします。測定される自動要素を選択した後、ターゲットは以下に作成されます。
CADモデルから要素を選択しています。
手動で公称値を入力します。
ターゲットアンカーポイントの作成。
多くな情報はビジョンプローブでの自動要素の測定」トピックに利用可能です。
