프로브 도구 상자 - CWS 매개변수 탭

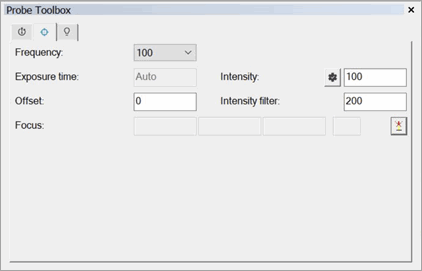

시스템이 타당하게 구성되었을 때 프로브 도구상자 대화상자(보기 | 다른 창 | 프로브 도구상자)의 CWS 매개변수 는 사용될 수 있다:
CWS를 활성 레이저 시스템으로 구성해야한다. 일반적으로, 공장은 시작 절차 중에 또는 서비스 엔지니어로 의해 이 로컬을 수행한다.
시스템이 구성된 상태에서, 다음에 올바른 속성이 있는 프로브를 정의해야한다. 프로브 유틸리티 대화상자에서 프로브를 구성할 수 있다. OPTIV_FIXED 선택과 CWS가 포함된 렌즈를 사용해야 한다. 공장에 의해 제공되지 않으면 USRPROBE.DAT 파일에 이것을 정의해야한다.
CWS 매개변수 탭은 다음의 정보를 포함할 수 있다:
빈도 (측정 속도)
측정 속도는 광 감지기가 시간의 단위 당 기록하는 측정된 값의 수를 설정한다. 예를 들어, 측정 요금은 2,000 Hz 에서 지정되었을때, 2000 측정 값이 초당 기록된다. 디스플레이의 강도 표시기는 정확한 설정을 선택하는데 도움이 될 수 있다.
설정 범위
대개, 가능한한 짧은 시간에 최대한 많은 측정 값을 얻기 위해 가능한 가장 높은 측정 속도로 측정하려고 노력해야한다. 매우 낮은 반사율을 가진 표면들의 경우에, 그것은 측정 속도를 줄일 필요가 있을 수 있다. 이것은 광 센서의 CCD 라인을 더 오래 비추는 효과가 있어서 반사 강도가 매우 낮더라도, 그것이 측정을 수행할 수 있게 한다.
높은 반사 표면의 CCD-라인 과변조(過變造)와 작은 측정 속도는 측정 오류가 일으킬 수 있다. CWS 컨트롤러 상자의 강도 표시기가 깜박임 ,,Int: 999"를 보여주거나 프로브 판독 창이 빨간색으로 강도 값을 100 % 에 가깝게 보여주면, 과변조가 발생한다.

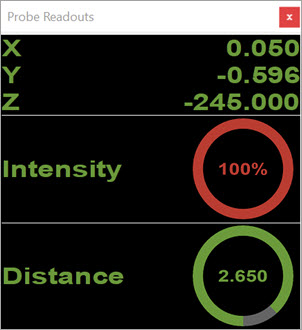

과 변조를 보여주는 프로브 판독 값 창
과변조(過變造) 가 발생할 때, 다음 높은 측정 속도는 선택한다. 최대 측정 속도 (CHRocodileS의 2000 Hz, CHR150E의 1000Hz)가 이미 설정된 경우, 두 가지 방법 중 하나로 반사된 강도를 줄일 수 있다:
감지 헤드를 측정 범위의 상한 또는 하한 한계치로 놓는다.
autoadaptfunction를 (자동 강도 매개변수가 켜기로 설정된) 사용한다. 이것은 부품 반사에 따라, 램프 강도가 지속적으로 조정된다. 여기서, 어두운 참조는 사용되지 않는다. 이것은 PCDMIS에서 지원되는 방법이다.
노광 시간 (밝기 값)
자동 강도 매개 변수가 켜기로 설정된 경우 여기에서 노광 시간 (밝기 값)을 선택할 수 있다.
램프의 밝기는 변조된다 그래서 변조 진폭의 정의된 비율을 달성한다. 값은 0 % 에서 75 % 범위에 존재할 수 있다. 대부분의 응용 프로그램에서, 권장 밝기 값은 20 % ~ 40 %이다.
자동 강도
이 값은 LED의 관련 진동 지속 시간을 정의하고 광원의 밝기를 정의한다.
최고 측정 속도로 여전히 과변조가 발생하는 반사율이 높은 표면을 측정하는 경우, 노광 시간을 줄이는 것이 좋다.
높은 측정 속도로 반사율이 낮은 표면을 측정하는 가장 좋은 방법은 더 긴 펄스 지속 시간을 사용하는 것입니다.
자동 강도(밝기): 끄기
LED의 현재 광도를 사용하기위해 자동 강도(밝기) 버튼 (
)을 끈다.
자동 강도(밝기): 켜기
자동 강도(밝기) 버튼이 켜기로 설정된 상태에서, 노광 시간 동안 LED의 플래시 시간의 독립적 조정은 가변 표면에서 측정할 때 최적의 강도 설정을 자동으로 수신할 수 있게한다. 이것은 또한 최적의 신호 대 잡음 비를 허용한다.
시스템은 변조 진폭의 정의된 백분율을 달성하기 위해 램프의 밝기를 변조한다. 값은 0 % 에서 75 % 범위에 존재할 수 있다. 대부분의 응용 프로그램에서, 권장 밝기 값은 20 % ~ 40 %이다.
오프셋
이것은 기계가 측정 위치뿐만 아니라 측정 방향으로 이동하는 오프셋 거리이다.
강도 필터
이 값은 노이즈와 측정 신호 사이의 한계치를 정의한다. 소프트웨어는 이 한계치 이하인 높은 값이 타당하지 않음을 인식하고 측정 값 "0"으로 디스플레이에 보여준다.
타당한 측정의 경우, 강도는 CHRocodileS 에서 0 ~ 999 사이거나 CHR150E 에서 99 여야 한다; 그렇지 않으면, 측정 속도를 변경해야 한다.
반사율이 낮은 표면까지의 거리를 측정하면, 반사광의 강도(밝기)가 너무 낮을 수 있으므로 측정 속도를 줄여야한다. 1kHz 미만의 측정 속도의 경우, 한계치는 CRocodileS 에서 40이거나 CHR150E에서 25 가 되어야한다. 이것은 이는 소음보다 약간 높은, 측정이 정확하지 않게 만드는 너무 낮은 강도의 측정 값을 방지한다.
1 kHz와 그 이상 (오직 CHRocodileS 만을 위한) 의 측정 속도로, 15의 한계치는 장치의 기능을 완전히 사용하는것이 좋다.
초점
이 부분은 X, Y, Z 및 신호 품질에 대한 네개의 상자가 있다. X, Y, Z 및 신호 품질 값을 보여줄 초점 또는 표면 측정을 실행하기위해 오른쪽의 자동 초점 버튼
을 클릭한다.
상세 정보는, PC-DMIS 비전 문서에서 "CWS 매개변수"를 참조한다.
