CWS 매개변수

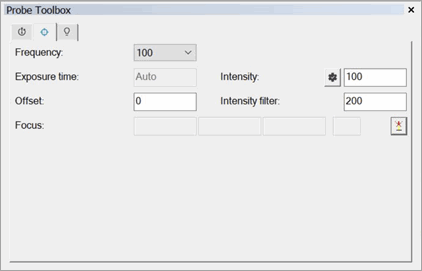

시스템이 타당하게 구성되었을 때 프로브 도구상자 대화상자(보기 | 다른 창 | 프로브 도구상자)의 CWS 매개변수 는 사용될 수 있다:

측정 속도는 CWS 가 단위 시간당 기록하는 측정 값의 수를 설정한다. 예를들어, 측정 요금이 2,000 Hz 에서 지정되었을때, 2000 측정 값이 초당 기록된다. 디스플레이의 강도 표시기는 정확한 설정을 선택하는데 도움이 될 수 있다. 매우 낮은 반사율을 가진 표면의 경우에, 그것은 측정 속도를 줄여야할 수도 있다. 이것은 광 센서의 CCD-라인이 더 오래 비추게(밝히게) 한다, 따라서 반사 세기가 매우 낮은 경우에도 측정할 수 있게 한다.

편집창에서 수정

유효한 주파수 값 범위 내에 없는 주파수를 입력하면, PC-DMIS는 입력을 수정하라는 메시지를 보여주고 근접한 유효 주파수 값을 알려준다.

PC-DMIS

유효하지 않은 주파수: 3Hz

유효한 주파수 사용한다. 근접한 유효 주파수는 32Hz 아다.

유효하지 않은 주파수를 입력했지만 유효 주파수 값 범위 내에 있는 경우 (예를 들어, 그것이 유효 주파수 목록에 포함되지 않음), PC-DMIS는 항목을 수정하라는 메시지를 보여준다. 이 메시지는 또한 입력된 값의 위와 아래에 유효한 다음 주파수 값을 알려준다.

PC-DMIS

유효하지 않은 주파수: 300Hz

유효한 주파수 사용한다. 근접한 유효 주파수는 100Hz와 320Hz 이다.

또한 소프트웨어는 실행시 유효하지 않은 CWS 주파수를 확인한다. 소프트웨어에서 요청한 후 유효하지 않은 값을 수정하지 않은 경우, PC-DMIS 는 유효하지 않은 주파수 값으로 실행 창에 메시지를 보여준다.

실행

유효하지 않은 주파수: 300Hz

PC-DMIS 는 측정 루틴을 계속 실행할 수 없게 한다. 이 시점의 유일한 옵션은 실행을 중지하고 유효한 주파수 값을 입력하는 것이다.

변수가 CWS 주파수에 지정될 때도 마찬가지이다. 변수가 유효하지 않은 값을 포함하는 경우, PC-DMIS는 위에서 설명한대로 적절한 메시지를 보여준다.

변수 입력 또는 숫자 값이 있는 특성에서 F9를 누를 때, PC-DMIS 는 프로브 도구 상자를 연다. 목록에서 지원되는 주파수를 선택할 수 있다. 값이 CWS 주파수에 지정된 변수에 저장된 경우, 목록에서 유효한 값을 선택할 때, PC-DMIS는 변수를 새 값으로 업데이트한다.

강도(밝기) 에서, LED의 관련 진동 지속 시간과 광원의 밝기를 선택할 수 있다. 측정 표면이 반사에서 변경될 때 자동 강도 옵션이 유용하다. 예를들어, 높은 반사 면을 측정하고 있고, 가장 높은 측정 속도가 여전히 과변조를 일으키면, 자동 강도를 아니오 로 설정하고 램프 강도(밝기) 옵션을 수동으로 설정한다.

또다른 옵션은 자동 강도 를 예 로 설정하고, 노출 시간을 줄이는 것이다. 높은 측정 속도로 반사율이 낮은 표면을 측정하기위해, 더 긴 진동 지속 시간 또는 더 긴 노출 시간을 사용한다.

어두운 참조는 노출 시간이 변경될때마다 반드시 필요하다. CWS 단위 운영자 설명서의 타당한 부분을 참조한다.

표면의 반사성과 측정 속도 (빈도) 에 따라, 최적 강도 값은 센서 범위의 다른 영역에서 발생할 수 있다.

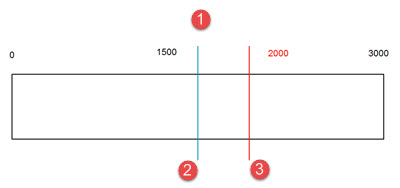

오프셋 설정은 센서를 위한 최상의 스캔 영역으로 이동한다. 이 오프셋을 위한 입력은 mm 단위의 + 또는 - 값이다.

이 값은 노이즈와 측정 신호 사이의 한계치를 정의한다. 이 한계치 이하인 높은 값은 유효하지 않은 값으로 인식되고 측정 값 "0" 으로 디스플레이에 보여진다.

필터 (센서 강도) 와 "강도" 사이에 선형 관계는 없다. 예를들어, 필터 (센서 강도) = 50 으로 설정하면, 반드시 50의 강도 이하의 모든 값이 필터된다는것을 의미하지 않는다.

1 kHz 미만의 측정 속도는, 최소 40 의 필터 (센서 강도) 가 권장된다. 이것은 소음보다 약간 높은, 측정이 정확하지 않게 만드는 아주 낮은 강도의 측정 값의 사용을 방지한다. 1 kHz와 그 이상의 측정 속도에서, 최소 15 의 값이 장치의 능력을 완전히 활용하기 위해 필요하다.

자동 초점 버튼

은 CWS 센서에서 현재 XYZ 기계 위치와 거리 값을 읽는다. 이들 값은 신호 품질 값뿐만 아니라 초점 위치를 계산하고 4개의 초점 상자에 그것들을 보여준다.

필터 모드에 관한 주석

속도와 빈도 매개변수는 센서의 지점 밀도를 정의한다. 스캔의 경우, PC-DMIS 는 영(제로) 필터 와 지점 밀도 설정에서 정의된것과 같이 2차 필터링을 수행한다.

색채 백색 광 센서 (CWS)가 활성 센서인 경우, 프로브 판독창에 X, Y 그리고 Z 판독값, 그리고 다음을 보여준다:

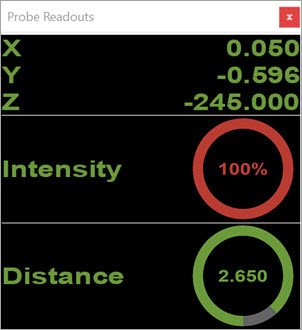

강도 - 이 판독의 값은 원형 그래픽에 나타나는 비율이다. 99% 이상의 강도 값은 측정 오류를 나타낸다; 예를 들어, 센서가 감지 범위를 벗어날 수 있다. 측정 오류가 발생하면, 그래픽의 비-회색 부분은 적색으로 변한다.

거리 - 이 판독의 값은 측정 (인치 또는 밀리미터)의 현재 단위를 사용한다. 값은 원형 그래픽에 나타난다. 거리 값이 센서 범위의 상한 또는 하한의 10% 이내면, 그래픽의 비-회색 부분은 빨간색으로 변한다.

이들 판독값이 나타나게 하기 위해, CWS 레이저 탭을 선택하지 않는다. 그것을 선택할 때, 판독값은 더이상 프로브 판독창으로 전송되지 않는다.
