측정된 사각 슬롯 버튼
측정된 사각 슬롯을 만들기 위해 사각 슬롯 버튼을 사용한다.
측정된 사각형 슬롯을 만들기 위해, 슬롯에서 다섯번의 접촉을 수행해야 한다. 이것을 수행하기위해, 슬롯의 긴 측면 중 하나에서 두 접촉을 그런다음 나머지 세 측면 각각에서 한번의 측정을 수행한다. 접촉은 반드시 시계 방향 (CW) 또는 시계 반대 방향 (CCW) 으로 수행되어야 한다.

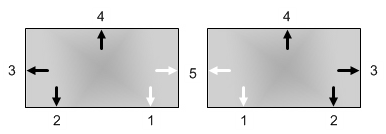

CW(오른쪽) 및 CCW(왼쪽) 방향으로 5개의 점이 있는 사각형 슬롯 자동 특성의 예
두 지점에서 측정된 슬롯을 또한 만들수 있다.
두 지점
프로브 구가 슬롯의 지름보다 크고, 필요한 접촉을 수행할 수 없을때 이것은 유용하다. 상세 정보는, PC-DMIS 이동식 문서에서 "두 지점 측정 슬롯 특성 만들기" 를 본다.
