자동 원 만들기

자동 원 버튼

원 자동 옵션은 원 측정을 정의할 수 있게 한다. 이 측정 유형은 원이 작업면과 평행하지 않은 특정 평면에 위치할때 또는 동일 간격의 접촉이 부분 원에 필요하면 특히 유용하다. 원을 측정하기 위해 적어도 세 접촉이 필요하다. 원을 측정하기 위해 필요한 접촉의 기본 수는 SETUP(설정) 모드의 기본값을 기반으로 한다.

원 옵션을 사용하기 위해, 원을 위한 자동 특성 대화상자를 사용한다(삽입 | 특성 | 자동 | 원).

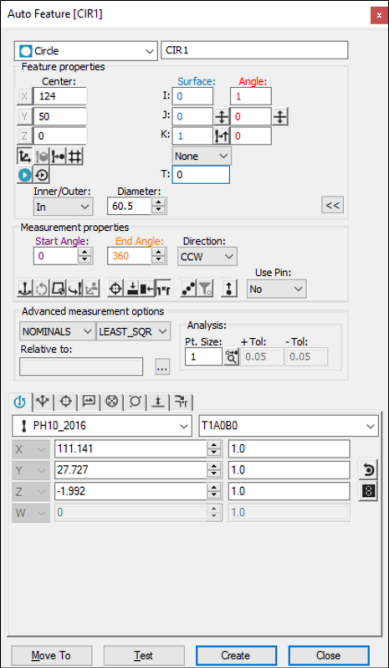

자동 특성 대화상자 - 원

대화상자가 열린 상태로, 특성을 만들기 위해 이들 방법중 하나를 사용한다.

화면의 표면 데이타 사용

표면 데이타를 사용해서 원을 만들기 위해:

1. 그래픽 모드 도구바에서, 표면 모드 아이콘 () 을 클릭한다.

2. 원하는 원의 외부 또는 내부에 한번 클릭한다. 대화상자는 선택한 자동 원의 CAD 데이타에서 부품 모델을 클릭한 위치에 가장 가까운 중심점과 지름을 보여준다.

3. 필요한대로 대화상자에 다른 수정을 한다.

4. 만들기를 클릭한다.

CMM 을 사용해서 표면 데이타를 사용

CMM 으로 표면 데이타를 사용해서, 원을 만들기 위해, 구멍이나 또는 볼트에서 최소한 세 접촉을 수행한다. PC-DMIS 는 프로브가 접촉한 곳과 가장 가까운 CAD 표면을 관통한다. 보여진 X, Y, Z 값은 실제 접촉이 아닌 가장 근접한 CAD 원을 반영한다. I, J, K 는 표면 법선 벡터를 반영한다. CAD 원이 발견되지 않으면, PC-DMIS 는 가장 가까운 지점을 보여주고 추가 접촉을 수행할것을 요청한다.

화면에서 와이어 프레임 데이타 사용

와이어 프레임 CAD 데이타는 또한 자동 원을 만들기 위해 사용될 수 있다.

원을 만들기 위해:

1. 원하는 원의 와이어 근처에서 클릭한다. PC-DMIS는 부품 모델을 클릭한 곳에서 가장 가까운 선택된 원을 하이라이트한다.

2. 정확한 특성이 선택되었는지 확인한다. 프로브 접근은 언제나 특성에 수직이고, 또한 현재의 프로브 중앙선 벡터에 수직이다. 대화상자는 와이어가 선택되었을때 선택된 원의 중앙 지점과 지름의 값을 보여준다.

3. 대화상자 그리고 프로브 도구상자에 필요한대로 다른 수정을 한다.

4. 만들기를 클릭한다.

주요 CAD 요소가 원, 또는 호형이 아니면, 추가의 클릭은 특성을 식별하기위해 필요할 수 있다. PC-DMIS 가 올바른 특성을 하이라이트하지 않으면, 원에서 적어도 두개의 추가 위치를 클릭한다.

CAD 데이타 사용 없이

CAD 데이타의 사용 없이 원을 만들기 위해:

1. 원이 존재하는 평면을 찾기위해 표면에서 세개의 접촉을 수행한다.

2. 구멍(또는 볼트에서)에서 세개의 추가 접촉을 수행한다. PC-DMIS 는 세개의 모든 접촉을 사용해서 자동 원을 계산한다. 추가 접촉은 수행될 수 있다. PC-DMIS 는 만들기 버튼이 클릭될때까지 모든 측정된 접촉의 데이타를 사용한다. 보여진 X, Y, Z 는 계산된 원 (또는 볼트) 의 중앙이다.

3. 대화상자에 그리고 프로브 도구상자의 접촉 경로 속성 탭에 필요한대로 다른 수정을 한다.

4. 만들기를 클릭한다.

데이타 입력

이 방법은 원을 위해 원하는 X, Y, Z, I, J, K 중앙 값을 입력할 수 있게 한다.

1. 특성을 위해 원하는 X, Y, Z, I, J, K 값을 대화상자에 입력한다.

2. 측정 루틴에 특성을 삽입하기 위해 만들기를 클릭한다.

게이지 스캔 조정

원 자동 옵션은 게이지 스캔 필터로 사용하기 위한 프로브 팁을 조정하기 위해 게이지 스캔 조정 방법을 제공한다. 상세 정보는, "게이지 스캔 조정 방법 사용" 을 본다.
