원 특성을 스캔하기 위해, 삽입 | 스캔 | 원 을 선택한다. BASICSCAN 대화상자의 원 탭이 나타난다. 예를들어:

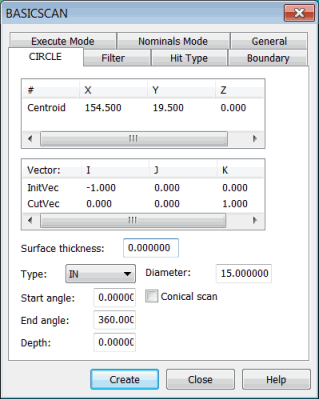

BASICSCAN 대화상자 - CIRCLE 탭
이 탭은 원의 중앙과 지름과 같은 매개변수를 사용하고 CMM 이 스캔을 실행할 수 있게 한다.
원 방법:
# 열의 중심 매개변수는 원의 중앙이다. 원의 중앙을 직접 입력할 수 있다. 또는 그것을 기계 또는 CAD에서 얻을 수 있다.
원 기본 스캔을 정의
이들 방법중 하나로 원 기본 스캔을 정의할 수 있다:
직접 값을 입력한다. "원 기본 스캔 - 유형 값 방법" 을 본다.
원에서 지점들을 측정한다. "원 기본 스캔 - 측정된 지점 방법" 을 본다.
그래픽 디스플레이 창의 CAD 모델에서 원을 클릭한다. "원 기본 스캔 - 표면 데이타 방법" 또는 "원 기본 스캔 - 와이어 프레임 데이타 방법" 을 본다.
스캔을 만들때, PC-DMIS 는 그것을 편집창에 삽입한다. 다음은 편집창의 원 기본 스캔을 위한 명령 라인의 예이다:
SCN2 =BASICSCAN/CIRCLE,NUMBER OF HITS=80,SHOW HITS=NO,SHOWALLPARAMS=YES
<25.399,76.2,0>,CutVec=0,0,1,IN
InitVec=-1,0,0,DIAM=25.4,ANG=0,ANG=360,DEPTH=0,THICKNESS=0,CCE=NO,
PROBECOMP=YES,AVOIDANCE MOVE=NO,DISTANCE=0
FILTER/DISTANCE,1
EXEC MODE=FEATURE,USEHSSDAT=YES,USEDELAYPNTS=NO
BOUNDARY/
HITTYPE/VECTOR
NOMS MODE=MASTER
ENDSCAN
기본 원 스캔의 일반 정의
중심: 원의 중앙.
CutVec: 원이 있는 평면을 정의한다.
InitVec: 스캔이 0 도로 정의하는 지점의 표면 법선 벡터. 스캔은 이 위치와 시작 각도에서 시작할것이다. 그것은 또한 제로 각 벡터로 생각할 수 있다.
CutVec 과 InitVec 는 서로 수직이다.
