이 지침서에서 나중에 측정할 특성 사이에 MOVE/CLEARPLANE 명령을 자동으로 삽입하기위해 여유공간 평면 활성 (ON) 표시란을 선택한다.
적용을 클릭한다음 대화상자를 닫기 위해 OK 를 클릭한다. 이것은 또한 여유공간 평면을 정의하기위해 편집창에 여유공간 명령을 삽입한다.
그래픽 항목 도구바에서, 반투명 이미지로 여유공간 평면을 보여주기 위해 여유공간 평면 보여주기 아이콘 (
)을 클릭한다. 여유공간은 다음과 같을 것이다:
이 단계는 부품의 상단 면 7 밀리미터 위로 여유공간 평면을 추가한다. 이것은 충돌에서 프로브를 보호하는데 도움이 된다. 실행 중에, 프로브가 특성 사이를 이동할 때, 프로브는 이 여유공간 평면 위로 이동한다.
매개변수 설정 대화상자를 열기 위해 편집 | 선호 | 매개변수 를 선택한다.
여유공간 평면 탭을 클릭한다.
활성 평면 영역에서, 다음의 항목을 지정한다:
축 을 ZPLUS로
값 을 7 로
이 지침서에서 나중에 측정할 특성 사이에 MOVE/CLEARPLANE 명령을 자동으로 삽입하기위해 여유공간 평면 활성 (ON) 표시란을 선택한다.
적용을 클릭한다음 대화상자를 닫기 위해 OK 를 클릭한다. 이것은 또한 여유공간 평면을 정의하기위해 편집창에 여유공간 명령을 삽입한다.

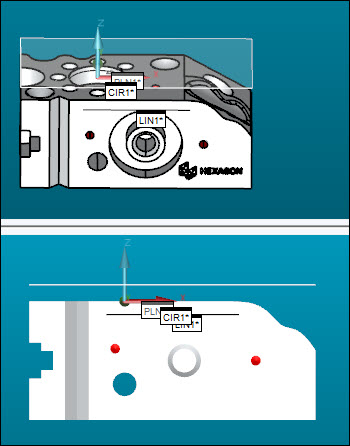

그래픽 항목 도구바에서, 반투명 이미지로 여유공간 평면을 보여주기 위해 여유공간 평면 보여주기 아이콘 ()을 클릭한다. 여유공간은 다음과 같을 것이다:
그래픽 항목 도구바에서, 여유공간 평면을 숨기기 위해 여유공간 평면 보여주기 아이콘 ()을 다시 클릭한다. 여유공간 평면은 아직 거기에 있다, 그것은 단지 숨겨졌다.
여유공간 평면에 관한 상세 정보는, PC-DMIS 핵심 문서의 "선호에 따른 설정" 장에서 "매개변수 설정: 여유공간 평면 탭" 항목을 본다.
다음 단계로 간다: "주석 추가".
