Excel 파일로 출력

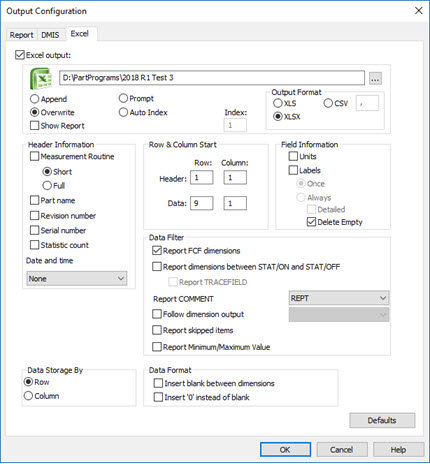

출력 구성 대화 상자 - 엑셀 탭

출력 구성 대화상자(파일 | 인쇄 | 보고서 창 인쇄 설정) 에서, Excel 탭은 Excel 파일로 보고서를 출력한다.

PC-DMIS 는 보고서 창의 모드를 따른다:

상세 정보는 "보고 도구바" 를 본다.

Excel 형식으로 보고서를 출력하기위해, 다음을 수행한다:

  1. 출력 구성 대화상자 (파일 | 인쇄 | 보고서 창 인쇄 설정) 에서 엑셀 탭을 클릭한다.

  2. 탭의 옵션을 활성화하기 위해 엑셀 출력 표시란을 선택한다.

  3. 필요하면 대화상자에서 선택하고 OK 를 클릭한다.

PC-DMIS 는 출력 포맷 영역에서 선택되는 Excel 파일 포맷의 점검 보고서의 정보를 저장한다. 기본값은 .xlsx 파일 확장자가 있는 측정 루틴과 같은 동일 기본 파일명이다. 기본 위치는 측정 루틴과 같은 디렉토리에 있다. 사용가능한 엑셀 파일 포맷 옵션은 다음과 같다:

엑셀 옵션 구성하기

엑셀 출력 표시란이 선택될때, 다음의 옵션은 사용가능해진다:

Excel 출력 - 파일명과 보고서가 저장되는 경로를 보여준다. 파일명은 측정 루틴명이 된다. 새로운 파일명과 경로를 입력하거나, 기존의 파일명과 경로를 찾고 선택하기 위해 "..." 찾아보기 버튼을 클릭한다.

Excel 출력 상자에 변수 이름을 입력할 수 있다. 상자에 경로가 없는 한, PC-DMIS는 파일 이름의 해당 변수 값을 해석한다.

추가 - 파일명이 표적 위치에 이미 존재하면, 현재의 보고서 정보는 자동으로 기존 파일의 끝에 추가된다.

덮어쓰기 - 파일명이 표적 위치에 이미 존재한다면, 기존의 파일은 자동으로 현재 보고서의 내용으로 겹쳐 쓰기된다.

메시지 받기 - 파일명이 이미 표적 위치에 존재하면 현재 보고서의 내용으로 기존 파일을 덮어 쓰기하고자하는지 또는 파일명을 업데이트하고자하는지의 메시지를 받는다.

자동 인덱스 - 인덱스 상자와 함께 사용된다, 이 값은 인덱스 값에 의해 증가된 숫자상의 값을 추가해서 파일명을 업데이트한다. 예를들어, XLS 가 출력 포맷 영역에서 선택되면, 초기 파일명은 "FileName001.xls" 이다. 이후의 파일명은 "FileName002.xls", "FileName003.xls", 등이다.

지수 - 자동으로 출력 파일명을 지정할 때 사용되는 자동 옵션을 위한 증가 값을 나타내는 수정가능하지 않은 필드 (위의 자동 옵션을 본다).

보고서 보여주기 - 그것을 만들때 엑셀 보고서는 자동으로 검토를 위해 열린다.

출력 포맷 - 출력 유형을 정의한다. 그것은 이들 옵션들을 포함한다:

XLS - 기존 엑셀 포맷의 파일 유형으로 출력을 보낸다.

XLSX - 최신 엑셀 포맷의 파일 유형으로 출력을 보낸다.

CSV - 일반 텍스트 콤마로 구분된 값 (CSV) 파일로 출력을 보낸다. CSV 옆의 상자에서 다른 구분 문자를 선택할 수 있다. 이 상자는 CSV 옵션이 선택될때 활성화된다; 그것은 CSV 파일로 보낼때 사용할, 구분 기호를 결정하거나 문자를 구분한다. 기본값은 콤마 문자이다.

헤더 정보 - 측정 루틴의 헤더 데이타가 출력 파일에 작성되는 방법을 결정한다.

측정 루틴 - 측정 루틴명은 출력 파일에 포함된다.

짧은 - 파일명은 단축된 포맷이고 (전체 경로가 아닌) 파일명만을 보여준다.

전체 - 파일명이 전체 경로를 포함한다.

부품명 - 부품명이 출력 파일에 포함된다.

개정 번호 - 개정번호가 출력 파일에 포함된다.

일련 번호 - 일련 번호가 출력 파일에 포함된다.

통계 수 - 처리 또는 실행의 수가 출력파일에 포함된다.

날짜와 시간 - 날짜와 시간이 출력 파일에 나타날지 그리고 어떤 포맷으로 나타날지 결정한다. 그것은 다음의 옵션이 있다:

없음 - 날짜와 시간은 출력 파일에 포함되지 않는다.

시스템 - 컴퓨터의 현재 포맷에 따라 날짜와 시간 형식을 지정한다. 이것은 기본 값이다.

24 시간 - 24 시간 포맷에 따라 날짜와 시간 형식을 지정한다.

행 & 열 시작 - 측정 데이타가 출력에 어떻게 나타날지를 결정한다.

헤더 행 그리고 열 - 헤더 정보를 나타내고자하는 시작 위치를 정의한다. 예를들어, 2 와 2의 값은 그것이 아래로 두번째 행과 오른쪽의 두번째 열에서 시작한다는것을 의미한다.

데이타 행 그리고 열 - 측정하고자하는 시작 위치를 정의한다. 예를들어, 9 와 2의 값은 그것이 아홉번째 행과 두번째 열에서 시작한다는것을 의미한다.

필드 정보 - 그것을 저장할때 정보의 포맷 방법을 결정한다.

단위 - 각 측정에 의해 사용되는 측정 단위가 보내기에 포함될지의 여부를 결정한다. 예를들어, 각도 측정은 degrees(도) 의 DEG 를 보여주고, 크기 측정은 밀리미터의 MM 또는 인치의 IN 을 보여준다.

레이블 - 레이블이 출력의 데이타 필드 옆에 나타날지의 여부를 결정한다. 표시되면, 다음의 옵션은 활성화된다:

한번 - 필드 레이블은 제목 정보 다음에 한번 나타나고 모든 측정의 앞에 보여진다.

언제나 - 필드 레이블은 각 측정 앞에 나타난다.

상세한 - 언제나를 표시하면, 이 표시란은 활성화된다. 모든 필드 레이블이 보고서에 나타나기 원하면 이 표시란을 선택한다.

이 표시란이 선택되면 나타나는 레이블은 다음과 같다: DIMENSION, DESCRIPTION, FEATURE, AXIS, SEGMENT, NOMINALS, MEAS, +TOL, -TOL, BONUS, DEV, OUTTOL, DEVANG, 데이타 이동 효과, 사용되지 않은 영역, X 이동, Y 이동, Z 이동, X 회전, Y 회전, 그리고 Z 회전.

표시란이 선택되지 않으면, 이들 레이블만이 나타난다: DIMENSION, DESCRIPTION, AXIS, NOMINALS, MEAS, +TOL, -TOL, DEV, 그리고 OUTTOL.

빈 삭제 - 빈 필드를 보고서에서 삭제한다.

로 데이타 저장 - 행이나 열로 보고서를 나타낼 방법을 결정한다.

행 - 측정은 수평으로 배치된다.

열 - 측정이 수직으로 배치된다.

데이타 필터 - 데이타가 출력 보고서에서 필터되는 방법을 결정한다.

보고서 FCF 측정 - PC-DMIS 는 Excel 파일에 특성 컨트롤 프레임 명령을 전달한다. "도형 공차 사용"장을 참조한다.

STATS/ON 과 STATS/OFF 사이의 보고서 측정 - 이 표시란을 선택하면, 반드시 측정 (또는 특성 컨트롤 프레임 측정) 명령을 측정 루틴의 STATS/ON 과 STATS/OFF 명령 사이에 포함해야 한다; 그렇지않으면, 데이타는 Excel 파일에 보내지지 않는다. 이 표시란을 선택취소하면, 모든 측정 명령은 Excel 파일에 보내진다. "통계상의 데이타 기록" 장을 본다. 다음의 옵션이 활성화된다:

보고서 TRACEFIELD - TRACEFIELD 명령이 STATS/ON 과 STATS/OFF 명령내에 있으면, PC-DMIS 는 Excel 보고서에서 TRACEFIELD 명령의 데이타를 포함한다. 상세 정보는, "기록 필드 사용" 장을 참조한다.

COMMENT 를 보고 - PC-DMIS는 Excel 보고서의 주석을 포함하는지의 여부를 결정한다. 그것은 다음의 옵션이 있다:

없음 - PC-DMIS 는 Excel 보고서에 주석을 보내지 않는다.

REPT - PC-DMIS는 보고서 주석 (COMMENT/REPT 명령) 만을 Excel 보고서로 보냅니다.

보고서 보여주기 - PC-DMIS는 모든 보고서 주석 (COMMENT/REPT 명령) 뿐만 아니라 Excel 보고서에 표시된 보고서에 보여주기 표시란이 있는 주석을 보낸다.

주석에 대한 정보는, "보고서 명령 삽입" 장에서 "프로그래머 주석 삽입" 을 참조한다.

측정 출력 따르기 - PC-DMIS 는 데이타를 필터한다 그래서 엑셀 보고서가 그들을 출력이 이 목록에서 선택한것과 일치하도록 설정한 측정만을 포함하게 한다:

예를들어, 보고서 를 선택하고, OUTPUT=STATS 로 위치 측정을 설정했다면, 그것은 Excel 보고서에 포함되지 않는다.

측정 출력에 관한 더 많은 정보는, 이들 제목을 본다:

생략된 항목을 보고 - PC-DMIS 는 운영자가 실행 중에 생략한 항목을 처리하고 그들을 보고서에 포함한다. 이 표시란을 지우면, PC-DMIS 는 생략된 항목을 무시한다. 운영자가 수동으로 그들을 생략하거나 또는 "오류의 경우" 명령이 그들을 생략하라고 PC-DMIS 에 명령하면 명령이 생략된다는것을 유의한다. 생략 에 대한 상세 정보는, "실행 대화상자 사용" 을 본다. "오류의 경우" 분기에 대한 정보는, "오류의 경우 분기" 를 본다.

최소/최대 값 보고 - 측정을 만드는 지점에서 최대와 최소 편차 값을 보여준다. 측정의 최대최소를 보고할 수 있더라도, 그것은 라인 프로파일과 표면 프로파일 측정을 위해서만 타당하다. 이 예의 경우, "선호 설정" 단락에서 "매개변수 설정: 측정 탭" 항목을 본다.

데이타 포맷 - 출력 보고서가 데이타를 보여주는 방법을 결정한다:

측정간에 공백을 삽입 - 각 측정 후 공백 행 또는 열을 삽입한다.

공백 대신 '0' 을 삽입 - 공백 데이타를 위한 '0 '(영) 을 삽입한다.

기본값 - 이 대화상자의 설정을 저장하는 "기본" 파일 (ExcelDefaults.p2xfile)을 만든다. 이 버튼을 클릭할때, PC-DMIS는 메시지를 보여주지 않고 "기본" 파일의 내용을 자동으로 업데이트한다.

PC-DMIS는 이들 경우에 기본 파일을 사용한다:

PC-DMIS는 ExcelDefaults.p2xfile을 여기에 저장한다:C:\ProgramData\Hexagon\PC-DMIS\2022.1\. 텍스트 편집기로 이 파일을 볼 수 있다.
