PC-DMIS 2020 R2는 도형 공차 명령이 도입되었다. 이 명령은 이전 버전에서 제공한 XactMeasure 명령을 대체한다. PC-DMIS 2020 R2 이전 버전에서, 측정 루틴을 열 때, XactMeasure 공차가 더 이상 존재하지 않으며 PC-DMIS는 특성 제어 프레임 (FCF) 명령을 동등한 도형 공차 명령으로 변경하려고한다.
변경하기 전에, 이 버전의 PC-DMIS에서 루틴을 열면, 소프트웨어가 다음 폴더에 측정 루틴의 백업을 생성한다:
C:\Users\Public\Documents\Hexagon\PC-DMIS\2022.1\MigrationBackup
이 백업 위치에서 이 루틴을 절대로 열지 않는다. 백업된 루틴을 사용하기위해, 먼저 다른 폴더에 복사한다.
변경은 대부분 자동이지만, 일부 경우에는, 필요에 따라 변경을 사용자 정의해야 할 수 있다. 변경 방법을 제어하기위해 일부 옵션을 사용할 수 있다. 이전 버전에서 PC-DMIS 측정 루틴을 변경하기위해 다음의 작업흐름을 제안한다:
측정 루틴에 있는 모든 특성의 이론상의 값이 올바른지 확인한다.
이전 측정 루틴을 안전한 장소에 백업하고 그것들을 2020 R2 이상으로 열지 않는다.
실험하고자하는 폴더에 백업 측정 루틴을 복사한다.
이 버전의 PC-DMIS에서 측정 루틴의 실험 사본을 연다.
변경 결과를 주의 깊게 검사한다. 변경이 원하는대로 작동하고 새로운 측정 값이 필요에 맞는지 확인한다.
드문 경우이지만, 일부 장소에서 변경이 작동하지 않을 수도 있다. 이 경우에, 명령을 업데이트하기위해 프로그램에서 해당 위치를 수동으로 수정한다.
드문 경우이지만, 변경된 수학 유형은 많은 장소에서 작동하지 않을 수도 있다. 이 경우, 변경 옵션을 조정하고 백업 측정 루틴에서 새 복사본을 만든 다음 실험 폴더에 복사한다. 그런 다음 이 버전으로 이들 새 사본을 연다.
모든 측정 루틴이 작동할 때까지 이 작업 흐름을 반복한다.

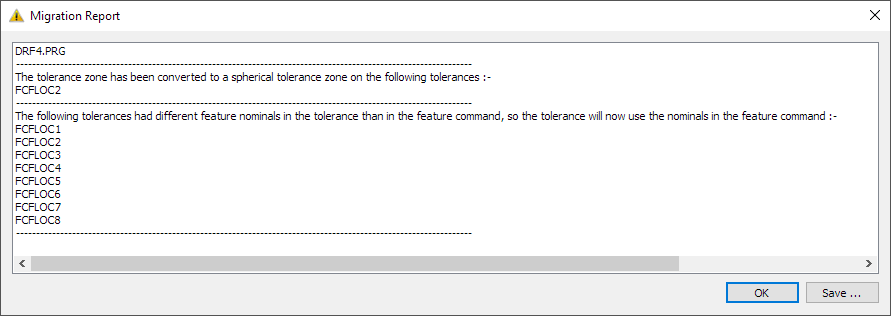

변경 중에 PC-DMIS에 문제가 발생하면 변경 도구는 변경 보고서 대화 상자에서 보고서를 만든다. 변경 보고서는 다음과 같다:
대부분의 변경 보고서는 위의 이미지의 예보다 훨씬 간단하다. 위의 이미지에서, 보고서는 두가지 주요 정보를 전달한다.
PC-DMIS는 공차 영역을 구형 공차 영역으로 변경했다. 이것은 아래의 "구의 비정상 공차 영역 모양"에서 설명되어있다.
PC-DMIS는 사용자정의 이론상의 값으로 여러 공차 값을 제거했다. 이것은 아래의 "사용자 정의 이론상의 값"에 설명되어있다.
도형 공차 명령은 몇가지 측면에서 XactMeasure 명령과 다르게 작동한다. 그러한 차이점 중 일부는 변경 중에 특히 분명해진다:
XactMeasure 명령은 동심도 대 동축도에 대해 별도의 시각적 기호가있는 별도의 측정이 있었다. 이것은 다음과 같은 문제가 발생하게 했다:
ASME Y14.5는 동심도와 동축도를 구분하지 않는다. 이러한 모든 공차는 동심원이다.
ISO 1101은 동심도 및 동축도에 대해 동일한 동심도 기호를 사용한다.
동축도에 대한 XactMeasure 기호는 표준이 아니다.
동심도 기호의 의미는 고려된 특성의 유형을 아는 경우 ASME 또는 ISO에 대해 분명하게 이해할 수 있다. 이것은 동심도와 동축도를 위해 별도의 측정을 수행할 필요가 없음을 의미한다.
따라서, 모든 XactMeasure 동축도 및 동심도 측정은 동심도 기호를 사용하여 도형 공차 명령으로 변경된다.
어떤 경우에는, XactMeasure 명령은 고려된 특성 및/또는 데이타 특성이 잘못된 이론상의 값을 가질 수 있도록 한다. 이들은 직각도, 평행도, 대칭, 동심도, 동축도, 원형 흔들림 및 총 흔들림에 있었다. 이들 경우는 XactMeasure 명령이 고려된 특성과 데이타 특성 간의 올바른 이론상의 관계를 알고 있다고 가정하는 "암묵적 이론상의 값"으로 간주될 수 있다. 도형 공차 명령은 이 가정을 하지 않는다. 모든 특성은 올바른 이론상의 값이 있어야한다. 변경 후 특성이 잘못된 이론상의 값을 가지고 있고 도형 공차 명령이 사용자가 잘못된 이론상의 값이 있다고 감지할 수 있는 경우, 도형 공차 명령은 오류를 생성한다.
예를 들어, 평면의 고려된 특성 및 평면 데이타가 있는 직각도 공차가 있다고 가정한다. 고려된 평면과 데이타 평면 사이의 이론상의 각도는 89.3 °이다. XactMeasure는 이론상의 각도가 실제로 90 °라고 가정하고 해당 가정을 사용하여 측정된 값을 생성할 것이다.
도형 공차 명령은 모든 특성에 올바른 이론상의 값이 있어야한다. 그것은 액면 그대로 89.3° 이론상의 각도를 사용한다는 의미이다. 직각도 공차는 변경 후 오류 메시지를 만들고, 서로 이론상의 직각이 아닌 특성에 대해 직각도 공차를 갖는 것은 의미가 없다고 말한다.
그 메시지는 89.3 ° 이론상의 각도가 올바른지 여부를 결정해야 함을 의미한다.
89.3 °가 정확하고 그것이 이미지 (또는 CAD 파일)과 일치하면, 즉, 이미지 (또는 CAD 파일)이 잘못되어 수정해야함을 의미하며, 서로 이론상의 직각이 아닌 특성에 대해 직각도 공차를 갖는 것은 의미가 없기 때문이다.
89.3 °가 부정확하고 이미지 (또는 CAD 파일)와 일치하지 않으면, 이것은 특성의 이론상의 값이 잘못되었으므로 그것들을 수정해야함을 의미한다.
각도와 위치에 대해, XactMeasure 명령은 고려된 특성의 이론상의 값을 사용자 정의할 수 있도록 한다. 각도는 특성과 기본 데이타 사이에 이론상의 각도를 입력할 수 있도록한다. 위치는 특성의 특성의 XYZ 중심과 특성의 이론상의 크기를 입력할 수 있도록 한다. 돌이켜 보면, 사용자가 나쁜 공칭값이 있는 특성을 가질 수 있도록 하기 때문에 그 기능을 추가해서는 안됐었다. 도형 공차 명령은 모든 특성에 올바른 이론상의 값이 있어야하며, 특성 이론상의 값을 사용자 정의 할 수 없도록 한다. 변경 후, PC-DMIS는 사용자 정의된 이론상의 값을 제거하고 특성 이론상의 값을 사용한다. 특성 이론상의 값을 사용자 정의한 경우, 변경 중에 이것을 감지하고 변경 보고서에 경고 메시지를 보여준다.
도형 공차 명령은 슬롯 및 홈 데이타 특성을 허용하고 표면 데이타가 없는 2D 폭 특성으로 해석한다. 상세 정보는, 데이타 슬롯 및 홈 을 참조한다. 반대로, XactMeasure 명령은 표면 데이타가 없는 2D 원 특성과 같은 슬롯 및 홈 데이타 특성을 처리했다. 이것으로 인해 표준을 준수하는 방식으로 XactMeasure를 사용하기가 더 어려워졌다.
슬롯 또는 홈 특성이 있는 루틴을 데이타로 변경하는 경우, PC-DMIS가 데이타 특성을 해석하는 방식이 변경되었기 때문에 공차의 측정 값이 변경될 수 있다.
데이타 슬롯과 홈에 주의한다.
특성의 형태가 매우 좋다는 것을 이미 알고 있는 경우에만 그것들을 사용해야한다. 제조된 양식 오류가 심각할 수 있다고 생각되면 slot 또는 notch 명령을 사용하지 않는다. 대신, 특성 둘레의 스캔을 측정한 다음 선 프로파일 공차로 특성의 형태, 방향 및 위치를 허용한다.
특성을 슬롯이나 홈 대신 데이타로 참조해야하는 경우, 구성된 2D 또는 3D 너비 (표면 데이타와 함께)를 사용한다.
"PC-DMIS가 데이타를 해결하고 사용하는 방법"에서 설명된 것과 같이, XactMeasure 명령은 레벨, 회전 및 원점과 같은 데이타 참조 프레임을 해결하기위해 PC-DMIS 정렬 개념을 사용했다. 반대로, 데이타 참조 프레임을 해결하기위해 도형 공차 명령은 게이지 개념을 사용한다. 이것은 PC-DMIS가 레벨 회전 원점 프레임 워크에 맞지 않는 비정상적인 데이타 참조 프레임을 해결할 수 있도록 한다. 또한 레벨-회전-원점 프레임 해당 문제의 표준과 불완전한 일치인 경우 표준 준수가 더 쉬워지도록 한다.
때때로, XactMeasure 명령이 도형 공차 명령과 다른 결과를 제공 한 이유를 이해할 수 있도록 결과의 차이점을 알고 있어야한다.
다음은 몇가지 예이다:
자주 본 데이타 참조 프레임이 기본 데이타 평면이다, 2차 데이타 원이 다음에 오고 3차 데이타 원이 다음에 온다. 다음은 기본 데이타 평면이 A이고 2차 데이타 원이 D이고 3차 데이타 원이 E 인 사양의 그림이다.
XactMeasure는 먼저 기본 데이타 평면과 평준화된다. 그런 다음 2차 데이타 원에 원점을 설정한다. 마지막으로, 2차 및 3차 원 사이의 선을 향해 회전한다. 최소 제곱 수학을 사용하는 XactMeasure 작동의 그림은 다음과 같다:
ASME가 있고 데이타 수정자가 없는(또는 3차 데이타에 [DF] 수정자가 있는 ISO가 있는) 도형 공차 명령은 약간 다른 데이타 참조 프레임을 얻는다. 기본 데이타 평면이 먼저 장착된다. 이것은 기본 데이타 평면 모의 실험 장치와 평면 불변을 산출한다. 다음으로 2차 데이타 원은 기본 데이타 평면에 장착된다. 이것은 2차 데이타 원통 모의 실험 장치와 회전 불변을 산출한다. 마지막으로, 3차 데이타 원은 장착되고, 우선 순위가 높은 데이타에 위치하고 방향이 지정된다.
3차 데이타 원은 2차 데이타 원에서 떨어진 이론상의 거리이다. 그것은 특성이 모두 최소 제곱 수학을 사용하고 도형 공차 데이타 수학 옵션이 LSQ 인 경우라도, 데이타 참조 프레임 회전 각도는 XactMeasure와 다르다는 것을 의미한다.
다음은 약간 다른 회전 각도를 보여주는 데이타 수정자가 없는 ASME 도형 공차 명령 작동 (또는 ISO가 3차 [DF] 수정자를 사용하는 경우)에 대한 설명이다:
사양이 ASME이고 3차 데이타에 이동 수정자가 있거나 사양이 ISO이고 [DF] 수정자가 없는 경우, 2차 데이타와 3차 데이타 사이의 거리가 잠금 해제된다. 즉, 모든 특성이 최소 제곱 수학을 사용하고 도형 공차 명령 수학 옵션이 LSQ 일 때 XactMeasure 및 도형 공차 명령이 동일한 데이타 참조 프레임을 얻는다.
자주 보는 또다른 데이타 참조 프레임이 기본 데이타 평면이다, 2차 데이타 원이 다음에 오고 3차 데이타 너비가 다음에 온다. 다음은 기본 데이타 평면이 A이고 2차 데이타 원이 D이고 3차 데이타 너비가 E 인 사양의 그림이다.
XactMeasure는 먼저 기본 데이타 평면과 평준화 한 다음 2차 데이타 원에서 원점을 설정하고 마지막으로 3차 너비의 MEAS 벡터를 3차 너비의 THEO 벡터를 향해 회전한다. 최소 제곱 수학을 사용하는 XactMeasure 작동의 그림은 다음과 같다:
ASME가 있고 데이타 수정자가 없는(또는 3차 데이타에 [DF] 수정자가 있는 ISO가 있는) 도형 공차 명령은 약간 다른 데이타 참조 프레임을 얻는다. 기본 데이타 평면이 먼저 장착된다. 이것은 기본 데이타 평면 모의 실험 장치와 평면 불변을 산출한다. 다음으로 2차 데이타 원은 기본 데이타 평면에 장착된다. 이것은 2차 데이타 원통 모의 실험 장치와 회전 불변을 산출한다. 마지막으로, 3차 데이타 너비는 장착되고, 우선 순위가 높은 데이타에 위치하고 방향이 지정된다.
3차 데이타 폭 중심 평면은 2차 데이타 원과 동일 평면 상에 있다. 그것은 특성이 모두 최소 제곱 수학을 사용하고 도형 공차 데이타 수학 옵션이 LSQ 인 경우라도, 데이타 참조 프레임 회전 각도는 XactMeasure와 다르다는 것을 의미한다.
다음은 약간 다른 회전 각도를 보여주는 데이타 수정자가 없는(또는 ISO가 3차 [DF] 수정자를 사용하는 경우) ASME 도형 공차 명령 작동에 대한 설명이다:
사양이 ASME이고 3차 데이타에 이동 수정자가 있거나 사양이 ISO이고 [DF] 수정자가 없는 경우, 2차 데이타과 3차 데이타 사이의 수직 거리가 잠금 해제된다. 즉, 모든 특성이 최소 제곱 수학을 사용하고 도형 공차 명령 수학 옵션이 LSQ 일 때 XactMeasure 및 도형 공차 명령이 동일한 데이타 참조 프레임을 얻는다.
이들 예는 3차 데이타에 변환 수정자가 없는 경우, XactMeasure (또는 레거시) 측정을 사용하여 ASME 표준을 따르기가 어려운 데이타 참조 프레임을 보여준다. 다시 말해, 레벨 회전 원점 개념은 XactMeasure를 사용하기 어렵게 만들었다. 이들의 경우에서, 표면 데이타에 3차 데이타를 신중하게 최적 맞춤을 해야하며, 더 높은 우선 순위 데이타에 대한 올바른 이론상의 거리와 방향을 유지해야한다. 이 과정은 대부분의 사용자에게 어렵다.
이들 두 예는 XactMeasure 데이타 참조 프레임을 변경된 도형 공차 명령 데이타 참조 프레임과 비교할 때 발생할 수 있는 문제의 특징이다. 변경 중에 이런 종류의 문제점이 있는 경우, XactMeasure 작동 또는 도형 공차 작동이 응용프로그램에 올바른지 결정해야한다:
XactMeasure 작동이 올바르면, 변환 수정자 또는 다른 변경이 필요하기 때문에 이미지가 무언가 잘못되었음을 의미한다. 그 경우, 변환 수정자 또는 변경이 필요한 항목을 갖기위해 이미지를 변경하고 도형 공차 명령을 조정하도록 제안한다.
반면에, 도형 공차 명령은 정확하지만 XactMeasure 작동이 올바르지 않은 경우, 그것은 XactMeasure가 표준 해석에 대한 책임을지지 않기 때문에, 선택한 표준에 대해 XactMeasure 명령을 잘못 사용했음을 의미한다. 이것은 도형 공차에 대한 대부분의 계산 단계에 대한 표준 해석을 담당하는 도형 공차 명령과 대조된다. 상세 정보는, 이 장의 "도형 공차 및 특성 제어 프레임 소개" 및 "도형 공차에 대한 측정 루틴 구성" 을 참조한다.
투영된 공차 영역은 자동 원통에서만 허용된다. 이것은 투영된 공차 영역이 원통의 이론상의 끝면(단면)에서 시작해야하기 때문이다. 측정된 원통 및 구성된 원통은 일반적으로 이론상의 시작점을 이론상의 끝면에 배치하지 않는다. 특성에 투영된 공차 영역이 있고 해당 특성이 자동 원통이 아닌 경우, 해당 특성 유형을 자동 원통으로 변경해야한다. 그렇지 않은 경우, 변경 보고서는 투영된 공차 영역이 자동 원통에서만 허용된다고 하며, 도형 공차 명령은 특성 유형이 잘못되었다는 오류 메시지를 준다.
3개의 방향 공차는 직각도, 평행도 및 각도이다. ASME Y14.5 표준은 데이타에 물질 수정자가 있을 때 이들 방향 공차를 정의하지 않는다. ISO 1101 표준 그룹은 물질 수정자가 있는 데이타의 방향 공차에 대해서도 불완전하다. 따라서, 도형 공차 명령은 방향 공차에 데이타 물질 수정자를 허용하지 않는다. XactMeasure의 방향 공차 데이타에 물질 수정자가 있는 경우, 변경 중에, 데이타의 물질 수정자가 제거되었다는 경고가 변경 보고서에 나타난다.
XactMeasure 명령은 데이타가 없는 프로파일 공차가 OPTIMIZED_FIT 수학 유형을 갖도록 허용했다. 이 수학 유형은 도형 공차 명령의 새로운 최소-최대 공차 영역 수학 유형으로 개선 및 대체되었다. 따라서, OPTIMIZED_FIT 수학 유형은 최소-최대 공차 영역 수학 유형 (DEFAULT 수학 유형)으로 변경된다. 변경 보고서는 또한 공차 영역 수학 유형이 DEFAULT로 변경되었음을 알려준다.
구 및 표면이 없는 3D 점의 위치 공차의 경우, XactMeasure 명령은 이들 영역을 허용했다: 직경, 방사형 호, 수직에서 방사형 불행하게도, 직경 영역에서 XactMeasure는 직경 영역의 방향을 지정할 수 없도록 했다. 한편, 도형 공차 명령은 구와 표면이 없는 3D 점에서 방사형 호 또는 수직에서 방사형 영역을 지원하지 않는다. 이들의 경우, 도형 공차 명령으로 변경 한 후, 공차 영역이 구 영역 모양으로 변환되고 변경 보고서에 해당 메시지가 보여진다.
XactMeasure는 도형 공차 명령이 지원하지 않는 일부 특성 유형을 지원했다. 이것은 도형 공차 명령이 모든 특성 유형을 최적의 방식으로 처리하려하기 때문이다. 특성 유형이 공차에서 실제로 의미가 없는 경우, 그것은 허용되지 않는다. 반대로, XactMeasure는 동일한 특성 유형을 모두 동일 방식으로 처리했다. 예를 들어, XactMeasure는 그것들은 기본적으로 다르고 다르게 처리되어야하지만 표면 점과 교차점을 동일한 방식으로 처리했다. 지원되지 않는 특성 유형에 대한 XactMeasure 공차가 있는 경우,변경 후, 도형 공차 명령은 해당 특성이 지원되지 않는다는 오류 메시지를 보여준다.
도형 공차 대화 상자는 공차 유형에 맞는 특성만을 허용한다. 지원되지 않는 특성이 하나 이상 있는 도형 공차에서 대화 상자를 열면, 이러한 특성은 도형 공차 명령에서 제거된다. 이 시점에서, 공차 유형에 맞는 특성을 다시 추가할 수 있다.
때때로, ASME Y14.5를 참조하는 인쇄는 평면에서의 위치를 지정한다. 그러나, 이것은 표준에 따라 허용되지 않는다. 변경 후, 위치 공차는 실패하고 오류 메시지를 보여준다. 이를 해결하기위해, 그것이 ASME Y14.5에 따라 허용되기 때문에 위치 공차를 프로파일 공차로 변경해야한다. 이 프로파일 공차를 나타내기 위해 새 도형 공차를 만들고 오류를 일으킨 위치 공차를 삭제하는 것이 좋다.
XactMeasure는 ISO 데이타에서 물질 경계 크기를 지정할 수 있도록 한다. 불행히도, ISO 2692 : 2014는 그것을 허용하지 않는다. 도형 공차 명령으로 변경 한 후, PC-DMIS는 모든 ISO 도형 공차에서 지정된 물질 경계 크기를 제거한다. 그런 다음 변경 보고서는 이 제거를 나타내는 경고를 보여준다.
XactMeasure 원형 흔들림 공차 명령은 토글이 있어서 원의 "축" 또는 "방사형" 공차 영역 중에서 선택할 수 있다. "축"토글은 평면 표면에서 측정된 원을 위한 것이다. "방사형"토글은 정상적으로 측정된 원을 위한 것이다.
이들 두 영역 유형 중에서 선택하는 옵션은 동형 공차 명령에 없다. 이것은 PC-DMIS 가 더 이상 평면을 측정하기 위해 원을 사용하지 않기 때문이다. 즉, 모든 원형 특성은 원형 흔들림을 위한 방사형 영역이 있음을 의미한다. XactMeasure 명령에 원의 축 영역이 있는 경우, 변경 보고서에 경고를 보여주고 원의 축 영역이 방사형으로 변환되었음을 알린다.
축 영역이 필요한 경우, 특성을 원형 점 분포가 있는 평면으로 변경할 수 있다. 이것을 수행하는 한가지 방법은 조정 평면 원 스캔 방법과 함께 자동 평면을 사용하는 것이다.
XactMeasure는 불규칙한 특성의 위치를 계산할 수 있다. 소위 "경계" 방법이라는 것으로 이것을 수행했다. 도형 공차 명령은 이 방법을 지원하지 않는다; 대신 프로파일 공차를 사용해야한다. PC-DMIS는 경계 방법 위치 공차가 있는 XactMeasure 명령을 선의 프로파일로 변경한다. 이 경우, 변경 보고서의 경고는 이 변경을 알린다.
ASME Y14.5에서의 XactMeasure 대칭 및 동심도 공차는 AXIS 옵션으로 변경된다. 이것은 변경된 결과가 XactMeasure 작동과 더 비슷해진다. MEDIAN_POINTS 옵션을 선호하는 경우, 대칭 및 동심도 공차를 적절히 수정할 수 있다.
한가지 예외가 있다: 하나 또는 두 세트의 XactMeasure 대칭이 XactMeasure 작동에 더 가까운 작동이므로 MEDIAN_POINTS로 변경된다.
XactMeasure를 사용해서, 고려된 특성에 적합하지 않은 평면 영역 방향을 설정할 수 있다. 이러한 영역 방향 벡터는 항상 특성의 이론상의 축 벡터에 수직이어야하지만, XactMeasure는 이것을 실행하지 않았다.
반대로, 도형 공차 명령은 직각도를 적용한다. XactMeasure 평면 영역 방향이 이론상의 축 벡터와 수직이 아닌 경우, 변경은 수직인 방향을 선택하고 변경 보고서에 그것이 선택한 영역 방향을 확인하라는경고 메시지를 보여준다.
일부 경우에, 변경 후 도형 공차 명령에 오류가 있을 수 있다. 이들은 변경 보고서 및 변경된 도형 공차 명령에 나타난다. 이 메시지에 대한 도움말은, "오류 메시지 및 경고 문제 해결" 을 참조한다.
"표면 데이타 유무에 따른 특성 유형"에서 볼 수 있듯이, 구성된 최적 맞춤 선은 도형 공차 명령에서 정의된 해석을 갖는다. 구체적으로, BFRE (최적 맞춤 재보정) 구성 라인은 표면 라인이고, 2D 구성 BF(자동 맞춤) 라인은 표면 라인이다. 반면에, 3D로 구성된 BF 선은 표면이 없는 축이다 (표면에서 측정 된 점으로 구성되지 않는 한).
XactMeasure는 구성 라인을 처리하는 방법에 일관성이 없었다. 어떤 경우에는, 3D 구성 BF 선을 축으로 처리하고 다른 경우에는 표면 선으로 처리했다. XactMeasure가 3D 구성 BF 선을 표면 선으로 처리한 경우, 도형 공차 명령은 BF 선을 다르게 (표면 없는 축으로) 처리한다.
이 경우, 도형 공차 명령이 선 특성이 표면 선이라는것을 알도록 3D 구성 BF 선을 2D 선으로 변경할 수 있다.
데이타 참조 프레임이 평면, 선 및 점으로 나타나고 선은 3D 구성 BF 선이라고 가정한다.
XactMeasure에서, 선은 표면 선으로 처리되었다 (최대 2개의 제한된 변수를 제어).
도형 공차 명령에서, 선은 표면이 없는 축으로 처리된다 (최대 4개의 제한된 변수를 제어).
이 시나리오에서는 3D 구성 BF 라인의 이론상의 벡터가 기본 데이타 평면에 평행하지 않은 것이 일반적이다. 평면 축 데이타 참조 프레임은 평면과 축이 평행하거나 수직이 아닐 때 6 개의 제한된 변수를 모두 제어한다, 이것이 도형 공차 명령이 수행하는 작업이다. 그 결과 도형 공차 명령이 3차 데이타에서 다음 오류를 생성한다:
"데이타는 제한된 변수를 제한하지 않기 때문에 유효하지 않다."
이 경우, 해결책은 도형 공차 명령에 2차 데이타 선이 표면 선임을 알리는 것이다. (a) 2차 데이타 선을 BFRE 선으로 변경하거나 (b) 2차 데이타 선을 2D로 변경해서 이것을 수행할 수 있다.
모든 구성 BFRE 라인은 표면 라인이다. 그러나, 3D 구성 BFRE 선은 CAD 모델로 루틴을 프로그램할 때도, 이론상의 작업 평면이 이미지와 정렬되지 않는 경우가 자주 있기 때문에 제대로 사용하기가 다소 어렵다. 이것은 3D 구성 BFRE 선을 2차 데이타로 사용할 때 특히 문제가된다. 이들 선의 THEO 선 벡터가 기본 데이타 평면과 평행하지 않은 것이 일반적이다. 이것은 선의 이론상의 작업 평면이 기본 데이타 평면과 평행하지 않고, 기본 데이타 평면은 보조 데이타 선의 작업 평면을 제한하지 않는다. 결과는 다음 오류 메시지이다:
"데이타 특성 <특성 이름>은 2D이다. 작업 평면을 제한하기위해 우선 순위가 높은 데이타가 필요하다."
이러한 경우, 가장 간단한 해법은 선의 이론상의 작업 평면이 기본 데이타 평면과 평행하도록 3D 구성 BFRE 선을 2D 구성 BFRE 선으로 변경하는 것이다.
비교적 일반적인 데이타 참조 프레임은 1차 데이타 평면, 2차 데이타 원 및 3차 데이타 슬롯으로 구성된다. 다른 변형이 있다: 2차 데이타는 원통일 수 있고 3차 데이타는 홈, 중간 평면, 중간선, 중간점, 1D 너비, 2D 너비 또는 3D 너비일 수 있다. 이 모든 경우에, 대부분의 경우, 데이타 참조 프레임의 기능적 의도는 원에서 슬롯까지의 벡터가 평면 내 회전을 결정한다는 것이다.
ISO 데이타 참조 프레임의 경우, 수정자가 없이 이 기능적 의도가 충족되지 않는다. 대신, 슬롯 자체의 방향이 평면 내 회전을 결정한다. 기능적으로 부정확한 것 외에도, 슬롯 방향은 매우 짧기 때문에 종종 불안정한 경우가 많다. [DF] 수정자는 문제를 수정하고 원에서 슬롯까지의 벡터가 평면 내 회전을 결정할 수 있도록 한다. 상세 정보는, "Modifiers_for_Datums"를 참조한다.
PC-DMIS가 이들 데이타 참조 프레임을 XactMeasure에서 도형 공차 명령으로 변경할 때 변경 보고서에 경고를 추가하여 [DF] 수정자가 바람직할 수 있음을 시사한다. 그런 다음 변경된 도형 공차 명령을 검토하여 [DF] 수정자가 필요한지 확인하도록 요청한다.
ISO 데이타 참조 프레임에서, 중간점 또는 1D 너비 특성이 데이타로 사용되는 경우, [DF] 수정자 없이 데이타 참조 프레임을 제한하기에 데이타가 충분하지 않다. 따라서, 중간점 및 1D 너비 데이타는 [DF] 수정자를 갖도록 변경되고 변경 보고서는 사용자에게 이 사실을 알린다.
XactMeasure는 동시 공차를 처리하기위해 동시 계산 명령을 사용했다. 그것에 속한 XactMeasure 명령을 표시 해제해서 개별 XactMeasure 명령이 실행되지 않고 보고도 수행하지 않았다. 대신, 동시 계산 명령이 실행된 경우, 모든 공차는 동시에 계산되고 보고되었다.
도형 공차 명령은 동시 공차를 처리하기위해 새로운 동시 공차 명령을 사용한다. 도형 공차 명령이 표시되어 있으므로, 그들은 별도로 실행하고보고한다. 그러나, 계산은 실제로 동시에 이루어진다. 이 새로운 스타일은 이해하기 더 쉽고 가변형 보고서를 허용하는 동시에 결과의 동시 계산을 저장한다.
변경 중에 PC-DMIS는 XactMeasure 명령을 도형 공차 명령으로 변경한다. 또한 Simultaneous Evaluation 명령을 Simultaneous Tolerance 명령으로 변경하고 도형 공차 명령이 실행되도록 표시된다. 상세 정보는, "동시 공차" 를 참조한다.
선 공차의 프로파일 세트가 동시 계산 명령의 일부이고 선 공차의 프로파일이 데이타를 참조하지 않는 경우, 표면 프로파일로 변경된다. 이것은 (표준 준수 관점에서) 선 공차의 프로파일을 동시에 계산하는 것이 합리적이지 않기 때문이다. 변경 보고서는 변경이 일어나면 이를 알린다. 상세 정보는, "선 프로파일" 및 "동시 공차"를 참조한다.
PC-DMIS가 도형 공차 명령으로 변경할 수 있는 XactMeasure 측정의 출력에는 여러 유형이 있다. 이들 출력은 통계 출력, XactMeasure 측정의 표현식, Excel 출력, 기본 스크립트, 자동화 및 보고서 수정이다.
이들 출력 중 일부는 통계, 표현식, Excel 출력 및 보고서 수정과 같이 대부분 변경 후에 작동한다. 도형 공차 명령은 XactMeasure보다 더 많은 출력 기능이 있으므로 변경 후 이들 출력을 사용하는 방법을 늘릴 수 있다. 기능 업그레이드로 인해, 이들 모든 출력이 변경 후 정확히 동일한 방식으로 작동하는 것은 아니다. 변경이 제대로 작동하는지 측정 루틴을 확인하도록 한다.
기본 스크립트 및 자동화는 대부분 변경 후에 작동하지 않는다. 이것은 그들이 작동하는 명령의 내부 작동에 의존하기 때문이다. 내부의 도형 공차 명령은 XactMeasure 명령과 거의 완전히 다르다. 이것은 도형 공차 명령에 대해 대부분의 기본 스크립트 및 자동화를 다시 작성해야 함을 의미한다.
