많은 도형 공차가 동시에 고려된다. 예를 들어, 표면 사양의 위치 및/또는 프로파일이 부분적으로 제한된 동일한 데이타 참조 프레임을 참조하는 경우, 일반적으로 동시에 고려해야 한다. 상세 정보는, 다음의 표준을 참조한다:
ASME Y14.5 [2009] 부분 4.19
ASME Y14.5 2018 부분 7.19
ISO 5458 - 1998
동시에 고려할 도형 공차를 선택해야한다. 이것을 수행하기위해, 각 동시 도형 공차 세트에 대해 동시 공차 명령을 만든다.
PC-DMIS는 하나 이상의 데이타가 있는 한 라인 사양의 프로파일을 동시에 고려할 수 있지만 권장하지 않는다. 상세 정보는, "선 프로파일"을 참조한다.

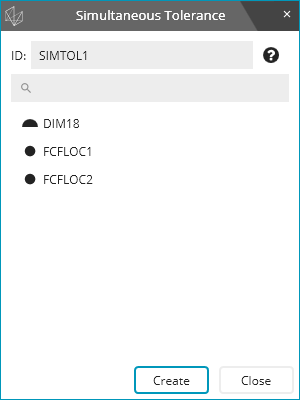

메뉴에서, 동시 공차 대화 상자를 열기위해 삽입 | 측정 | 동시 공차 를 선택한다.
필요한 경우 측정 ID를 수정한다.
동시 공차에 속하는 도형 공차 명령을 선택한다.
도형 공차 명령을 선택한 후, 리스트는 자체적으로 필터되므로 선택한 첫번째 공차 명령과 동일한 데이타 참조 프레임이 있는 측정만 볼 수 있다.
편집창에서 명령 모드 구문은 다음과 같다:
SIMTOL2 =SIMULTANEOUS_TOLERANCE/FCFLOC2,FCFLOC5,FCFPROF12,,
대화 상자에서와 같이, 편집 창의 유일한 제어는 측정 ID 및 동시 공차에 속하는 도형 공차 명령에 대한 것이다.
동시 공차 명령을 주석 또는 지시로 고려한다. 실행해도 아무것도 일어나지 않는다. 보고서에도 나타나지 않는다. 대신, 동시 공차 명령은 도형 공차 계산 방법을 변경한다.
실행 중에, 도형 공차 명령은 동시 공차 명령에 속한다는 것을 알고 있다. 또한 다른 기하 공차 명령 중 어떤 것이 동시 공차 명령의 일부인지 알고 있다. 모든 동시 공차에 대한 모든 입력을 측정 한 경우 (공차를 계산할 준비가 되었다), 동시 계산이 수행된다. 모든 입력 특성을 측정하지 않은 경우, 공차를 계산할 준비가 되지 않았다. 이 경우, PC-DMIS는 모든 세트의 도형 공차 명령에 "계산 대기 중"메시지를 일시적으로 보여준다. 이 메시지는 지연을 유발하는 도형 공차와 측정되지 않은 특성을 식별한다. 보고서는 측정된 값 대신 "대기"도 일시적으로 보여준다. 모든 입력 특성을 측정할 때 PC-DMIS는 편집 창을 업데이트하고 측정된 값으로 보고한다.

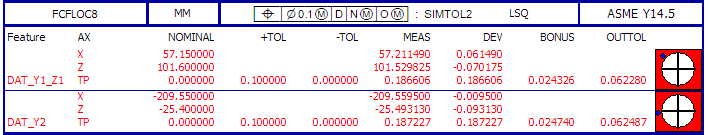

동시 그룹에 속하는 공차에 대한 보고서는 다음과 같다:
이 보고서는 기본적으로 다른 도형 공차와 동일하다. PC-DMIS는 동시 공차가 없는 경우와 동일한 위치에 보고서의 레이블을 보여준다. 레이블 머리글의 텍스트에서 공차를 동시에 고려했는지 알 수 있다. 예를 들어, 위 이미지에서 SIMTOL2는 해당 텍스트이다. 그것은 도형 공차 명령이 속하는 동시 공차 명령을 나타낸다.
PC-DMIS는 복합 위치 또는 프로파일 공차의 하위 부분을 동시에 고려하지 않는다. 상단 부분은 다른 공차 명령과 동시에 발생하지만, PC-DMIS는 하단 부분을 다른 것과 독립적으로 고려한다.
동시 공차를 사용하기 위해 측정 루틴에 특별한 구조가 필요하지 않다. 실행 중에 PC-DMIS가 아직 일부 특성을 측정하지 않은 경우, 동시 세트에서 첫번째 도형 공차를 실행할 때, 일시적인 "대기"메시지를 보여준다.
이 임시 "대기"메시지를 피하는 가장 쉬운 방법은 모든 특성을 먼저 측정한 다음 모든 특성 다음에 모든 공차를 설정하는 것이다. 이것은 모든 공차를 계산할 준비가 되었음을 확인하고 "대기"메시지를 받지 않는다.
도형 공차 명령과 함께 표현식을 사용하는 경우, "대기"결과를 받지 않도록 그것들(표현식)을 루틴에 충분히 늦게 배치한다.
PC-DMIS 2020 R2는 동시 공차 (SIMULTANEOUS_TOLERANCE) 명령을 소개했다. 이 명령은 새로운 도형 공차 명령과 함께 작동한다. 이 전에, PC-DMIS는 동시 계산 (SIMULTANEOUS_EVALUATION) 명령이 있었다. XactMeasure 명령과 함께 작동하도록 설계되었다. 새로운 동시 공차 명령은 동시 계산 명령과 다르게 작동한다.
동시 계산 |
동시 공차 |
XactMeasure 공차는 실행에 표시되지 않았다 (명령 모드 편집 창에서 파란색). |
도형 공차가 실행되도록 표시된다 (명령 모드의 편집 창에서 흰색). |
XactMeasure 공차는 보고서에 아무것도 없었다. |
도형 공차는 평소와 같이 보고되며, 보고서의 작은 주석은 그것들이 동시 그룹에 속한다고 한다. |
동시 계산 보고서는 동시 세트의 모든 공차에서 얻은 모든 결과가 있다. |
동시 공차는 보고서에서 아무것도 생성하지 않는다 |
버전 2020 R1 또는 이전 버전의 프로그램을 열면, PC-DMIS는 다음을 수행한다:
동시 계산 명령을 동시 공차 명령으로 변환
XactMeasure 공차를 도형 공차 명령으로 변환
실행할 도형 공차 명령을 표시한다 (명령 모드의 편집 창에서 흰색).
라인 사양의 프로파일이 데이타를 참조하지 않는 동시 계산 명령에 포함된 경우, 그리고 어떤 데이타도 참조하지 않는 경우, PC-DMIS는 그것들을 표면 프로파일로 변환한다.
변경에 대한 추가 정보는 "XactMeasure에서 변경"을 참조한다.
