CadReportObject (CRO) 는 완성된 보고서 내의 CAD 이미지를 볼 수 있게 한다. 처음에 CRO를 보고서 템플릿에 놓을 때, PC-DMIS는 자동으로 레이블 레이아웃 마법사를 시작한다. PC-DMIS 가 사용하기 원하는 레이블을 배치하기 위해, 이 마법사를 사용한 후, Hexagon 테스트 블록의 모형 그래픽이 보여진다, 그리고 어떤 규칙도 정의되지 않으면, 모형 레이블이 또한 보여진다. 그것은 다음과 같은 것이다:

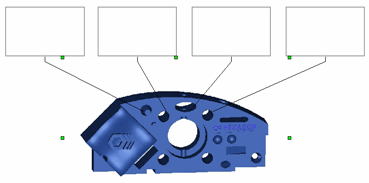

보고서 템플릿에 삽입된 샘플 CRO
이들 모형 항목은 단순히 보고서에서 원하는 것의 이미지임을 기억한다. 실제 보고서 창에서, 그것은 실제 CAD 모델을 보여준다. 레이블은 CRO 의 규칙 트리에서 첫 규칙에 의해 정의된 레이블 템플릿의 그림을 보여준다. 레이블이 연관되지 않았고, 어떤 규칙도 적용되지 않으면, 그것은 모형 레이블 이미지를 그린다.
보고서 창에서의 작동원리:
보고서 창에서, 그것(CAD 디스플레이)이 더이상 확대되지 않는것을 제외하고, 그것이 측정 루틴 실행, 또는 그 시간에 보고서 다시 그리기를 끝낼 때, CAD 디스플레이는 처음에 그래픽 디스플레이 창에서 보여진것과 똑같이 나타난다. 보고서 창의 CRO 에 수정을 하면, PC-DMIS 는 보고서에 삽입된 CAD 뷰를 오른쪽 클릭할 때까지 그리고 개체 수정 제거를 선택하거나 또는 파일 | 보고 | 템플릿 관련 데이타 지우기 선택할때까지—이후의 측정 루틴 실행까지도— 보고서의 CAD 이미지의 해당 변경사항을 보유한다.
보고서 창이 전체 CAD 이미지를 자주 보여주더라도, 그것은 규칙 트리 편집기 에서 지정한 해당 특성을 위한 레이블과 지시선만을 보여준다. 예를들어, 측정 루틴이 네개의 측정된 원과 두개의 측정된 라인이 있는경우, 그러나 규칙 트리 편집기에서 CRO는 측정된 원을 위해서만 레이블을 보여주면, 그런다음 보고서는 마지막 실행에서도 라인을 측정했을지라도, 해당 원을 위한 레이블 정보만을 보여준다.
또한, CRO 가— 레이블 배치 마법사 의 레이블 개수 목록을 사용해서—특성의 수보다 적은 레이블의 수를 보여주기 위해 구성되면 그것(CRO)은 규칙 트리 편집기 에 보고하기 위해 지정되고, 보고서 창은 보고서 창의 추가 페이지에 CAD 이미지의 추가 인스턴스를 보여준다. 이들 추가 이미지는 남은 특성에 지시선과 레이블을 보여준다. 부품 이미지 주위에 하나 또는 둘 이상의 레이블이 있으면, 레이블에 정보가 너무 많아 보고서가 복잡해 보일 수 있는 경우 이것은 특히 유용하다.
뷰셑을 사용하고 있다면, CAD 디스플레이는 뷰셑에서 보여진 그대로 나타난다. PC-DMIS 는 새로운 CAD 디스플레이를 실행중에 찾은 각 뷰셑을 위한 보고서의 새로운 페이지에 삽입한다. 뷰셑에 관한 정보는, "뷰셑 사용" 을 본다.
CRO CAD 이미지 회전, 이동 및 확대/축소
보고서 창에서 CRO CAD 이미지의 방향과 확대축소 레벨을 쉽게 변경할 수 있거나, 그것을 새로운 위치로 이동할 수 있다.
이미지를 회전하기 위해, 그것을 "활성화" 하기 위해 개체를 두번 클릭한다. 활성화될때, 휠 버튼을 클릭하고 계속 누르고 있는다. 이것을 하는 동안, 마우스를 끈다. 마우스를 끄는 동안 Ctrl 키를 누르고 오른쪽 클릭할 수 있다.
이미지를 확대 또는 축소하기 위해, 그것을 "활성화"하기 위해 개체를 두번 클릭한다. 활성화될때, 확대와 축소를 하기위해 마우스 휠 버튼을 회전한다.
CRO 를 이동하기 위해, 그것을 선택하기 위해 개체를 오른쪽 클릭한다. 선택될 때, 개체를 클릭하고 마우스를 끈다.
확대축소 또는 회전 변경사항을 취소하기 위해, Esc 키를 누른다. CRO 는 변경사항의 적용없이 "비활성화" 된다.
축소/확대 또는 회전의 변경사항을 저장위해, CRO 의 외부를 두번 클릭한다. CRO 는 "비활성화”가 되고, CAD 이미지는 새로운 방향과 확대/축소 레벨을 사용한다. CRO에 특성 기반 레이블 레이아웃을 사용하고 있다면, 전체 보고서는 CAD 이미지에 적용된 새로운 방향과 확대/축소로 다시 로드된다. CRO가 SNAPSHOT 명령에서 온 경우, PC-DMIS는 이들 동일 변경 사항을 편집창에서 SNAPSHOT 명령에 적용한다.
이동 변경을 저장하기 위해, 선택된 개체의 외부를 클릭한다.
CRO 의 파노라마, 확대/축소 및 회전의 수정사항을 제거하기 위해, 보고서 창의 개체를 오른쪽 클릭하고 CAD 보고서 개체 파노라마/확대/회전 수정사항 제거 를 선택한다. 다른 수정사항 (부분 절단, 여러 레이블 정의, 입체 또는 와이어 디스플레이 등등) 은 영향을 받지 않는다.
입체 및 와이어 프레임 모드 사이를 전환
보고서 창에서, CRO를 오른쪽 클릭하고 바로가기 메뉴에서 와이어프레임 메뉴 항목을 선택해서 이것을 수행 할 수 있다.
보고서 템플릿 편집기에서, CRO 를 오른쪽 클릭하고, 속성 대화상자를 열고 YES 또는 NO 로 와이어프레임 속성을 설정해서 이것을 수행할 수 있다.
사용자 지정 보고서 편집기의 추가 기능
사용자지정 보고서 편집기에서, CRO 를 활성화하면, 그래픽 모드 도구바의 뷰 설정 아이콘
은 선택을 위해 사용가능해진다. 수정 | CAD 작업 | 뷰 설정 메뉴 항목은 또한 사용가능해진다. 이 아이콘을 클릭하거나 또는 메뉴 항목을 선택하면 뷰 설정 대화상자를 보여준다. 이 상황에서, 그래픽 디스플레이 창의 뷰를 보통으로 조작하는것과 같이 CRO 의 디스플레이만을 수정하기 위해 이 대화상자를 사용할 수 있다. 뷰를 정의하기 위해 뷰 설정 대화상자의 사용에 관한 정보는 "화면 뷰 설정" 를 본다.
와이어프레임 또는 입체 선택:
뷰 설정 대화상자 사용해서 그리고 입체 표시란을 표시하거나 선택취소해서 입체 또는 와이어프레임으로 사용자지정 보고서 편집기에 CRO 를 보여줄 수 있다. 또는, 개체만이 선택되었지만 활성이 아닌 상태에서, CRO 를 오른쪽 클릭할 수 있고, 바로가기 메뉴에서 속성을 선택한다음 YES 또는 NO 로 와이어프레임 속성을 설정한다. PC-DMIS 는 사용자지정 보고서에서 입체 또는 와이어프레임 사이에서 토글한다.
레이블 보기:
사용자지정 보고 편집기에서 개체에 적용될 CAD 요소의 특정 레벨을 선택하기 위해 뷰 설정 대화상자를 사용할 수 있다. 레벨 영역은 미리 정의된 CAD 레벨을 보여준다.
세개의 레벨을 보여주는 레벨 영역
둘 이상의 레벨을 선택하고 OK 를 클릭한다, PC-DMIS 는 사용자지정 보고서의 선택된 CRO 에서 선택된 레벨을 보여준다. 자신의 CAD 레벨 작성에 관한 정보는, "CAD 디스플레이 수정" 장에서 "CAD 레벨 사용" 을 참조한다.
CAD 를 거울복사:
PC-DMIS 는 사용자지정 보고서 편집기에서 해당 개체에 포함된 CAD 이미지를 거울복사할 수 있게 한다. 이것을 하기 위해, CRO 를 선택하고, 수정 | CAD 작업 | 거울복사 를 선택한다. CAD 를 거울복사 대화상자가 나타난다:
CAD 거울복사 대화상자
이 대화상자는 부품의 거울복사 이미지를 만들수 있게 한다. 부품을 거울복사하려는 평면 (축) 을 선택하고, OK 를 클릭한다. PC-DMIS 는 선택된 CRO 에 거울복사된 CAD 모델을 보여준다. 그래픽 디스플레이 창에서 CAD 거울복사하기에 관한 추가 정보는 "CAD 모델 변환" 를 본다.
사용자지정 보고서에 관한 정보는 "사용자지정 보고서 만들기" 를 본다.
이미지 저장 사용하기
PC-DMIS 는 부품의 이미지를 한번 저장할 수 있게 하고 측정 루틴의 관련된 .cad 파일을 항상 사용하는 대신 나중에 보고의 상황에 이미지 저장을 사용할 수 있게 한다. 그래픽 디스플레이 창에 적재하는데 오랜 시간이 소요되는 아주 큰 .cad 파일를 가진 상황에서 이것은 유용할 수 있다. 특정 보고서에 대한 이미지를 저장하면, 해당 보고서를 보기 위해 .cad 파일이 필요하지 않다.
이미지를 저장하기 위해:
PC-DMIS 를 닫고 PC-DMIS 설정 편집기를 연다.
보고 부분에서, UseImageCachingScheme 항목을 1로 설정한다.
PC-DMIS 설정 편집기를 닫고 PC-DMIS 를 다시 시작한다.
평소대로 측정 루틴과 .cad 파일을 로드한다.
보고서 창을 열고 CRO 를 사용하는 보고서 템플릿을 선택한다.
보고서를 만든다.
보고서에 사용되는 CRO 항목에 원하는 수정을 한다.
보고서를 프린트한다.
이 절차는 이 특정 보고서에 사용된 이미지를 저장한다. 이제 측정 루틴 열기 절차의 속도를 높이기 위해 .cad 파일을 삭제하면 (또는 이름 변경하면), 이 동일 보고서는 저장된 이미지를 사용한다. CRO 를 사용하는 다른 보고서가 저장되지 않았다는것을 유의한다 그러나, 평소대로 .cad 파일을 로드해야 한다.
속성:
이 도표의 많은 속성들은 "레이블 레이아웃 마법사" 제목에서 더 자세하게 설명된다.
AutoZoom
개체가 자동으로 확대되고 레이블 개체가 현재 보여지는 CAD 모델의 해당 부분에만 초점을 맞출지의 여부를 결정한다.
음영 모드로 와이어를 그리기
이것은 입체 표면 뷰로 CAD 모델을 볼 때 PC-DMIS가 음영된 이미지의 위에 CAD 개체의 와이어 프레임을 보여줄지 여부를 결정한다.
Label Layout
이것은 레이블 배치 마법사 를 연다. 이것은 CAD 이미지 주위에서 다수의 레이블을 신속하게 레이아웃(배치) 할 수 있게 한다. 더 많은 정보는 "레이블 배치 마법사" 를 본다.
지시선 화살표헤더 높이
지시선의 화살표의 높이를 정의한다.
지시선 화살표헤더 스타일
지시선의 화살표의 스타일을 정의한다.
지시선 컬러
지시선의 컬러를 정의한다.
각도를 위한 두 특성에서 끝나는 지시선
지시선이 양쪽 특성을 가리키도록 분할하는지의 여부를 결정한다.
거리를 위한 두 특성에서 끝나는 지시선
지시선이 양쪽 특성을 가리키도록 분할하는지의 여부를 결정한다.
지시선 특성 모드
지시선이 특성의 중심 또는 보통 그려진 위치를 가리킬지의 여부를 결정한다.
지시선 스타일
지시선의 스타일을 정의한다.
지시선 끝
이것은 레이블에서 CAD 의 측정된 특성 또는 CAD 의 이론상의 특성까지 지시선을 그린다. 레이블 레이아웃 마법사 를 본다.
지시선 너비
이것은 픽셀로 지시선의 너비를 정의한다.
RuleTree
이것은 규칙 트리 편집기 대화상자를 연다. 이 대화상자는 이 개체를 위한 조건과 실행을 정의할 수 있게 한다. 더 많은 정보는 "규칙 트리 편집기에 관해" 를 본다.
ShowBorder
이것은 CRO 주위에서 경계를 그리거나 또는 숨긴다.
Single Click Rule Tree
이것은 보고서 창의 레이블을 클릭했을때 PC-DMIS 가 보여줄 레이블 템플리트를 검색하고 선택할 수 있게 한다.
TrihedronShow
CAD 이미지에 삼면체를 보여주거나 숨긴다.
0 - 아니오 - (기본값) 삼면체를 숨긴다.
1 - 예 - 삼면체를 보여준다.
Wireframe
이 속성은 와이어프레임 (YES 로 설정된 경우) 또는 입체 표면 뷰 (NO 로 설정된 경우) 로 CRO 를 보고서에 보여줄 수 있게 한다.
모든 측정된 특성 숨기기
는 CAD 이미지에 특성을 보여주거나 숨긴다.
0 - 아니오 - 특성을 보여준다.
1 - 예 - 특성을 숨긴다.
2 - 입력 설정 사용 - (기본값) 입력 기본값을 사용한다. 이것은 PC-DMIS 설정 편집기의 보고 부분에 있는 HideAllMeasuredFeaturesOnReport 항목을 재정의할 수 있다.
모든 지점 숨기기
CAD 이미지에 지점 특성을 보여주거나 숨긴다.
0 - 아니오 - 지점 특성을 보여준다.
1 - 예 - (기본값) 지점 특성을 숨긴다.
2 - 입력 설정 사용 - 입력 기본값을 사용한다. 이것은 PC-DMIS 설정 편집기의 보고 부분에 있는, HideAllPointsOnReport 항목을 재정의할 수 있다.
컬러 맵은 자체 페이지이다
자체 페이지에 또는 다른 개체와 함께 컬러 맵을 보여준다. 이 속성은 점구름 (COP) 표면 컬러맵 과 작동한다; 그것은 추가된 컬러 맵이 있는 프로파일 측정에 영향을 주지 않는다.
0 - No - 컬러맵은 다른 개체와 함께 존재하고, 보고서는 컬러맵만 있는 새 페이지를 추가하지 않는다.
1 - Yes - (기본값) 보고서는 컬러맵과 그것의 컬러 키만 있는 보통의 컬러맵 페이지 앞에 추가의 페이지를 추가한다.
