CAD 좌표일치에 메쉬를 만들기 위해, 다음을 수행한다:
그래픽 디스플레이 창에서 받은 CAD 모델과 측정루틴의 메쉬 명령을 가지고 있는지 확인한다. 이들 요소는 CAD 에 메쉬가 정렬되어야 한다.
삽입 | 메쉬 | 좌표일치 메뉴 옵션을 선택하거나 Mesh 도구바에서 메쉬 좌표일치 버튼 (
)을 선택한다. ALIGNMENT/START 와 ALIGNMENT/END 명령 사이에 편집창의 명령 모드로 MESHCADBF 명령을 입력해서 이 대화상자를 또한 사용할 수 있다. 메쉬/CAD 정렬 대화 상자가 열린다:

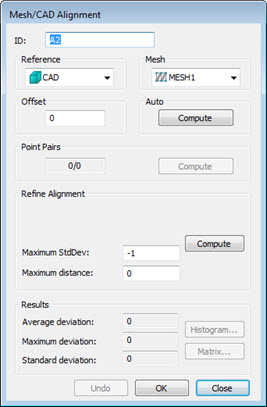

메쉬/CAD 좌표일치 대화상자
메쉬/CAD 좌표일치 대화상자의 전체 설명은, PC-DMIS 레이저 문서에서 "메쉬/CAD 좌표일치 대화상자 설명" 항목을 본다.
CAD 모델의 임시 및 분할 화면 뷰와 메쉬는 그래픽 디스플레이 창에 나타난다. 좌표일치가 수행되는것을 보기 위해 이 분할 화면 뷰를 사용할 수 있다. 참조 드롭다운 목록에서, 참조 지점을 선택한다; 일반적으로, CAD 모델 자체 또는 정의된 메쉬를 사용할 수 있다. 메쉬가 선택된 참조에 정렬된다.

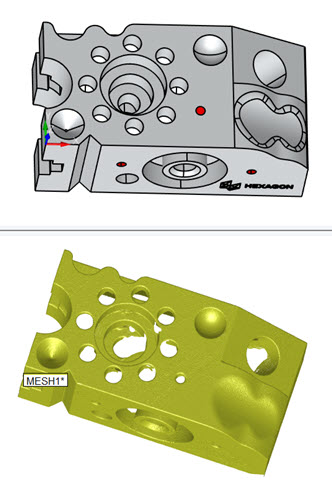

상단 뷰의 CAD 모델과 하단 뷰의 메쉬를 보여주는 분할 화면 뷰
측정 루틴에 둘 이상의 메쉬가 있는 경우, 메쉬 목록에서, 메쉬를 선택한다.
좌표일치를 수행한다:
자동 부분에서, 계산 버튼을 클릭한다. 부품의 외부 면들의 전체 스캔을 할 때 이것만을 사용해야한다. 이것은 메쉬를 CAD에 좌표일치와 생성시 좌표일치의 정정을 또한 자동으로 수행한다.
자동 계산이 올바른 좌표일치를 계산하지 않으면, 어림 좌표일치를 수행하기 위해 지점 쌍 영역을 사용한다. 이것은 이미 가깝지 않은 경우, 메쉬를 CAD와 충분히 가깝게 한다. 그런다음 필요하면 좌표일치를 더 조정할 수 있다. 메쉬가 완전하지 않거나 고정구, 테이블 또는 기타 유사한 특성에 속하는 스캔된 데이타를 포함하는 경우 이 유형의 좌표일치를 사용해야 한다.

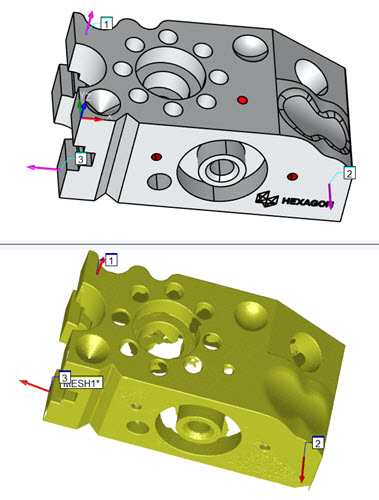

메쉬에서 원하는 지점의 수를 클릭한다.
CAD 모델에서 일치하는 위치를 클릭한다.
모델과 메쉬의 다른 영역 주위에서 지점을 측정할수록 더 나은 어림 좌표일치가 된다.
어림의 좌표일치를 만들기 위해 계산하기 를 클릭한다.
다음으로, 정렬을 조정하려 할 때마다 정렬 조정 영역을 사용한다. 이것은 메쉬가 CAD 모델에 더 가까워지게 한다. 더 나은 좌표일치를 얻기 위해, 메쉬 지점은 초기 대략적인 좌표일치를 통해 CAD 지점과 충분히 가까워야 한다.
전체 지점에서, 각 반복에 사용할 무작위 샘플 지점의 총 수를 정의한다.
최대 반복 횟수 상자에서, 반복 횟수를 정의한다.
최대 표준편차 상자에, 메쉬와 CAD 모델에서 지점 사이의 자동 좌표일치 실행을 위한 최대 표준 편차를 정의한다. 자동 좌표일치 명령이 실행되었을때, 메쉬/CAD 편차의 표준 편차가 정의된 최대 값 보다 크면, 보다 나은 좌표일치를 얻기 위해 지점 쌍을 선택할 수 있다. -1 의 기본값은 무한 허용 표준 편차와 같다.
최적 맞춤 루틴에서 사용되기 위해 CAD에서 지점의 최대 거리를 정의한다. 기본값을 0 이다. 이 경우에, 메쉬의 크기를 기반으로 내부 최대 거리가 사용된다.
좌표일치를 정정하기 위해 계산하기 를 클릭한다.

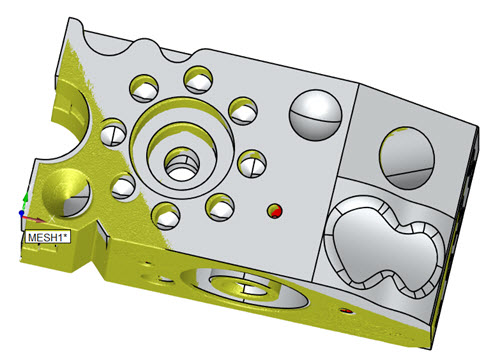

메쉬의 일부가 CAD와 잘 정렬되지 않으면, 실행 취소 버튼을 클릭할 수 있고 추가 매개 변수가 있는 좌표일치의 동일 유형을 사용해서 좌표일치를 재계산하거나; 다른 좌표일치를 사용할 수 있다.
판금 부품을 나타내는 표면 모델이 있고, 오프셋 면에 정렬하려는 경우, 판금 부품의 일정한 두께를 나타내는 오프셋 값을 정의한다.
메쉬가 얼마나 잘 CAD 와 정렬되었는지를 보기 위해 결과 영역을 사용한다. 필요하면 좌표일치를 향상시키기 위해 오프셋 또는 좌표일치 조정 값을 변경한다. 변경이 되면, 새로운 값으로 좌표일치가 다시 만들기 위해 계산 버튼을 클릭하도록 한다.
좌표일치가 만족스럽다면, 만들기 를 클릭한다. PC-DMIS 는 임시 분할 화면 뷰를 닫고 MESHCADBF 명령을 편집창에 배치한다. 편집창 명령에 대한 상세 정보는, "MESHCADBF 명령 모드 텍스트" 항목을 참조한다.

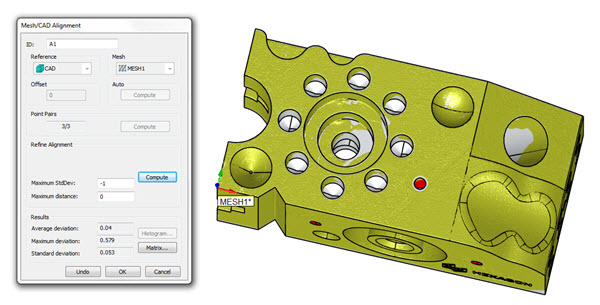

CAD 정렬에 완성된 메쉬의 예
