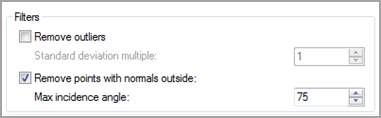

특성 수집- 필터 영역
부적당한 값 제거 - 이 표시란을 선택할 때, 표준 편차 배수 옵션을 위한 값을 기반으로 특성에서 부적당한 값을 제외한다. 부적당한 값 제거 표시란은 다음의 자동 특성에만 적용된다:원뿔, 원통, 비간극 및 간극, 평면, 구 및 표면 점.
2D 레이저 자동 특성 (원, 다각형, 원형 슬롯 및 사각형 슬롯)의 경우, 부적당한 값 제거 필터는 자동 특성 대화 상자의 측정 속성 영역에 있는 깊이 값이 0으로 설정된 경우에만 사용할 수 있다.

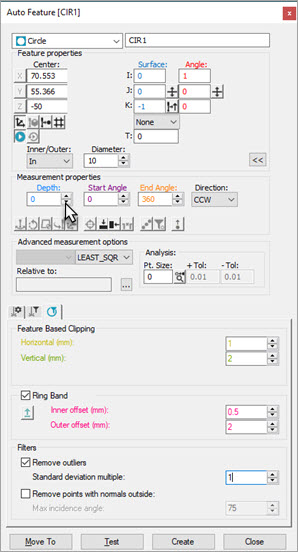

부적당한 값 제거 옵션을 사용하기위해 깊이를 0으로 설정하는 예
특성 수집기는 모든 지점을 기반으로 표준 편차를 얻기 위해 첫번째 시도에서 특성을 두번 이상 내부적으로 계산한다.
연속 시도에서, 그것은 Σ 로 곱한 부적당한 값의 범위에 있는 지점만을 사용해서 특성을 재계산한다. 시그마는 존재하는 특성을 맞추기 위해 최고 지점의 68.2 %가 사용되는 편차의 가우스 분포의 범위이다.
표준 편차 배수 - 이 옵션을 위한 값은 필터의 선택성을 정의한다. 그것은 0 보다 큰 일반 실수가 될 수 있다. m 이 선택된 값이면, 그것은 수집된 원뿔에서 벗어난 모든 스캔 지점이 m x 실제 표준 편차 보다 크다 (즉, 계산된 특성과 관련된 측정된 지점의 표준 편차) 그리고 계산에서 제거된다는 의미이다. 그러므로, m 의 값이 낮을수록 필터는 더 높은 선택성을 가진다.

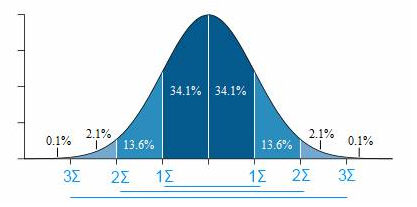

첫번째 계산에서, 표준 편차는 모든 지점을 계산한다. 정규 분포에서 이것은 다음과 같이 나타날 수있다:
이것은 최고의 지점들이 0에서 1Σ의 간격으로 있다는것을 의미한다. 예를들어, 그 범위에서만 지점을 얻고자 한다면, 당신은 0 에서 1 까지의 부적당한 값을 지정해야한다. 더 높은 부적당한 값을 사용한 경우 더 나쁜 결과를 얻게 될 것이다.
이 설정을 활성화할 때, PC-DMIS는 절단 영역 내 각 스캔 점의 추정 법선을 특성 이론상의 법선 (또는 3D 특성의 경우 CAD 표면)과 비교한다.
이 매개변수는 레이저 원, 원뿔, 원기둥, 가장자리 지점, 비 간극과 간극, 평면, 다각형, 원형 슬롯, 구, 사각형 슬롯 및 표면 지점 자동 특성을 위해서만 사용할 수 있다. 가장자리 지점과 비간극 와 간극 특성은 2D 필터 방법을 사용한다.
레이저 특성을 측정할 때, 이 필터는 부품의 반대쪽 또는 인접한 표면에 있는 스캔된 지점을 제외한다. 최대 입사각이 작을수록, PC-DMIS에서 제외되는 지점이 더 많다.
레이저 자동 특성 대화상자의 레이저 스캔 속성 탭에 있는 분리된 지점 보여주기/숨기기 버튼(
)이 활성화될 때 최대 입사각 필터의 효과가 활성화된다.
