점구름 그래픽 이미지

선택된 점구름 (COP)의 그래픽 이미지를 설정할 수 있다. PC-DMIS는 측정 루틴을 저장할때 설정을 저장한다. 이것을 하기위해, 편집 창에서 COP를 오른쪽 클릭하거나, 점구름 디스플레이 메뉴를 보기위해 그래픽 디스플레이 창에서 COP 레이블을 오른쪽 클릭한다:

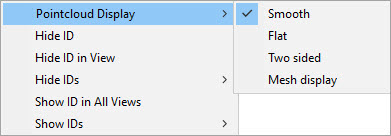

강도 값이 없는 점구름 데이타의 점구름 디스플레이 메뉴

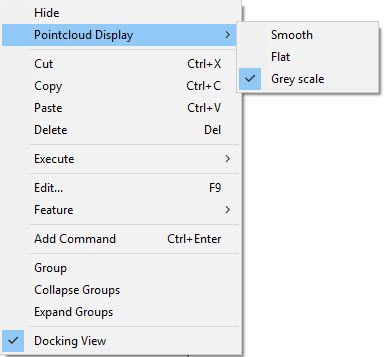

강도 값이 있는 점구름 데이타의 점구름 디스플레이 메뉴

점구름 디스플레이 옵션은 다음과 같다:

매끄럽게 - 이 옵션은 정의된 COP 색상을 사용해서 음영 처리된 모양을 제공한다.

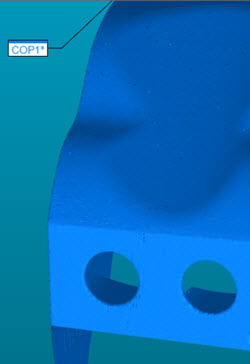

부드럽게 설정된 점구름 디스플레이의 예

평면 - 이 옵션은 음영 처리되지 않은 그래픽 뷰로 COP를 보여준다. 이 선택은 최소한의 그래픽 메모리가 필요하다.

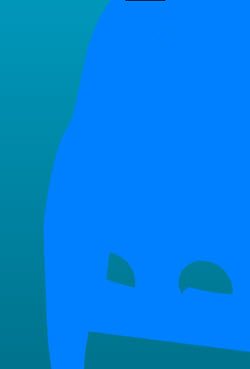

평면으로 설정된 점구름 디스플레이의 예

양면 - 이 옵션은 부품의 스캔 면이 정의된 COP 색상이고 스캔되지 않은 면이 대조 색상인 음영처리된 모양을 보여준다. 점구름 데이타가 강도 값을 포함하는 경우, PC-DMIS는 이 옵션을 그레이 스케일 옵션으로 대체한다.

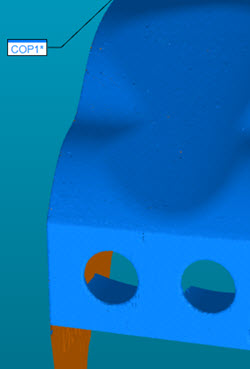

양면으로 설정된 점구름 디스플레이의 예

그레이 스케일 - 이 옵션은 데이타가 강도 값을 포함하는 경우 양면 옵션을 대체한다 (예를 들어, ATS600 스캐너를 사용해서 스캔된 점구름 데이타). 이 옵션은 강도 값을 포함하는 점구름을 로드하는 경우 또한 사용할 수 있다. 이 옵션을 선택할 때, PC-DMIS는 그래픽 디스플레이 창에서 점구름 디스플레이를 그레이 스케일로 채색한다.

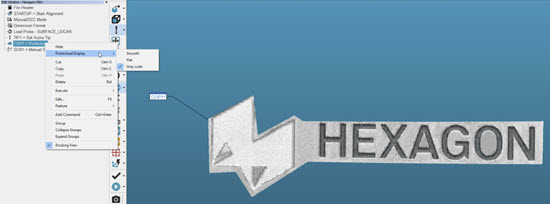

그레이 색의 점 클라우드 디스플레이 예

메쉬 디스플레이 - 이 옵션은 소프트웨어가 메쉬 디스플레이로 점구름을 보여줄 수 있게 한다.

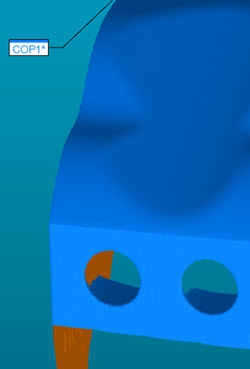

메쉬 디스플레이로 설정된 점구름 디스플레이의 예
