전체뷰 카메라 (OVC) 및 시각적 가이드

1. 전체뷰 카메라 창 - 전체뷰 카메라 창은 센서에서 부품의 라이브 비디오 방송을 수신할 수 있게 한다. 이것은 센서를 대형 CMM에 배치하거나 관심 영역이나 특성을 보기가 어려운 상황에서 특히 유용하다.

전체뷰 카메라 창은 또한 측정 루틴을 실행할 때 스냅 샷을 찍을 수 있도록해서 보고 기능을 향상시킨다. 그런 다음 해당 스냅샷을 보고서로 로드할 수 있다.

운영자 주석으로, 사용자가 측정 루틴을 실행할 때 시각적으로 안내하기위해 이들 스냅샷을 측정 루틴으로 로드할 수 있다.

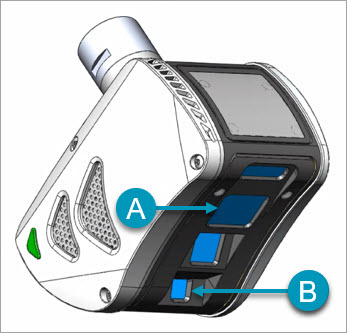

2. 시각적 가이드 출력 - 시각적 가이드 출력은 HP-L-10.10 센서가 측정하는 부품 또는 CAD 모델의 영역을 보여주기 위해 스캔 영역에 오버레이를 투영한다. 이것은 조그 박스로 센서를 이동하거나 CNC 모드에서 측정을 수행할 때 관심 영역이나 특정 특성을 정확히 찾아낼 수 있도록 돕는다.

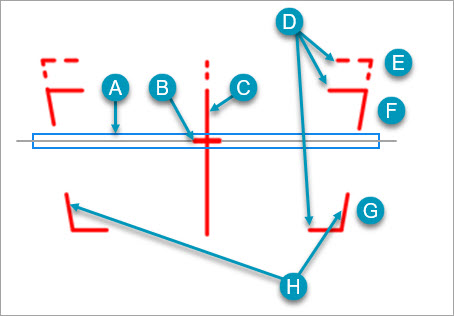

시각적 가이드의 구성 요소는 다음과 같다:

A - 레이저 스캔 라인

B - 스탠드 오프 표시기

C - 중간 선

D - 거리 표시기

E - 확장 거리 (스탠드 오프: 90mm + 60mm)

F - 원거리 (스탠드 오프: 90mm + 30mm)

G - 근거리 (스탠드 오프: 90mm - 30mm)

H - 최대 측정 폭 표시기

다음의 도표는 범위 내에 있는지 여부를 결정하기위해 작업 거리 표시기 (WDI), 시각적 가이드 및 레이저 스캔 라인의 위치를 사용하는 방법의 예를 보여준다.

라이브 뷰의 시각적 가이드 활성화/비활성화 드롭 다운 도구바에서 켜기 버튼을 선택하면, 시각적 가이드가 항상 보여진다.

동일한 도구바에서 동적 버튼을 선택하는 경우:

• 확장 FOV 옵션을 선택하지 않은 경우 시각적 가이드가 깜박이고, 시각적 가이드의 확장 FOV 영역 (점선) 내에 레이저 센서를 배치한다.

• 확장 FOV 옵션을 선택하지 않은 경우 시각적 가이드가 깜박이지 않고, 시각적 가이드의 표준 FOV 영역 (실선) 내에 레이저 센서를 배치한다.

• 확장 FOV 옵션을 선택하고 확장 FOV 영역을 포함해서 시각적 가이드 외부 어디에든지 레이저 센서를 배치하면 시각적 가이드가 깜박인다.

• 확장 FOV 옵션을 선택하고 확장 FOV 영역을 포함해서 시각적 가이드 내 어디에든지 레이저 센서를 배치하면 시각적 가이드가 깜박이지 않는다.

더 많은:

HP-L-10.10 센서와 함께 라이브 뷰 사용

전체 뷰 카메라 대화상자
