측정 루틴의 측정 데이타는 부품 데이타 영역에 나타난다.

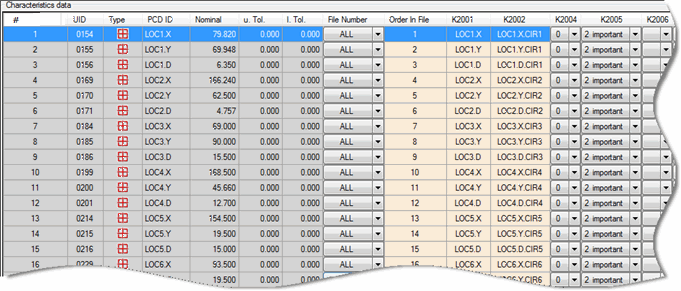

특성 데이타 영역의 예
이 영역은 다음과 같은 열이 있다:
# - 이 열은 PC-DMIS 측정 루틴에서 측정이 만들어진 순서를 보여준다.
UID - 이 열은 PC-DMIS 측정 루틴에 지정된 측정의 고유 번호 식별자를 보여준다.
유형 - 이 열은 측정 유형의 기호적 표현을 보여준다.
PCD ID - 이 열은 현재 측정의 텍스트 기반 ID를 보여준다.
이론상의 -이 열은 측정의 이론상의 값을 보여준다.
u 공차 - 이 열은 측정의 상위 공차를 보여준다.
l 공차 - 이 열은 측정의 하위 공차를 보여준다.
파일 번호 - Q-DAS 구성기는 둘 이상의 파일에 결과를 저장할 수 있다. 이 번호는 그 특성이 보고된 파일 번호를 PC-DMIS Q-DAS 인터페이스에 알린다. 목록에서 1 - 12, 모두 및 없음의 파일 번호를 선택한다.
모두 - 이 옵션은 특성이 모두 결과 파일로 보내짐을 나타낸다. 이 옵션은 모든 특성을 위한 기본 선택이다. 모든 특성이 모두로 설정된 경우, 결과 파일은 단일 파일이다.
없음 - 이 옵션은 특성이 어떤 결과 파일로도 보내지지 않음을 나타낸다.
1 에서 12 - 이 옵션은 특성을 여러 결과 파일로 보내고자 함을 나타낸다.
파일의 순서 - 이 열은 Q-DAS ASCII 전송 포맷 파일의 특성의 순서 번호를 보여준다. 측정이 Q-DAS ASCII 파일에 보고된 순서는 측정 순서와 다를 수 있다.
오름차순 또는 내림차순으로 열을 분류하기 위해 도표의 열 헤더를 클릭할 수 있다.
K-필드
K- 필드 열은 파일의 순서 열의 오른쪽에 나타난다 (아래 이미지의 B 를 본다). K-필드 열은 현재 Q-DAS 데이타 파일을 위해 선택되는 K- 필드 구성 파일에서 사용할 수 있는 K- 필드에 따라 다르다. K-필드의 상태에 따라, 각 측정의 축의 값을 여기에 추가 할 수 있다. 자동으로 일부 값은 제안으로 설정된다.
Q-DAS 카탈로그 또는 사전 정의된 값의 목록에 따라, 선택을 위해 사용할 수 있는 값은 드롭다운 목록에 나타난다.
대화상자의 하단에 있는 수평 스크롤 바를 사용할때, #에서 파일의 순서 까지의 열은 스크롤되지 않는다 (아래 이미지의 A 를 본다). K-필드 열 (파일의 순서 열의 오른쪽에있는 열) 만이 스크롤된다.

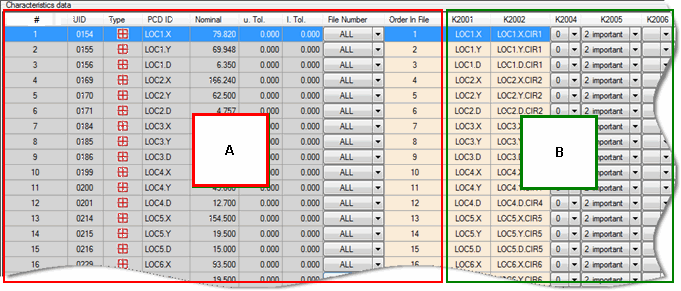

A의 열이 가로로 스크롤되지 않고 B의 열이 스크롤된다는 것을 보여주는 예
필수 필드
느낌표가 있는 행이나 열이 나타날 수 있다:
이 기호는 Q-DAS 구성기 응용프로그램을 닫기 전에 완료하거나 선택해야하는 필수 필드를 나타낸다.
필수 필드가 활성화된 K-필드의 예
K-필드 도구팁
필드 이름 정보 (K-필드 구성 설정 대화 상자의 필드명 열에서)를 보여주는 도구팁을 보여주기위해 K-필드의 값 위로 마우스 포인터를 놓을 수 있다.
K-필드의 필드명을 보여주는 도구팁의 예
