DccEdgePoint2ClickSelect

이 항목은 그래픽 디스플레이 창에서 자동 가장자리 점을 선택할 때 XYZ 및 IJK 값을 결정하기 위해 PC-DMIS가 두번의 마우스를 클릭을 사용하는지 여부를 결정한다.

참 으로 설정되면, PC-DMIS 는 올바른 XYZ 및 IJK 값을 결정하기 위해 각 표면에 하나씩 두개의 마우스 클릭을 사용한다. 거짓으로 설정되면, PC-DMIS 는 한 클릭의 이전 방법을 사용한다.

입력명: DccEdgePoint2ClickSelect

입력 유형: 참/거짓 값. 기본값은 거짓이다.

자동 가장자리 지점 특성을 만들기 위해 그래픽 디스플레이 창에서 CAD 모델의 표면을 클릭할 경우, CAD 를 확대할 때 일부 표면은 완전한 90 도 가장자리가 없고 대신 곡선의 가장자리가 있다는 것을 알 수 있다.

CAD 가장자리 – 먼거리에서, 가장자리 지점을 여기에 만들수 있을 것으로 보인다.

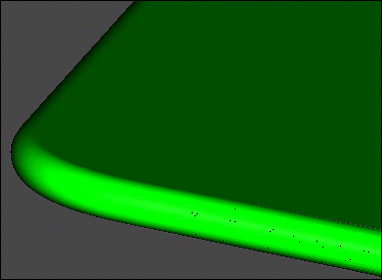

CAD 가장자리 – 그러나, 가까이서 보았을때, 그것이 실제로 90 도의 가장자리가 아니고 대신 곡선의 가장자리라는것을 볼 수 있다.

일부 자동 가장자리 점의 문제점은 가장자리를 클릭할 수 있고 올바른 XYZ 위치를 얻을 수 있지만 IJK 벡터가 올바르지 않을 수 있다는 것이다. 또는 올바른 IJK 벡터를 얻기위해 부품의 다른 부분을 클릭할 수 있지만 XYZ 위치가 올바르지 않다.

DccEdgePoint2ClickSelect 항목을 참으로 설정하면, PC-DMIS 는 올바른 XYZ 위치 및 IJK 벡터 모두를 얻기 위해 두번의 마우스 클릭 (각 표면에 하나씩) 을 할 수 있게 한다.

마우스 클릭1, PC-DMIS 는 XYZ 위치와 IJK 벡터의 정보를 수집한다.

마우스 클릭 2, IJK 벡터가 부정확하면, PC-DMIS 는 정확한 IJK 벡터의 정보를 수집한다.

CAD 모델이 표준 90 도 가장자리가 있으면, 양쪽 표면을 클릭할 수 있고, 소프트웨어는 보통처럼 가장자리 점을 만든다.

자동 가장자리 점을 만들기 위해 이 모드를 사용할때 메시지를 보여주도록 PC-DMIS 에 명령할 수 있다. "DccEdgePoint2ClickSelectShowWarning" 을 참조한다.

자동 가장자리 지점에 관한 상세 정보는, PC-DMIS CMM 문서의 "자동 특성 삽입" 단락에서 "자동 가장자리 지점 만들기" 항목을 본다.
