CAD 선택 방법은 특성을 측정 루틴에 추가하기 위해 사용된다. 그래픽 디스플레이 창의 CAD 탭내에서 원하는 CAD 요소(원, 가장자리, 면, 등과 같은)를 클릭한다. 열린 프로파일 2D 를 삽입하고자한다면, 측정하고자하는 프로파일 2D 를 만드는 CAD 요소의 시리즈를 선택한다.
다음의 단계들은 CAD 선택 방법을 사용해서 측정 루틴에 원 특성의 추가 방법을 보여준다:
주 메뉴에서 뷰 | 도구바 | 자동 특성 을 클릭해서 자동 특성 도구바를 열거나 도구바 영역을 오른쪽 클릭해서 목록에서 그것을 선택한다.
원 버튼을 클릭한다. 원을 위한 자동 특성 대화상자가 나타난다.
자동 특성 대화상자를 열어두고 그래픽 디스플레이 창의 CAD 탭을 선택한다. 그런다음 원하는 원의 가장자리를 한번 클릭한다. 다른 특성은 추가의 또는 몇번의 클릭이 필요할 수 있다. "지원된 특성을 위해 필요한 클릭" 을 본다.

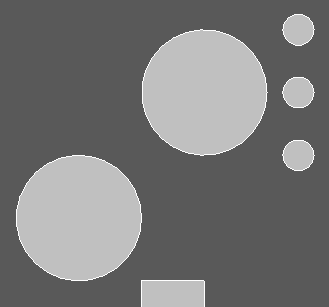

CAD 뷰에서 원 선택
PC-DMIS 가 부정확한 요소를 선택하지 않도록 하기 위해 최대한 CAD 요소와 가깝게 클릭한다.
PC-DMIS 비전 자동적으로 특성을 위한 이론상의 데이타를 자동 특성 대화상자에 놓는다.
접촉 목표물은 모든 특성을 위해 자동으로 보여진다. 결과 CAD 창 뷰는 다음과 같아야 한다:

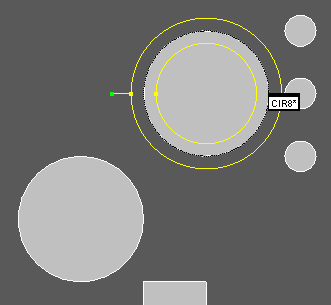

대상이 있는 원 특성
소프트웨어는 원하는 원 특성을 선택하고 스캔 영역 밴드를 보여주는 목표물을 그린다는 것을 알 수 있다.
측정 루틴에 특성을 추가하기 위해 자동 특성 대화상자에서 만들기 를 클릭한다.
