이 조정 절차는 기계를 위한 램프를 조정할 수 있게 한다. 램프 조정은 조명 범위가 선형이 되게하고, 확대/축소 셀의 배율(픽셀 크기)을 변경해도 하드웨어의 기능내에서 부품의 조명이 크게 변경되지 않게 한다.
다음의 시간동안 광학 시스템의 조명을 조정해야 한다:
램프를 바꾸거나 교체할 때마다 해당 램프를 다시 조정해야 한다.
방의 조명에 중요한 변경을 할때마다.
램프의 수명에 걸쳐 정기적으로.
카메라 밝기의 설정를 변경할때.
광학이 교체될때.
확대/축소 셀이 복구(수리) 되었을때.
카메라가 교체되었을때.
동일 중심면/동일 초점면을 조정하기전, "광학 조정하기" 를 할때 왜냐하면 이것은 조정을 위해 필요하기 때문이다.
램프를 조정하기위해, 다음 단계를 따른다:
프로브 조정 대화상자의, 드롭다운 목록에서 조명 조정을 선택한다.
괄호 안의 각 램프의 조정 날짜와 함께 조명 조정 대화상자를 보여주기 위해 조정 을 클릭한다. 램프를 조정하지 않은 경우, 괄호 안의 텍스트는 "조정되지 않음" 이라고 한다.

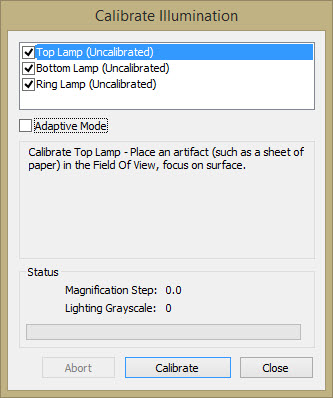

조명 조정하기 대화상자
조정되어야 하는 램프 옆의 표시란을 선택한다.
램프 유형에 따라 설명한대로 조정을 위해 준비한다:
서브-스테이지 (하부/프로필) 램프는 조정중에 스테이지가 빈 상태를 요구하며, 이미지가 스테이지에 초점을 둔 상태여야 한다.
상부 (표면/링) 램프는 뷰의 필드에 있기 위해 작위적 결과 또는 종이 조각이 필요하다, 이미지가 표면에 초점을 둔 상태여야 한다.
필요하면, 조정 절차에 조정 조정 모드를 적용하기 위해 조정 모드 표시란을 표시한다.

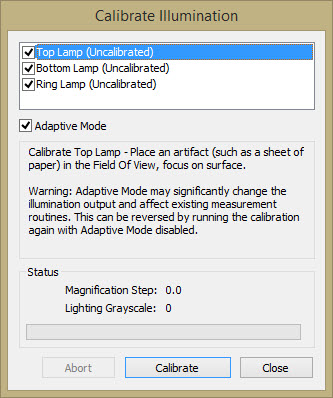

조정 모드 표시란이 표시된 상태로 조명 조정 대화상자
조정 조정 모드는 기존 측정 루틴에 문제를 일으킬 수 있다. 조정 조정 모드 없이, 일부 하드웨어 구성을 걸쳐 레벨은 일치하지 않았다. 카메라에 보이는 실제 조명은 명령 값과 일치하지 않았다. 조정 조정 모드 조명 조정 후, 카메라에 보이는 기계 조명은 명령 값과 일치할것이다.
조정 을 클릭한다. 조정 절차가 시작된다. 이 절차는 몇분정도 소요된다.
확대/축소 셀을 가진 시스템들의 조정 중에, PC-DMIS 비전 배율 단계 값에 의해 표시된대로 조명 측정을 위한 다른 배율들을 선택한다. 이 값은 현재의 배율을 보여주고 프로브 도구상자의 배율 탭에 보여진 값에 해당된다.
조정은 다른 배율들에서 다른 지정된 조명 값들에 해당되는 조명의 세기를 또한 지정한다. 조명 그레이스케일은 이 조명의 세기를 나타낸다. 값의 범위는 0 (검정) 에서 100 (흰색) 이다.

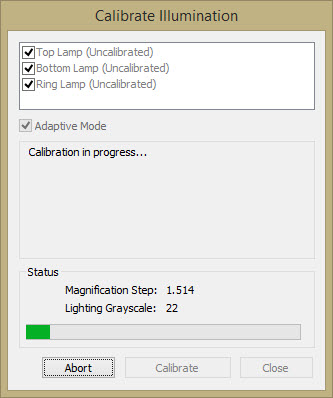

조정 조명 - 진행 중
조정을 완료할때, 조명 조정 대화상자는 조정된 램프를 위한 새로운 날짜를 보여준다.
PC-DMIS가 조정 절차를 완료한 후, 닫기 버튼을 클릭하거나 또다른 램프를 조정하기위해 3-6단계를 반복한다.
중단 버튼은 조정중에만 오직 사용가능하다. 이 버튼은 조정을 멈추고, 이 절차중에 수집한 데이타를 중단한다, 그리고 현재 램프를 위한 기존의 조정 파일들을 원상태로 놓는다.
