광학 조정

이 옵션은 시스템의 광학을 조정한다. PC-DMIS는 (하드웨어 및 사용 가능한 조정 작위적 결과에 ) 다섯 가지 개별 조정을 지원한다:

• 픽셀 크기 - 이 조정 방법은 확대/축소 셀의 배율 (mag) 범위를 통해 또는 주어진 광의 구성으로 시야(FOV)의 크기를 조정한다. 광 조정 간격에 관한 제조업자의 지침을 따른다. 확대/축소 셀 또는 현미경이 변경될때 (그것이 복구를 위해 보내질때와 같은) 광 배율을 재조정해야 한다.

• 2D 렌즈 왜곡(뒤틀림) - 이 조정 방법은 확대/축소 셀의 배율 범위 또는 주어진 광 구성을 위한 시야 (FOV)의 비선형 오류를 조정한다. 이것은 특히 낮은 배율의 광에서 시야 중심에서 멀어 질수록 측정 정확도를 크게 향상 시킬 수 있다.

• 카메라 회전 - 이 조정 방법은 카메라의 회전을 스테이지로 조정하고 회전을 제거한다. 이것은 CMM-V 시스템 또는 HP-C-x 센서 제품군이 있는 시스템에서 특히 분명하다.

• 동일 중심/동일 초점 - 이 조정 방법은 렌즈의 중앙과 시야(FOV)의 중앙이 맞춰지도록 한다. 이 옵션은 다음이 참일때만 오직 사용이 가능하다:

• 확대/축소 렌즈를사용하고 있다.

• 선택된 램프가 이전에 조정되었다. "조명 조정" 을 본다.

• 픽셀 크기 조정 선택했다.

• 초점 - 이것은 다양한 배율 레벨(픽셀 크기)에서 일련의 초점 조정을 통해 조정되는 초점 깊이 및 지연 시간 조정 방법이다.

확대/축소 셀이 자동으로 조정되면, 특정 배율 조정의 수행은 필요하지 않을 것이다. 대신, PC-DMIS는 조정 절차가 완료될 때 메시지를 보여준다.

광을 조정하기위해, 다음의 단계를 따른다:

1. 조정 프로브 대화 상자의 목록에서, 조정 광을 선택한다.

2. 광 조정 대화상자를 열기 위해 조정 을 클릭한다.

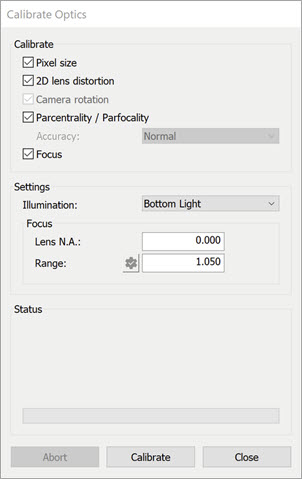

광학 조정 대화상자

조정 절차가 시작될때, 조정 표준을 이동하지 않는다.

3. 조정 영역에서, 필요한 옵션을 선택한다.

• 픽셀 크기 - 이 옵션은 측정된 특성의 크기를 결정하기 위해 다른 배율로 픽셀 크기를 조정한다.

• 2D 렌즈 왜곡(뒤틀림) - 이 옵션은 카메라 이미지에서 2D 왜곡을 조정한다.

• 카메라 회전 - 이 옵션은 PC-DMIS 비전 스테이지와 관련된 카메라의 회전이 있는지의 여부를 결정할 수 있게 한다. 그런다음 PC-DMIS는 필요한 조정을 수행한다. 2D 렌즈 왜곡(뒤틀림) 조정 옵션을 활성화하면 소프트웨어는 이 옵션을 자동으로 활성화한다.

• 동일 중심면/동일 초점면 - 이 옵션을 선택할 때, PC-DMIS 는 픽셀 크기 조정을 사용해서 동일 중심면/동일 초점면 조정을 수행한다. 이 절차는 광 중심 조정 수행을 필요하지 않게 한다. 이 옵션은 Hexagon 슬라이드 (Hexagon 제조 정보 기술 ) 를 사용할때와 기계가 확대 렌즈를 사용할때만 사용할 수 있다. 또한, "동일 중심 조정 모드" 항목을 본다.

정확도 - 동일 중심면/동일 초점면을 조정하기 위한 두가지 방법이 있다.

• 중간 - 이 방법은 FOV (픽셀크기) 조정을 위해 사용되었던 동일 직사각형에 조정을 수행한다. 이 방법은 보다 신속한 조정 절차가 된다.

• 최대 - 이 방법은 조정 표준에서 동심원에 조정을 수행한다. 이 방법은 더 나은 결과를 주지만, 수행 시간이 더 길어진다.

• 초점: - 이 옵션은 깊이와 지연시간을 위한 초점 조정을 수행한다.

4. 설정 영역에서, 조정 설정을 선택한다:

• 조명 - 조명 소스를 선택한다. 조정은 일반적으로 가장자리 대비가 선명하기 때문에 하단 조명 또는 하위 조명을 사용하는 것이 가장 좋다. 현재 조명 설정을 사용하고 조정 중에 조명을 변경하지 않기위해 <현재>를 선택한다. CMM-V 또는 HP-C-x 센서는 이제 링 조명을 사용할 수 있으며 기본적으로 해당 광원을 사용한다.

• 초점 - 렌즈 N.A. - 알려져 있다면 현재 렌즈의 숫자상의 구경 조리개 (N.A.) 를 지정한다; 그렇지 않으면 이 상자를 비워둔다. 이 값은 조정 프로그램이 조정중에 사용된 초점을 최적화할 수 있게 한다.

• 초점 - 범위 - 숫자상의 구경 조리개가 주어지지 않았다면 초점의 범위를 지정한다. 이것은 초점이 완료되는 범위를 제공한다.

• 자동 범위 - 사용할 최상의 초점 범위를 자동 계산하기 위해 이 표시란을 선택한다. (이 옵션은 일부 시스템에서만 사용할 수 있다.)

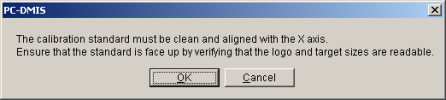

5. 조정 버튼을 클릭한다. 소프트웨어는 조정 표준이 명확해야하고 X 축과 정렬되어야 한다는 메시지 상자를 보여준다. 또한 표준이 위쪽을 향하도록해야 한다.

조정 절차가 소음과 먼지 제거 기술을 사용할지라도, 더러운 조정 표준이 조정을 실패하게 만들거나 또는 덜 정확한 측정 값을 만들 수 있다. 조정 표준의 유리 부분에서 먼지, 흙, 지문, 또는 다른 더러운 물질을 반드시 청소하도록 한다. 소독용 알코올와 같은 순한 비-침전 세정액과 부드럽고, 보푸라기 없는 천을 사용한다. 조정 표준이 놓이는 스테이지 유리를 또한 반드시 청소하도록 한다. 올바른 청소 기술은, 하드웨어 문서를 참조한다. 조정 순서 중에 유리 표준을 가진 스테이지가 이동한다면, 점토 또는 퍼티로 표준을 스테이지를 고정한다.

6. 조정의 작위적 결과를 스테이지에 놓는다 그래서 표준의 길이가 기계의 X 축을 따르게 한다. 스테이지 X 축을 이동하는 동안 표준의 가로 라인을 보고 X 축을 가진 좌표일치를 확인한다. 라인은 뷰의 필드에 남아야 하고 중앙에 아주 가까워야 한다.

7. OK 버튼을 클릭한다. 추가 메시지가 나타나고, 대상을 중앙에 놓도록 요청한다.

8. 카메라의 시야 내에 완전히 맞도록 대상을 배치한다. 이 대상은 FOV 내에서 대략 중앙에 놓여야 하고 초점이 맞춰져야 한다. 초점은 최적이 될 필요는 없다, 소프트 초점 처리를 위해 그냥 적당하면 된다.

9. OK 버튼을 클릭한다. DCC 기계를 사용하는 경우, 자동으로 대상에 초점을 맞춘다. 수동 기계가 있는 경우, 소프트웨어는 대상에 초점을 맞추라는 메시지를 보여준다.

10. 광 측정 시스템을 이동하고 시야 (FOV)에 직사각형 또는 사각형 조정 표준을 대략 중앙에 놓기 위해 수동 제어기를 사용한다. PC-DMIS 는 광을 기반으로 대상 크기를 결정한다.

나머지 조정 절차중에 Z 지점 또는 초점을 변경하지 않는다.

11. 대상을 중앙에 놓은 후 OK 버튼을 클릭한다. 조정 루틴은 선택한 조정 옵션을 기반으로 자동으로 진행된다:

• 기계가 DCC 조명 컨트롤을 지원하고, 조명 램프가 조명 필드에서 선택되었다면, PC-DMIS 비전 그것이 배율의 범위로 목표물을 (또는 그룹의 목표물들) 측정하는 조명 그레이스케일의 조정을 수행한다.

• 시스템이 수동 조명 컨트롤을 가지고 있다면, 필요하다면 조명 레벨을 증가 또는 감소하라는 메시지를 받는다.

• 픽셀 크기를 선택하면, PC-DMIS는 일련의 조정 대상을 자동으로 측정한다.

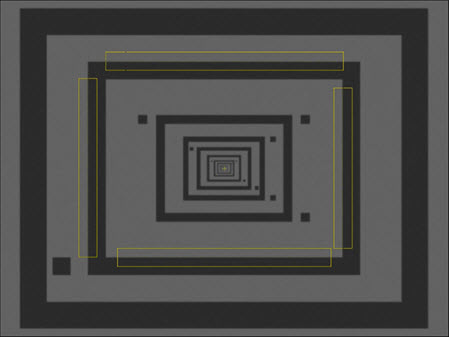

필셀 크기 조정

• 2D 렌즈 (뒤틀림)을 선택하면, 픽셀 크기 조정의 각 배율에서, PC-DMIS Vision은 대부분의 FOV(시야)를 포함하는 직사각형 패턴으로 하나 이상의 입체 원 대상을 측정한다. 소프트웨어가 첫번째 원을 자동으로 찾지 못하는 경우, PC-DMIS Vision은 지정된 원을 FOV(시야)의 중심으로 이동하라는 메시지를 준다.

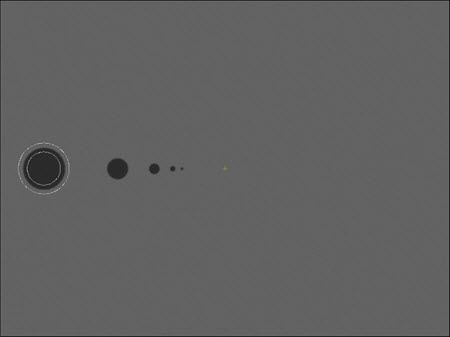

2D 렌즈 왜곡(뒤틀림)

• 동일 중심면 / 동일 초점면의, 정확도 드롭다운 목록에서, 법선 을 선택했다면, PC-DMIS 비전은 픽셀 크기 조정을 위해 사용한 동일 직사각형에 동일 중심면/동일 초점면 조정을 수행한다.

• 초점을 선택했다면, 시스템은 배율의 다양한 레벨로 초점의 안밖으로 이동한다. PC-DMIS 는 초점 심도와 초점 대기 시간을 결정하기 위한 초점 조정을 수행한다.

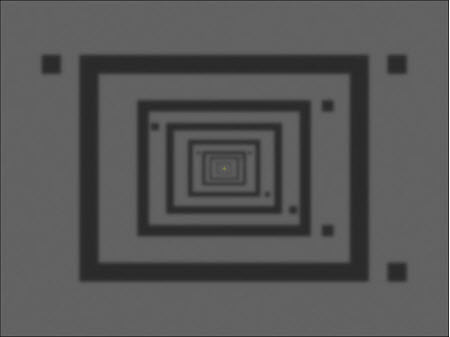

초점 조정

• 카메라 회전을 선택하면, 카메라에서 스테이지 회전을 식별할 수 있도록 PC-DMIS 비전은 여러번 다른 위치에서 슬라이드의 하부의 라인을 측정한다. PC-DMIS가 계산하는 회전 각도가 5도 보다 크면, 경고는 각도를 더 작게 하기 위해 하드웨어를 물리적으로 조정해야 함을 나타낸다. 보정하기 위해 조정을 여전히 적용할 수 있다, 그러나 스테이지로 실제 손목/카메라를 조정하는것이 좋다.

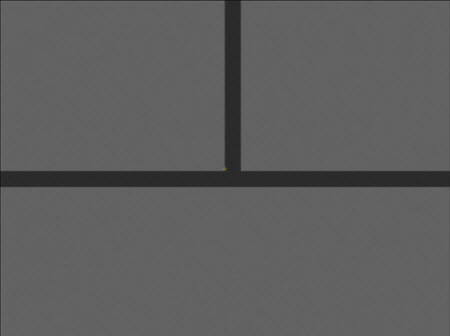

카메라 회전 조정

• 동일 중심면 / 동일 초점면의, 정확도 드롭다운 목록에서, 높은 PC-DMIS Vision을 선택하면, "HexagonMI 표준 동심원을 대상에 정렬"하라는 메시지를 준다. 아래의 이미지와 같이 원을 정렬하고 OK 를 클릭한다.

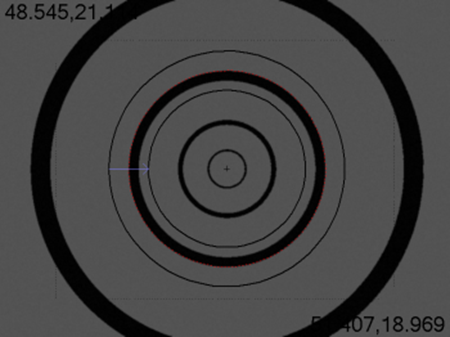

Hexagon 표준의 동심원의 중앙에 있는 대상

조정 절차는 계속된다. 다양한 배율 레벨로 초점을 맞추고 일련의 측정을 수행한다. 이 절차는 광 중심과 초점 깊이가 초점 범위를 통해 일치함을 설정한다. 이것은 한 배율로 초점을 잡고 원을 측정하면, 또다른 배율에서 동일한 XYZ 위치를 제공한다는것을 의미한다.

12. 조정의 끝 가까이서, PC-DMIS 는 배경에 일련의 동적 측정 루틴을 만들고 실행한다. 그것은 조정 데이타의 부분 집합을 측정하는 기본 검증을 수행하기 위해 이것을 수행한다. 소프트웨어가 이들 측정 루틴으로 각 대상을 측정할때, 광학 조정 대화상자에서 상태 영역은 단계 번호를 보여주기 위해 그것의 메시지를 업데이트 한다.

픽셀 크기 및 오류를 보여주는 상태 메시지

13. 기본값에 의해 꺼져 있는 픽셀 크기 확인이 있고 PC-DMIS 설정 편집기의 ProbeQualVisionOpticsCalPixelSizeVerifyEnabled 항목에 의해 제어된다. 이 항목이 활성화되면, 조정의 끝에서, PC-DMIS는 조정 데이타의 하위 집합을 측정하는 기본 확인을 수행한다. 소프트웨어가 이들 측정 루틴으로 각 대상을 측정할 때, 광 조정 대화상자에서 상태 영역은 단계 번호를 보여주도록 메시지를 업데이트 한다.

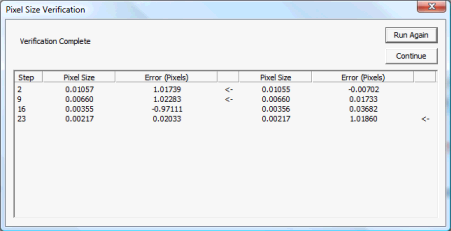

픽셀 크기 확인 대화 상자

픽셀 크기 확인 대화 상자가 나타나면, 확인을 다시 실행하기위해 다시 실행을 클릭할 수 있다. 이것은 오류가 검증에서 이례적이였는지의 여부를 결정하는데 도움을 준다. 확인이 여러번 실패하면, 전체 픽셀 크기 조정을 시도하고 다시 실행한다. 조정과 검증 양쪽을 반복적으로 실패하면, Hexagon 기술 지원에 연락한다.

확인 결과를 사용하기 위해 계속을 클릭한다.

PC-DMIS 설정 편집기의 ProbeCal 부분은 픽셀 크기 조정에 영향을 주는 항목을 포함한다.

14. 광학 조정 대화상자를 닫기 위해 닫기 버튼을 클릭한다. 나중에 조정 결과를 볼 수 있도록 소프트웨어는 조정 결과를 조정 결과 대화상자에 또한 보여준다. 결과를 보기 위해, 프로브 유틸리티 대화상자에서 결과 버튼을 클릭한다:

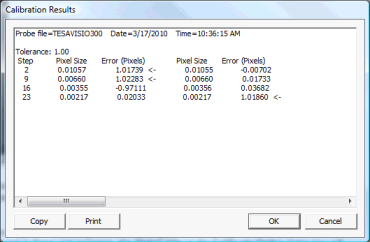

조정 결과 대화상자

이제 시야를 조정했다. 기계에서 사용하려는 각 렌즈에 대해 이 과정을 반복한다.

HP-C-x 센서 제품군을 사용하는 CMM-V 카메라 또는 시스템에서, A0B0 손목 각도를 위한 FOV만 조정하면 된다. "조정 인공물 홀더" (부품 번호. CALB-0001) 아래의 CMM 테이블에 반사 흰색 종이를 배치할 수 있다. "조정 인공물 홀더"는 유리 슬라이드 (CALB-0002)와 링 게이지 (CALB-0003)를 포함한다. 인공물 홀더는 CMM-V 카메라 또는 HP-C-x 센서 제품군의 조정에 사용된다.
