프로브 도구상자에서 접촉 목표물 탭에 보여진 컨트롤들은 특성을 측정하기 위해 사용된 목표물과 매개변수들을 편집, 테스트, 그리고 수정할 수 있게 한다.
이것은 탭 상단의 도구바이다:
다음의 도표는 이들 컨트롤들의 기능을 설명한다:
목표물 정의하기 버튼 |
설명 |
||
|
대상 유형 목록은 새로운 대상을 만들기위해 대상 유형을 선택할 수 있게 한다. 사용가능한 대상 유형은 다음을 포함한다: |
||
|
매개변수 설정 목록은 이 매개변수 세트들 사이에서 변경할 수 있게 한다:
이들은 "사용가능한 매개변수 세트들" 에서 설명된다. |
||
|
대상 특성 적용범위 목록은 특성의 일부만을 측정하기 위해 대상 부분을 신속하게 만들 수 있게 한다. 제한된 적용범위는 특성 실행 시간을 줄일수 있다. 예를 들어, 큰 특성을 높은 배율로 측정하면, 모든 가장자리 점을 얻기위해 카메라 위치가 많이 필요할 수 있다. “10%” 적용범위를 선택하면 특성 주위의 특정 위치에서 오직 가장자리 점만을 측정할 것이다 – 그것의 형태의 총 10%을 측정한다. 아래의 예에서 100 퍼세트의 범위의 동일한 특성은 50 퍼센트의 범위를 제공하는 많은 목표물을 갖기 위해 변경된다.
|
||
|

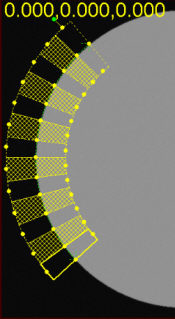

목표물 특성 적용범위 지정 활성 목표물 목록은 목표물 특성 범위 목록에 선택된 적용범위 비율을 보여주기 위해 사용할 목표물의 수를 결정한다. 기본값은 4 이다. 예를들어, 이 목록에서 7 개의 활성 목표물을 지정한 상태에서, 호형의 50% 적용범위는 다음과 같은 목표물 부분들을 나타낼것이다:
활성 목표물의 예 |
||
|
접촉 대상 컬러 목록은 특성 접촉 대상에 적용할 컬러를 지정한다. 이것은 특성간을 구별할 수 있게 하거나, 다른 표면 유형을 볼 수 있게 한다. |
||
|
이론상의 컬러 목록은 특성 이론상의 라인에 적용되는 컬러를 지정한다. 이것은 특성간을 구별할 수 있게 하거나, 다른 표면 유형을 볼 수 있게 한다. |
이것은 탭의 하단에 있는 도구바이다:
다음의 도표는 이들 컨트롤들의 기능을 설명한다:
목표물 정의하기 버튼 |
설명 |
|
부품을 향하는 접촉 목표물 잠기 버튼은 목표물의 크기, 지점, 또는 회전을 잠근다. |
|
대상을 중앙에 배치 버튼은 대상 또는 뷰의 필드 (FOV) 를 중앙에 배치한다. 실제로 이동하는것은 부품에 접촉 대상 고정 버튼의 상태에 따라 좌우된다. 부품에 접촉 대상 고정 버튼을 먼저 선택한다음, 접촉 대상을 중앙에 놓기 버튼을 선택하면, PC-DMIS 비전 은 현재의 FOV 를 대상으로 이동한다. 이것은 오직 DCC 이동(움직임) 기계에서만 사용가능하다. 부품을 향하는 접촉 목표물 잠기 버튼을 선택해제하고, 접촉 목표물 중앙에 놓기 버튼을 선택하면, 목표물은 현재의 FOV 로 이동한다. |
|
새로운 접촉 대상 삽입 버튼은 새 대상 영역을 삽입한다. 특성의 특정 영역을 위한 다른 매개변수를 설정할 수 있다. |
|
접촉 대상 삭제 버튼은 특성에서 이전에 삽입된 대상을 삭제할 수 있게 한다. |
|
접촉 목표물 재지정하기 버튼은 특성으로부터 이전에 삽입된 목표물 영역의 모두를 삭제한다, 그러나 단독 기본 목표물은 삭제하지 않는다. |
|
접촉 대상 테스트 버튼은 현재 선택된 대상 또는 대상들을 위한 자동 대상 가장자리 검색을 테스트한다. PC-DMIS 비전 은 그래픽 디스플레이 창의 비전 탭에서 검색된 지점을 보여준다. |
