색채 백색 광 센서 (CWS)가 측정 루틴에서 활성 프로브일때, PC-DMIS 비전은 스펙트럼(분광) 표가 있는 레이저 탭을 추가한다. 소프트웨어가 측정 루틴을 실행하지 않을때, 스펙트럼(분광) 표는 CWS 신호의 구조 ("소음")를 보여준다. 이것은 조명과 주파수와 같이 매개변수를 위한 최적의 설정을 선택하는데 도움을 준다.
다음을 유의한다:
PC-DMIS 는 측정 루틴 실행 중에 스펙트럼(분광) 표를 업데이트하지 않는다.
레이저 탭이 선택되고 업데이트될때, CWS 강도 와 거리 판독값은 프로브 판독창 에 나타나지 않는다.
스펙트럼 플롯을 사용하기위한 최소 요구 사항은 다음과 같다:
CHRocodile S, CHRocodile SE 또는 CHRocodile 2SHS 백색 광 센서
5.97 로 시작하는 CHRocodile 펌웨어 버전
USB 케이블 또는 이더넷으로 퍼스널 컴퓨터와 연결되는CHRocodile 센서
X 축 - 스펙트럼 도표의 X-축은 센서의 조정된 거리의 전체 범위를 나타낸다. Z 축이 양의 방향으로 이동할 때, 도표의 최대값은 왼쪽에서 오른쪽으로 이동한다.
Y 축 - 스펙트럼 도표의 Y 축은 신호 강도를 보여준다. 거리 측정을 위한 최상의 결과를 얻기 위해, 이 예에서 보여진 것과 유사한 하나의 독점적인 최대값이 있어야 한다.

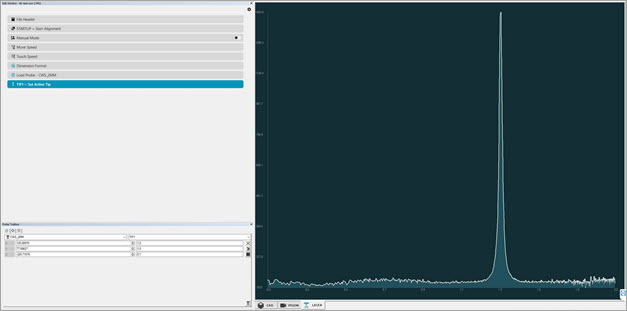

레이저 탭의 스펙트럼(분광) 표의 예
