프로브 판독창
프로브 판독창에 관한 대부분의 정보는 모든 프로브 유형을 위해 동일하고 PC-DMIS 핵심 문서에서 "다른 창, 편집기, 그리고 도구 사용" 장의 "프로브 판독창 사용" 항목에서 이미 설명되었다. 그러나, 비전 프로브를 사용하면, 다음의 추가 판독값이 창에 나타난다.
VX / VY / VZ: 비전 프로브를 사용하는 경우, X, Y 및 Z 값은 시야 (FOV) 의 중심에 있는 십자선의 좌표를 나타낸다. VX, VY 및 VZ 값은 현재의 좌표일치에 관한 특성 대상 또는 게이지 위치를 나타낸다.
DX / DY / DZ: DX, DY 그리고 DZ 값은 카메라와 특성 지점간의 차이를 나타낸다. 나타날 이들 값을 위해 프로브 판독값 설정 대화상자에서 대상의 거리 옵션을 선택했어야만 한다. 상세 정보는, PC-DMIS 핵심 문서의 "선호에 따른 설정" 단락에서 "프로브 판독창 설정" 을 본다.
Mag(배율): 이 값은 현재의 카메라 배율 설정을 보여준다. 배율 탭에서 한 변경은 프로브 판독 창의 이 라인에 반영된다. "프로브 도구상자: 배율 탭" 을 본다.
W: 단독 회전 테이블을 위한 현재의 회전 테이블 축을 보여준다.
V: 겹친 회전 테이블을 사용하고 있을때, 프로브 판독창은 두번째 회전 축을 위한 "V" 값을 또한 보여준다.
비전 레이저 센서

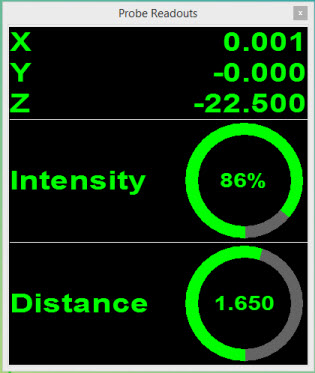

비전 레이저 센서가 활성 센서인 경우, 프로브 판독창은 X, Y 및 Z 판독 값과 강도 및 거리와 같은 레이저 매개변수를 보여준다. 상세 정보는, 이 문서에서 해당 레이저 센서 부분을 참조한다.
아래에 예가 나타난다:
