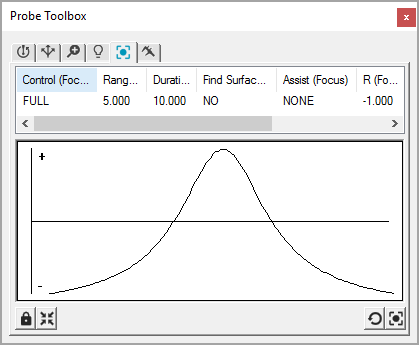

초점 그래프 결과가 잘못된 초점 탭을 보여주는 프로브 도구 상자.
좋은 초점 그래프는 거꾸로된 U와 같은 둥근 곡선을 보여준다.
초점 탭은 그래픽 디스플레이 창에서 정의된 직사각형 영역내의 부품에 즉시 초점을 맞출 수 있게 한다. 이 옵션을 사용할 때 소프트웨어는 측정 루틴 명령을 생성하지 않는다.
초점을 수행하기 위해, 부품의 원하는 지점 위로 직사각형 대상을 이동하거나 크기변경하기 위해 창의 비전 탭을 사용한다, 그리고 초점 버튼중 하나를 선택한다. 기계는 대상의 지정된 영역에 초점을 맞추고, 비전 탭에 오버레이(겹침) 로 최적 초점 지점을 보여준다, 그리고 그래프로 초점 곡선을 보여준다.
이중 통과 를 선택하면, 초기 통과는 그래프에 표시되지 않고 두번째 통과만 보여진다.
최상의 초점 정확성과 반복성을 얻기 위해, 초점 맞추기는 사용가능한 가장 높은 배율에서 수행되어야 한다.
접촉 대상 탭내에서 특정 특성 초점 매개 변수를 설정한 다음 초점 매개 변수 세트를 선택할 수 있다. "프로브 도구상자: 대상 접촉 탭" 을 참조한다.
초점 성공을 나타내고 피드백을 제공하기 위해 비전 탭에 경고 및 오류가 나타난다.
경고 접두어가 주어지면, 초점 값이 계산되었으나, 경고를 이해했다면 정확성은 향상될 수 있었을것이다. 속도가 너무 빠르고, 초점 직사각형이 너무 작거나, 배율이 충분히 높지 않은 경우 경고한다.
오류 접두어가 주어지면, 초점 계산은 실패한다. PC-DMIS 비전은 초점 계산 값을 이전 초점 위치로 복원한다.
