프로브 도구상자 - 접촉 목표 탭
프로브 도구상자 - 접촉 목표 탭
이 탭은 오직 지원된 비전 프로브를 정의하고 사용할 때만 나타난다.
접촉 목표물 탭은 특성을 측정하는데 사용될 가장자리 검색과 초점 매개변수를 보여준다.
비전 프로브를 사용할 때, 대상을 조정하고 테스트하고 싶을 것이다. 이 옵션은 또한 기본 대상을 서브 대상으로 분리할 수 있게 한다, 각 하위 대상은 자체 매개변수의 세트가 있다. 예를들어, 기본 단독 대상을 사용해서 또는 원을 개별적인 호로 분리해서 원을 측정할 수 있다 각 호는 자체 대상 매개변수의 세트가 있다. 이들 대상 매개변수는 가장자리 검색 방법, 조명, 지점 밀도, 등을 포함한다.

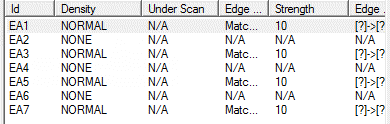

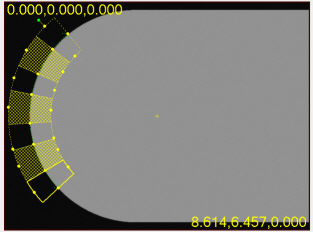

일곱의 목표물과 네개의 활성 (일반) 목표물 영역들을 보여주는 호형의 예. 대상 목록의 각 대상에는 자체 대상 매개변수 세트가 있다.
PC-DMIS는 특성 대상 및 관련 매개 변수를 탭의 대상 목록에 행으로 보여준다. 둘 이상의 대상을 정의할 수 있다. 이 목록에서 하나 이상의 대상을 선택하면, 그래픽 디스플레이 창의 비전 탭에서 볼드체 포맷으로 그들(대상)을 볼 수 있다.
목표물을 위한 매개변수들을 변경하기 위해 목록의 항목을 두번 클릭한다. 프로브 도구상자에서 다수의 목표물 가로행들을 선택한다음 오른쪽 클릭해서 다수의 목표물들을 동시에 변경할 수 있다.
PC-DMIS는 비전 탭과 CAD 탭 모두에 대상을 보여준다. 양쪽 뷰에서 대상의 크기를 변경할 수 있더라도, 대상은 2D 이다 그래서 부품의 2D 디스플레이를 또한 사용하는 비전 탭에서 이것을 수행하는것이 더 쉽다.
