비전 홈 슬롯

비전 홈 슬롯을 생성하기위해, 다음 단계를 따른다:

1. DCC 이동을 지원하는 기계를 위해, DCC 모드 로 홈 슬롯들을 만들고 측정하기 원한다면 DCC 모드를 선택한다.

2. 자동 특성 도구바로부터 자동 홈 슬롯 을 선택한다. 또한 삽입 | 특성 | 자동 | 홈 슬롯 메뉴 옵션을 선택할 수 있다. 이것은 자동 특성 (홈 슬롯) 대화상자를 연다.

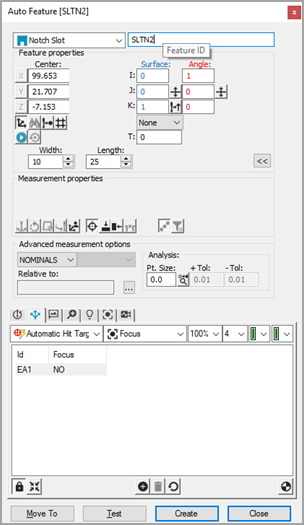

비전 홈 슬롯 자동 특성 대화상자

3. 자동 특성 대화상자가 열린상태에서, 두가지 방법중 하나로 홈 슬롯을 선택한다:

• CAD 선택 방법 - CAD 탭에서, 홈 슬롯의 위치를 설정하기 위해 CAD 표면에서 홈 슬롯의 가장자리 근처에서 한번 클릭한다.

• 대상 선택 방법 - 비전 탭에서, 다음과 같이 다섯 지점을 클릭한다: 열린쪽의 반대편 가장자리에서 두 지점 (1 과 2); 홈의 양쪽 평행면에서 두 지점 (3 과 4); 홈의 외부 가장자리에서만 한 지점 (5). 이것은 홈 슬롯의 위치를 설정한다. 필요하면 조명과 배율을 조정한다.

4. PC-DMIS 비전 홈 슬롯을 위한 이론상의 데이타를 자동 특성 대화상자에 자동적으로 놓는다. 목표물 접촉은 홈 슬롯을 위해 자동으로 보여진다.

5. 홈 슬롯의 이론상의 값들과 일치하기 위해 자동 특성 대화상자에서 이론상의 정보를 조정한다. 또한, 필요하면 프로브 도구상자의 값을 조정한다.

6. 홈 슬롯 측정을 테스트하기 위해 테스트를 클릭한다.

7. 홈 슬롯을 측정 루틴에 추가하기 위해 자동 특성 대화상자에서 만들기 를 클릭한다.

8. 나중의 실행을 위해 측정 루틴을 저장한다. "비전 측정 루틴 실행하기에 관한 주석" 을 본다.
