비전 사각 슬롯

비전 사각형 슬롯을 생성하기위해, 다음 단계를 따른다:

1. DCC 이동을 지원하는 기계를 위해, DCC 모드로 사각형 슬롯들을 만들고 측정하기 원한다면 DCC 모드를 선택한다.

2. 자동 특성 도구바로부터 자동 사각형 슬롯 을 선택한다. 또한 삽입 | 특성 | 자동 | 사각형 슬롯 메뉴 옵션을 또한 선택할 수 있다. 이것은 자동 특성 (사각형 슬롯) 대화상자를 연다.

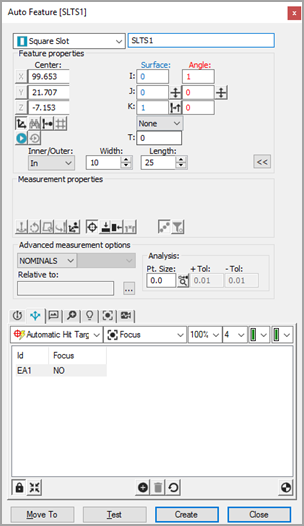

사각형 슬롯 자동 특성 대화상자

3. 자동 특성 대화상자가 열린상태에서, 두가지 방법중 하나로 사각형 슬롯을 선택한다:

• CAD 선택 방법 - CAD 탭에서, 사각형 슬롯의 위치를 설정하기 위해 CAD 표면에서 사각형 슬롯의 가장자리 근처에서 한번 클릭한다.

• 대상 선택 방법 - 비전 탭에서, 두 긴쪽 가장자리중 하나에 두 지점을 클릭한다음, 두 끝 가장자리중 하나에 한 지점을 클릭한다, 그런다음 다른 긴 쪽 가장자리에 한번, 그런다음 마지막으로 다른 끝 가장자리에서 한번 클릭한다. 이것은 사각형 슬롯의 위치를 설정한다. 필요하면 조명과 배율을 조정한다.

4. PC-DMIS 비전 사각형 슬롯을 위한 이론상의 데이타를 자동 특성 대화상자에 자동적으로 놓는다. 접촉 목표물은 사각형 슬롯을 위해 자동으로 보여진다.

5. 사각형 슬롯의 이론상의 값들과 일치하기 위해 자동 특성 대화상자에서 이론상의 정보를 조정한다. 또한, 필요하면 프로브 도구상자의 값을 조정한다.

6. 사각형 슬롯 측정을 테스트하기 위해 테스트를 클릭한다

7. 측정 루틴에 사각형 슬롯을 추가하기 위해 자동 특성 대화상자에서 만들기 를 클릭한다.

8. 나중의 실행을 위해 측정 루틴을 저장한다. "비전 측정 루틴 실행하기에 관한 주석" 을 본다.
