在PC-DMIS Laser中使用测头工具箱

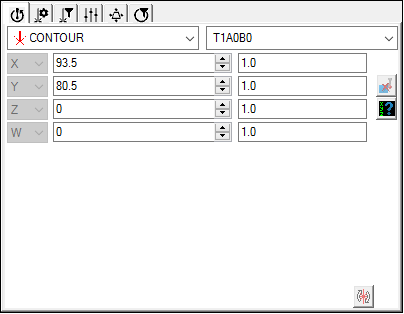

带有激光传感器相关选项卡的测头工具箱

每个测头工具箱选项卡上的可用选项取决于为系统配置的传感器。因此，PC-DMIS 激光文档此部分中的单个测头工具箱图像和相关描述可能与您在 PC-DMIS 中看到的内容不匹配。



从 PC-DMIS 2019 R2 开始，PC-DMIS 不再支持 Perceptron 激光传感器。虽然您仍然可以安装 PC-DMIS 2019 R2 及更高版本，但如果您尝试运行使用 Perceptron 扫描仪的测量例程，PC-DMIS 会显示错误。如需更多信息，请联系技术支持。

查看 | 其他窗口 | 测头工具箱显示测头工具箱。测头工具箱包含不同的激光传感器参数，可用于采集测量例程所需的数据点。

您的 LMS 许可或端口锁必须包含激光选项，且必须使用支持的激光传感器方可访问测头工具箱中与激光相关的选项卡。

测头工具箱在以下选项卡中包含激光参数：

用于便携配置

激光扫描属性 *^+!

激光过滤属性 *+!

激光像素定位器属性 *

特征提取 ^!

用于 CMM 配置

测头定位

激光扫描属性

激光过滤属性

激光像素定位器 CG 属性

接受角过滤器

激光剪辑区域属性

特征抽取

激光 AF 多项创建



如上列表显示了所有可能测头工具箱选项卡。这些选项卡是否可用，要由系统上使用的传感器确定。若某个选项卡的功能不适用您的特定传感器，则该选项卡不可用。

* 对于 Perceptron 测头，在自动特征对话框关闭时，这些选项卡可见。

^ 对于 Perceptron 测头，在自动特征对话框打开时，这些选项卡可见。

+ 对于 CMS 测头，在自动特征对话框关闭时，这些选项卡可见。

! 对于CMS 测头，在自动特征对话框打开时，这些选项卡可见。
