El icono GridControlObject inserta una malla personalizable de columnas y filas en la plantilla de informe o de etiqueta.
Objeto de control de malla recién insertado
Este objeto no es simplemente una tabla estándar. Permite programar celdas, filas o columnas individuales con el lenguaje de expresiones para informe de manera que PC-DMIS extraiga y muestre información para informes específica de la rutina de medición.
Al igual que con el resto de los objetos, puede cambiar el tamaño de este objeto y moverlo a una nueva ubicación con facilidad. Cuando cambie el tamaño de este objeto, tenga en cuenta que PC-DMIS cambia de forma dinámica el tamaño de las columnas y las filas para ajustarlas al nuevo tamaño del nuevo objeto.
Acceder al editor de GridControlObject
Tras insertar un GridControlObject, selecciónelo, haga clic en cualquier celda y haga clic con el botón derecho para mostrar un cuadro de diálogo con fichas. Este cuadro de diálogo dispone de potentes funciones de formato y edición que permiten programar cada celda de la malla según sus necesidades.

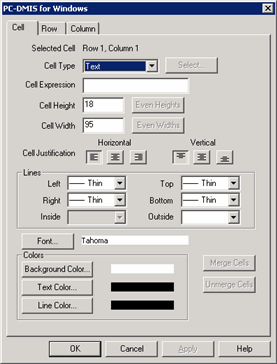

Ficha Celda del editor de GridControlObject
Consulte estos temas para obtener información sobre el uso de este editor:
Propiedades
NumColumns
Determina el número de columnas de la malla.
NumRows
Determina el número de filas de la malla.
TableFormat
Especifica el nombre de diseño de malla que se utilizará. Si esta propiedad coincide con el nombre de diseño de malla del editor de árbol de reglas, puede utilizar el comando TABLA/FORMATO de la ventana de edición para controlar directamente la visibilidad y el orden de las filas y las columnas de la plantilla de etiqueta.
Transparent
Determina si el fondo de la malla es transparente o no. Si se establece en Sí, el color blanco habitual del fondo pasa a ser transparente; entonces; los demás objetos que quedan detrás de este serán visibles a través de la malla.
Si se aumenta el valor de la propiedad NumRows, se añaden nuevas filas después de las filas disponibles. Si se reduce, se suprimirá el número indicado de filas empezando por el final. Del mismo modo, si se aumenta la propiedad NumColumns, se añaden columnas a la derecha de las columnas disponibles. Si se reduce el número de columnas, se suprimirá el número correspondiente de columnas empezando por la derecha.
