UniScan은 레이저 센서의 최대 입사각을 유지하는 동안 선택한 면을 포함하는 스캔 명령을 생성하는 자동화된 방법이다. 레이저 팁을 사용하고 결국에는 기계 볼륨을 사용할 수 있다.
PC-DMIS는 사전 정의된 계산 시간 제한 내에서 가장 이상적인 결과를 보장하기위해 스캔 프로세스의 다양한 단계에서 최적화 알고리즘을 적용한다. 사용되는 주요 최적화 기준은 다음과 같다:
팁 변경 횟수 최소화
레이저 스캔을위한 최단 총 경로 정의
UniScan 최적화 알고리즘에 걸리는 최대 시간을 밀리 초로 정의하기위해 MaxOptimizationTimeMs 항목을 사용할 수 있다. 상세 정보는, PC-DMIS 설정 편집기 문서의 "MaxOptimizationTimeMs"항목을 참조한다.
UniScan은 측정 루틴에 기계 삽입 명령이 있는 경우 기계 볼륨을 기반으로 스캔 분석을 수행한다. 기계 볼륨 제한으로 인해 선택한 면의 일부 영역을 스캔할 수 없는 위치에 부품이 있는 경우, PC-DMIS에서 알려준다. 기계 볼륨에서 부품의 위치로 인해 스캔할 수 없음을 알려주기위해 소프트웨어는 이들 영역을 검은색으로 색상을 지정한다.

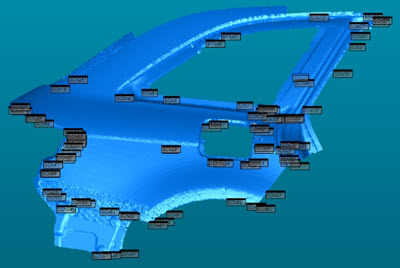

검은색으로 보여진 영역을 스캔할 수 없는 UniScan의 예
스캔을 수행하기위해, 다음 단계를 따른다:
UniScan 대화 상자(삽입 | 스캔 | UniScan)를 연다.

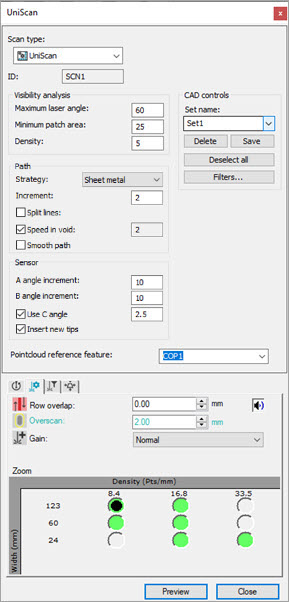

UniScan 대화상자
스캔 속성을 필요에 따라 변경한다. UniScan 대화 상자 속성에 대한 상세 정보는, " UniScan 대화 상자에 대한 설명"을 참조한다.
스캔할 표면을 선택하거나 대화 상자의 세트 이름 목록에서 세트 이름을 선택한다.
선택한 표면에 대한 스캔 분석을 수행하기위해 미리보기 버튼을 클릭한다. PC-DMIS가 스캔 분석을 끝낼 때, PC-DMIS는 스캔 세부 정보에 대한 메시지를 보여주고 스캔을 생성하라는 메시지를 보여준다.
스캔을 생성하기위해 예를 클릭한다 또는 대화 상자로 돌아가기위해 아니오를 클릭한다. 예를 클릭하면, PC-DMIS는 편집 창에 스캔 명령을 생성하고 그래픽 디스플레이 창은 선택한 표면에 스캔을 보여준다.
PC-DMIS는 편집창에서 UniScan 명령을 그룹으로 생성한다. 명령의 모든 그룹화된 구성 요소를 보여주는 전체 명령을 보여주기위해 스캔을 오른쪽 클릭하고 그룹 확장을 선택한다.

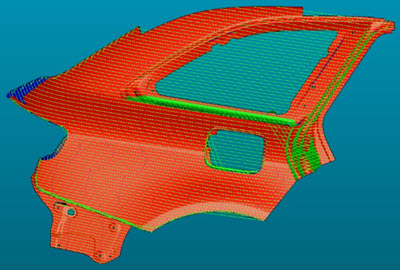

스캔 분석이 완료된 후 스캔이 생성되기 전 UniScan의 예
스캔 생성 및 실행 후 UniScan의 예
그룹이 축소된 UniScan 코드 부분의 예:
UNISCN_COP1_60.0DEG_123.5WIDTH_2.0OSCAN_GRP1=GROUP/SHOWALLPARAMS=NO
ENDGROUP/ID=UNISCN_COP1_60.0DEG_123.5WIDTH_2.0OSCAN_GRP1
확장된 그룹이 있는 동일한 UniScan 코드 부분의 예:
UNISCN_COP1_60.0DEG_123.5WIDTH_2.0OSCAN_GRP1=GROUP/SHOWALLPARAMS=YES
TIP/T1A0B-90, SHANKIJK=0, 0, 1, ANGLE=-90
SCN1 =FEAT/SCAN,FREEFORM,NUMBER OF HITS=13,SHOW HITS=NO,SHOWALLPARAMS=NO,POINTCLOUDID=COP1
MEAS/SCAN
BASICSCAN/FREEFORM,NUMBER OF HITS=13,SHOW HITS=NO,SHOWALLPARAMS=NO
스캔 종료
ENDMEAS/
ENDGROUP/ID=UNISCN_COP1_60.0DEG_123.5WIDTH_2.0OSCAN_GRP1
